Simulación de transporte de sedimentos en suspensión con ingresos de concentraciones

En el modelo de transporte de sedimentos puede definir ingresos de concentraciones de sedimentos en suspensión. Esto es util para representar la distribución espacial de dichos sedimentos en el dominio de modelación. Este ejercicio ilustra como configurar y realizar una simulación de transporte de sedimentos en suspensión usando RiverFlow2D en la que existe un ingreso de concentraciones de sedimentos en suspensión con la interfaz de QGIS. El procedimiento incluye los siguientes pasos:

1. Abrir un proyecto RiverFlow2D existente.

2. Exportar el proyecto a Hydronia Data Input Program.

3. Editar los parámetros en Hydronia Data Input Program.

4. Ejecutar el modelo.

Los archivos necesarios para seguir este tutorial se pueden extraer del archivo zip 'ExampleProjects' en la carpeta 'SuspendedSediments'. Este zip se descarga por separado de los materiales de instalación.

Abrir un proyecto existente

1. Abra QGIS.

2. En el menu principal vaya a Project \(\rightarrow\) Open... y busque la carpeta del ejercicio existente: '\ExampleProjects\SuspendedSediments\suspendedsed.qgz'.

Este proyecto incluye capas preconfiguradas: un contorno del dominio con celdas de 100 m, el Modelo Digital de Elevacion (DEM) del lecho del río en formato raster, la capa con las condiciones de frontera donde la entrada se ubica en la parte superior derecha y la salida en la inferior izquierda. Las condiciones de frontera son un hidrograma con un caudal pico de 220000 \(ft^3/s\) y la condición de salida se establece como Uniform Flow Condition. Al abrir el proyecto vera una imagen cargada en QGIS como se muestra en la Figura 10.1.

Exportar archivos a RiverFlow2D

El proyecto ya está configurado en QGIS, por lo que podemos exportar los archivos a RiverFlow2D.

1. Haga clic en Export RiverFlow2D.

1. Seleccione la capa ráster del Modelo Digital de Elevación (DEM) y el nombre del proyecto.

2. Active la capa DEM antes de ejecutar el complemento.

1. Haga clic en [OK] para iniciar la exportación.

En Hydronia2DMS versión 10 y posteriores, después de exportar aparece el diálogo Open DIP. QGIS DIP está seleccionado de forma predeterminada; haga clic en OK para abrirlo dentro de QGIS. Para consultar la alternativa independiente histórica, expanda More options, seleccione Classic DIP y haga clic en OK.

Ejecutar el modelo

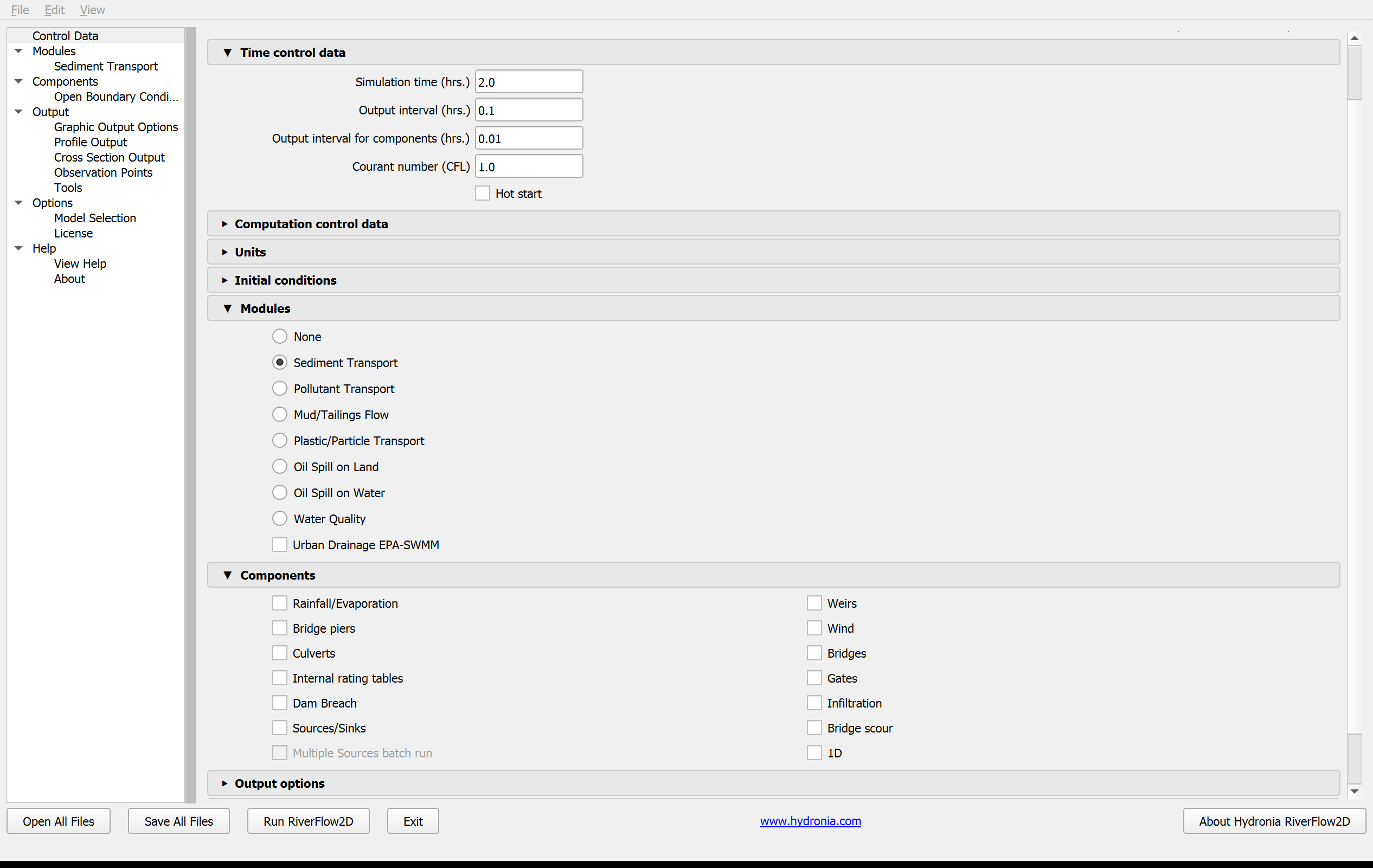

Después de exportar, RiverFlow2D carga 'base.DAT' y muestra el panel Control Data.

El panel de datos de control se muestra en la Figura 10.3.

El siguiente panel de Classic DIP se conserva como referencia de los valores heredados:

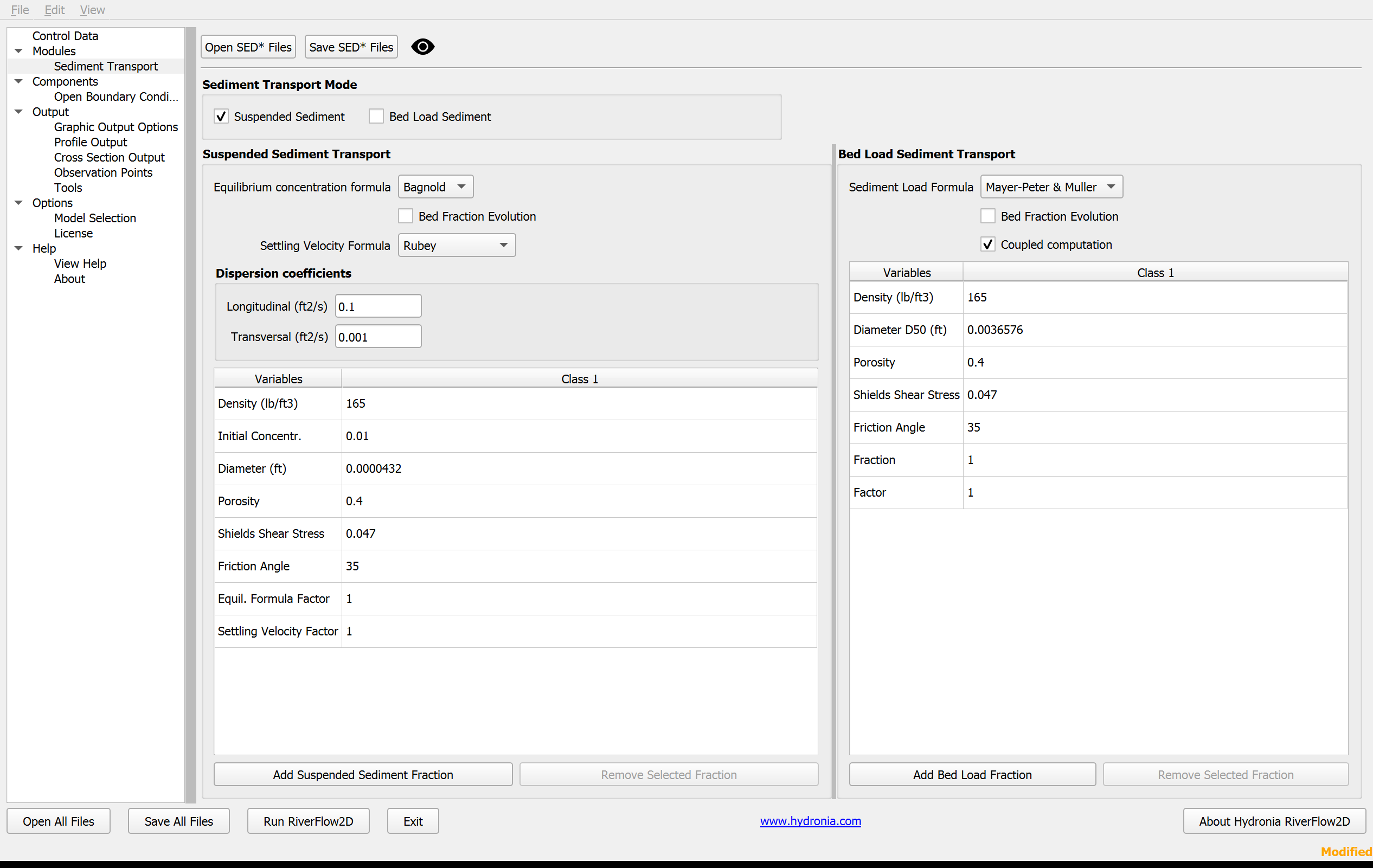

El módulo de transporte de sedimentos no está seleccionado de forma predeterminada. Configure el archivo '.SEDB', las fracciones suspendidas y los parámetros de dispersión en Hydronia Data Input Program.

El siguiente panel de Classic DIP se conserva como referencia de los valores heredados:

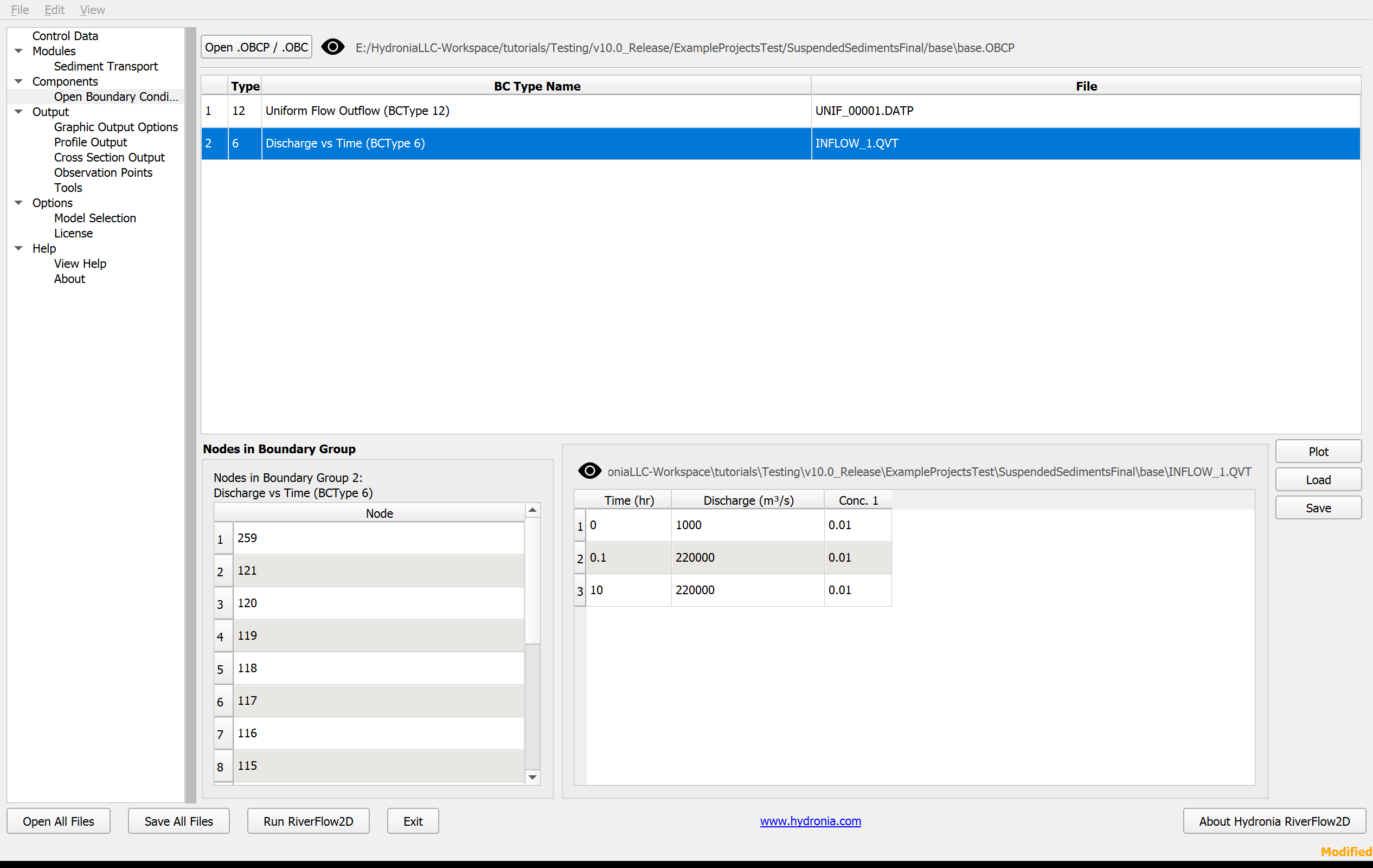

Haga clic en Open Boundary Conditions y revise la entrada BC 1, Discharge vs. Time.

El siguiente panel de Classic DIP se conserva como referencia de los valores heredados:

Agregue la concentración 0.01 en la columna Conc.1, guarde los cambios y ejecute el modelo con Run RiverFlow2D.

Figura 10.6

Revisar los archivos de salida

RiverFlow2D genera los archivos de resultados por intervalo de tiempo.

Generar un mapa de concentración

Seleccione Concentrations and Properties versus Time Maps, elija Concentration_1 y el tiempo de salida, y haga clic en [OK].

Esto concluye el ejercicio Simulación de transporte de sedimentos en suspensión con ingresos de concentraciones.
