Descripción general de OilFlow2D¶

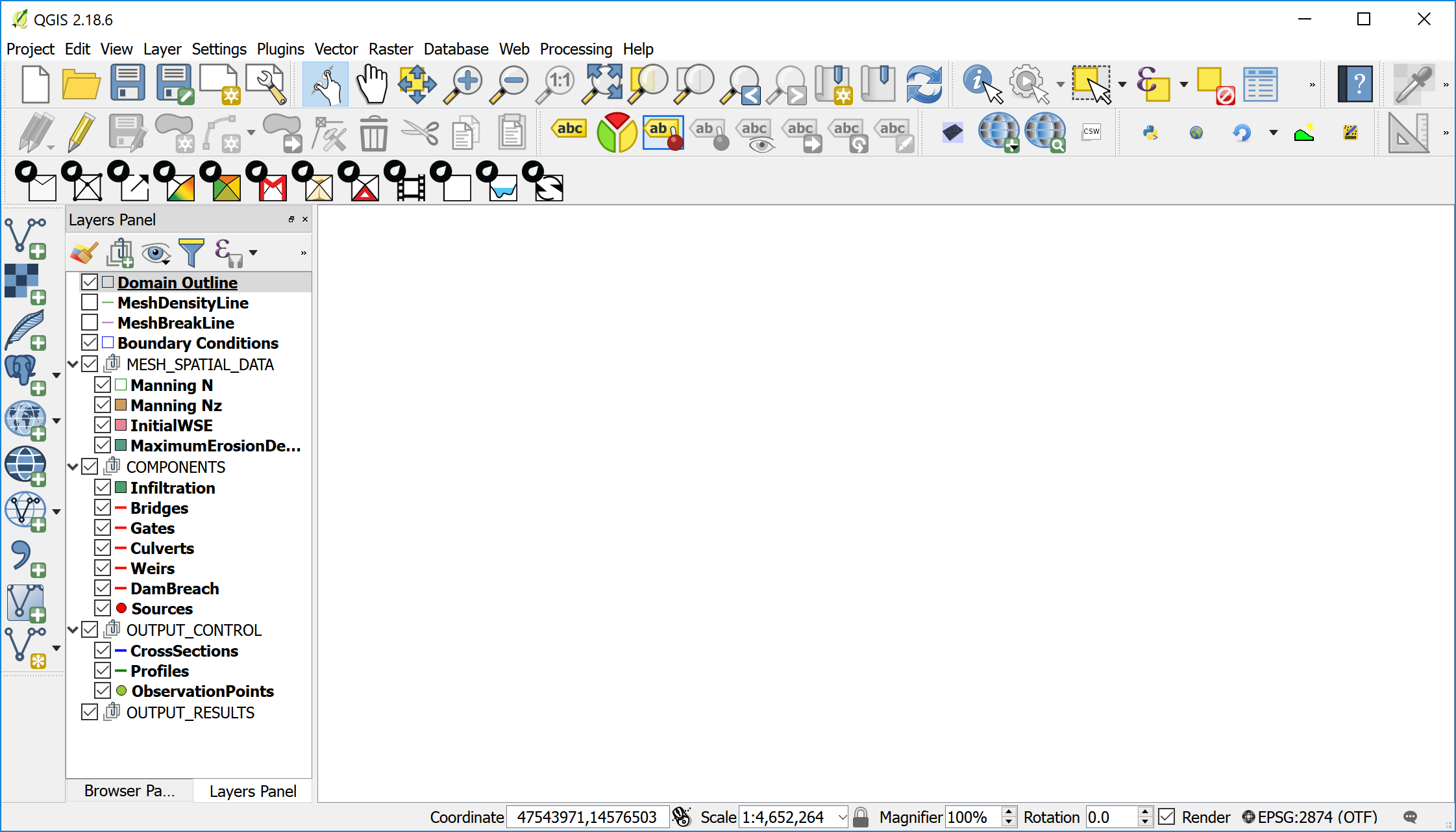

Cuando se crea un proyecto nuevo de OilFlow2D en QGIS, el complemento crea varias capas vacías, cada una con un propósito específico y asociada con determinados componentes o módulos. El conjunto estándar incluye las capas representadas en la Figura. La descripción de cada capa se incluye en la Tabla.
**Contenido**
**Contenido**
- TriMesh Polygon Contiene las celdas triangulares de la malla. El programa de generación de mallas la crea automáticamente.
- Domain Outline Polygon Contenedor del polígono externo requerido que define la extensión del área de modelación. También puede incluir polígonos internos que representan islas impermeables u otros obstáculos que no contendrán celdas. Cada polígono tiene un atributo CellSize que controla el tamaño aproximado de triángulo deseado para la malla generada.
- MultipleDemBoundaries Polygon Se utiliza para introducir polígonos que definen áreas con diferentes conjuntos de datos de elevación del terreno. Puede asociar cada polígono a una capa ráster diferente que contenga un modelo de elevación del terreno.
- MeshDensityLine Line Se utiliza para introducir polilíneas a lo largo de las cuales el programa de generación de mallas refinará la malla según el atributo CellSize de cada polilínea. Las líneas no obligan al generador de mallas a crear nodos a lo largo de ellas. En este sentido, actúan como breaklines blandas.
- MeshBreakLine Line Se utiliza para introducir polilíneas a lo largo de las cuales el programa de generación de mallas refinará la malla según el atributo CellSize de cada polilínea. Las líneas obligan al generador de mallas a crear nodos a lo largo de ellas. Por tanto, actúan como breaklines duras.
- Boundary Conditions Polygon Contenedor de polígonos que definen los contornos abiertos del modelo, ya sean de entrada o de salida. Todas las celdas de contorno situadas dentro de estos polígonos serán celdas de contorno abierto.
- MESH_SPATIAL_DATA
- Multiple DEM Boundaries Polygon Contenedor de polígonos sobre los que se utilizarán diferentes rásteres de elevación (por ejemplo, DEM) para interpolar las elevaciones en las celdas.
- Manning N Polygon Define áreas con diferentes valores de Manning's n.
- Manning Nz Polygon Acepta polígonos asociados a archivos que contienen tablas de Manning's n en función de la profundidad.
- InitialWSE Polygon Contenedor de áreas con elevaciones iniciales de la superficie del agua (WSE).
- COMPONENTS
- Infiltration Polygon Define áreas con diferentes parámetros de infiltración.
- RainEvap Polygon Contenedor de áreas asociadas a una intensidad de lluvia y evaporación.
- Wind Polygon Define áreas asociadas a una serie temporal de velocidad del viento que se utilizará en el modelo para calcular el esfuerzo del viento sobre la superficie del agua.
- Bridges Line Incluye polilíneas que definen puentes. Cada entidad tendrá datos específicos que caracterizan la sección transversal del puente. Además, las líneas actuarán como breaklines duras.
- Gates Line Incluye polilíneas que definen compuertas. Cada entidad tendrá datos específicos que caracterizan la compuerta, incluida una tabla de apertura. Además, cada línea actuará como una breakline dura.
- Culverts Line Contiene líneas que conectan dos puntos del área de modelación mediante alcantarillas. El modelo calculará el caudal de la alcantarilla según los datos proporcionados y transferirá el caudal de la celda de entrada de la alcantarilla a la celda de salida.
- Weirs Line Contenedor de polilíneas que definen vertederos. Cada entidad tendrá datos específicos que caracterizan el vertedero. La línea actuará como una breakline dura.
- DamBreach Line Contiene polilíneas que representan presas o diques en planta. Permiten al modelo calcular el caudal a través de roturas de diques o presas.
- Sources Point Contenedor de fuentes o sumideros puntuales. Los datos de las fuentes incluyen una serie temporal de caudal frente al tiempo. Al utilizar el módulo PL de transporte de contaminantes, los datos deben incluir las concentraciones de cada contaminante además del caudal. Los sumideros se definen mediante caudales negativos.
- OilSpills Point Contenedor de ubicaciones de derrames dentro de la malla. Cada punto de derrame necesita datos para definir el volumen derramado y otros parámetros requeridos para simular la trayectoria y el comportamiento del petróleo a partir de los resultados existentes de una ejecución hidrodinámica.
- Piers Point Contenedor de ubicaciones de pilas de puentes. Las pilas se utilizan para introducir datos que permitirán al modelo calcular la socavación alrededor de las pilas.
- Abutments Line Contenedor de ubicaciones de estribos de puentes. Los estribos se utilizan para introducir datos que permitirán al modelo calcular la socavación alrededor de los estribos.
- StormDrain Point Contenedor para indicar puntos de intercambio de flujo entre el agua superficial y la red de drenaje pluvial de un modelo EPA-SWMM.
- OUTPUT_CONTROL
- CrossSections Line Contenedor de líneas que definen secciones transversales donde el modelo escribirá resultados, incluido el caudal, para cada intervalo de informe.
- Profiles Line Define perfiles donde el modelo escribirá resultados en archivos de texto para cada intervalo de informe.
- Observation Points Point Contenedor de ubicaciones donde el modelo escribirá resultados en cada intervalo de informe.
- OUTPUT_RESULTS Grupo que incluye capas con resultados del modelo que el programa incorporará al crear gráficos específicos con resultados del modelo.
- Capas de OilFlow2D.
