Simulación de ruptura de presa

Este tutorial ilustra como incorporar la simulación de ruptura de presa en un proyecto RiverFlow2D existente usando la interfaz de QGIS. El ejercicio consiste en modelar una inundacion por falla de presa. La presa tiene aproximadamente 1575 pies de longitud, el centro de la brecha esta a 550 pies del margen derecho de la presa, la apertura de la brecha tiene las dimensiones finales que se muestran en la figura siguiente, un ancho superior de 160 pies y un ancho inferior de 100 pies, y la altura final de la brecha es de 30 pies.

Para este ejercicio, se requiere un archivo con la evolucion temporal de las dimensiones de la brecha. Este archivo se puede preparar antes de configurar el modelo o se puede crear al ingresar los parámetros. El procedimiento para modelar la ruptura de presa incluye los siguientes pasos:

1. Abrir un proyecto RiverFlow2D existente.

2. Crear una capa DamBreach y dibujar una línea que represente el eje transversal de la presa.

3. Generar la malla.

4. Ejecutar el modelo.

5. Revisar los archivos de salida.

Los archivos necesarios para seguir este tutorial se pueden extraer del archivo zip 'ExampleProjects' en la carpeta 'DamBreachTutorial'. Este zip se descarga por separado de los materiales de instalación.

Abrir un proyecto existente

1. Abra QGIS.

2. En el menu Project haga clic en Open... y busque el proyecto existente: '\ExampleProjects\DamBreachTutorial\DamBreach.qgz'.

Este proyecto contiene la capa Domain Outline, el Modelo Digital de Elevacion (DEM) en formato raster, las condiciones de salida establecidas como flujo libre en la parte inferior izquierda y una condición inicial de elevación de la superficie de agua detras de la presa. La Figura 7.2 muestra el proyecto en QGIS.

Crear la capa DamBreach y dibujar la línea que define la presa

Crear la presa implica los siguientes pasos:

1. Crear la plantilla para la capa DamBreach: en la barra de herramientas RiverFlow2D haga clic en el botón New Template Layer.



2. En el diálogo seleccione DamBreach, como se muestra en la figura siguiente:



3. Edite la capa DamBreach: en el panel de capas seleccione la capa DamBreach.

4. En la barra de digitalización haga clic en el botón Toggle Editting.



   Aparecera un icono de lapiz en la capa DamBreach, indicando que la capa esta en modo de edicion:



5. Dibuje la línea que define el eje de la presa: usando la herramienta Add Feature de la barra de digitalización.



6. Dibuje la línea que define el eje de la presa. Tenga en cuenta que el centroide de la brecha se mide desde el primer vertice de la línea de la presa. En este ejemplo ocurre a 550 pies del margen izquierdo de la presa (Figura 7.1). El eje de la presa se dibuja desde la parte superior del canal (punto v0) hasta la inferior (punto v1) a lo largo de un lado del polígono que define la elevación inicial de la superficie del agua, como se ilustra en la imagen de abajo.



7. Una vez finalizado el trazado del eje de la presa, aparece la ventana para ingresar los parámetros de DamBreach.

8. Ingrese la información como se ve en la figura siguiente y haga clic en el botón Check Fields:



9. Haga clic en la pestaña Temporal evolution y luego en el botón Import Dam Breach File. Seleccione el archivo 'DAMBREACH_1.txt' en la carpeta del escenario. Haga clic en OK para cerrar.

10. La evolucion temporal del archivo 'DAMBREACH_1.TXT' se muestra en la pestaña Temporal evolution a continuacion:





Generar la malla

La malla se genera usando la herramienta Generate TriMesh.

La Figura 7.8 muestra la malla resultante de casi 11,000 celdas.

Exportar archivos a RiverFlow2D

1. Haga clic en el botón Export RiverFlow2D.

1. Seleccione la capa ráster del Modelo Digital de Elevación (DEM) y el nombre del proyecto.

1. Haga clic en [OK] para iniciar la exportación. En Hydronia2DMS versión 10 y posteriores, después de exportar aparece el diálogo Open DIP. QGIS DIP está seleccionado de forma predeterminada; haga clic en OK para abrirlo dentro de QGIS. Para consultar la alternativa independiente histórica, expanda More options, seleccione Classic DIP y haga clic en OK.

Ejecutar el modelo

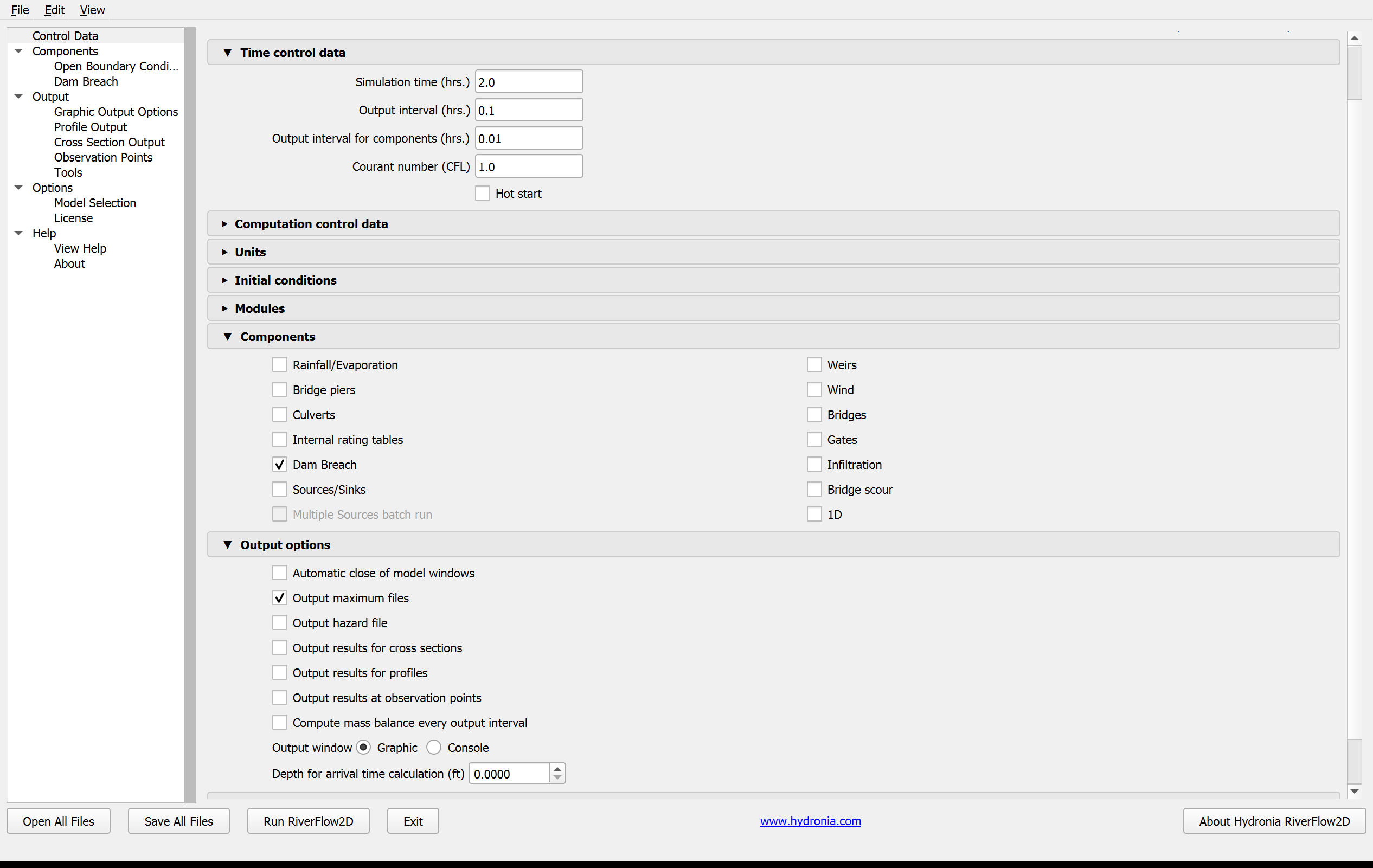

Hydronia Data Input Program se carga con 'base.DAT' y muestra el panel Control Data.

Figura 7.10

El siguiente panel de Classic DIP se conserva como referencia de los valores heredados:

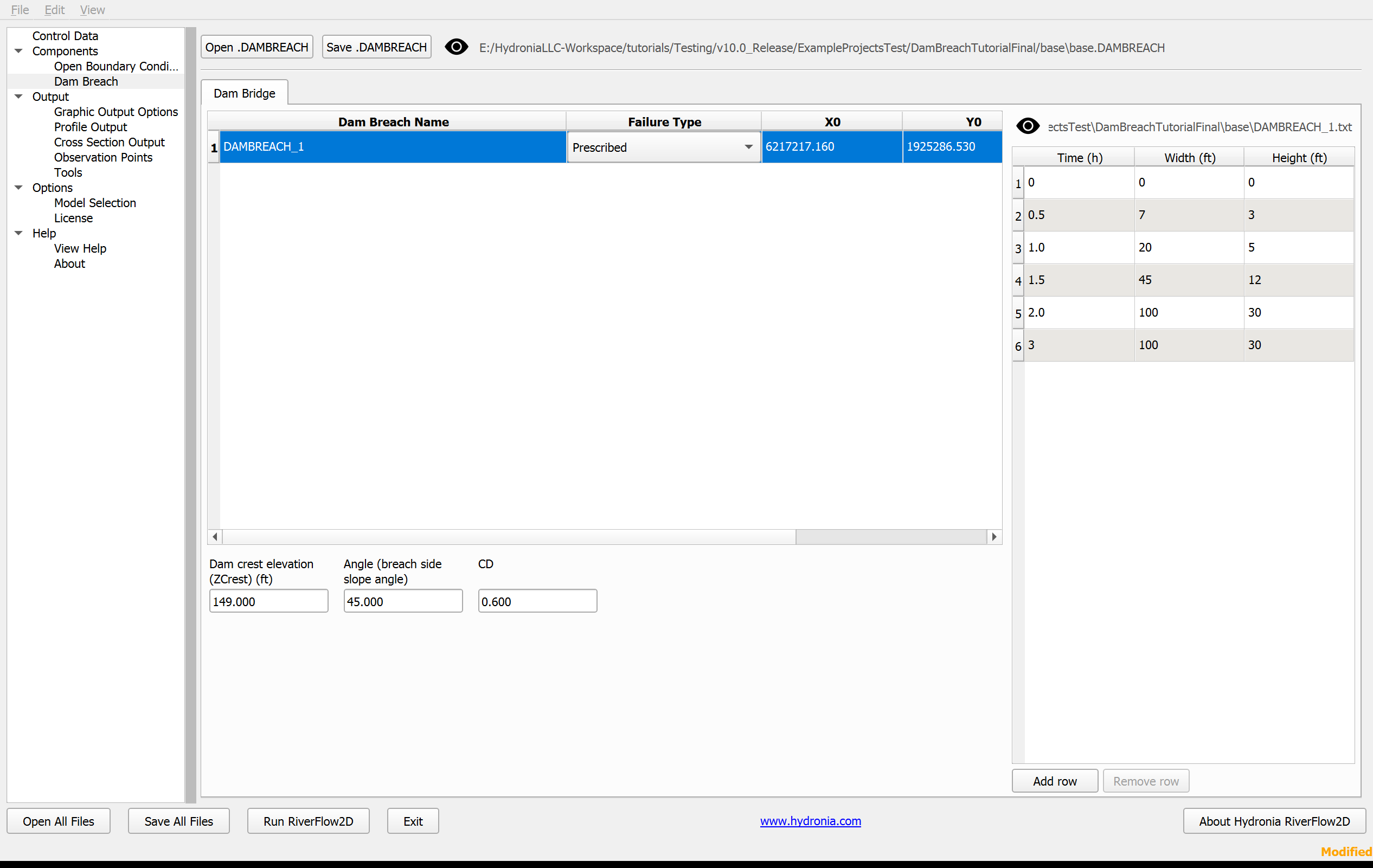

El componente Dam Breach aparece seleccionado junto con la condición inicial que lee la elevación del archivo '.FED'. Revise el panel del componente y establezca un tiempo de simulación de cuatro horas.

El siguiente panel de Classic DIP se conserva como referencia de los valores heredados:

Deje los demás parámetros predeterminados, guarde el archivo 'DamBreach.DAT' y haga clic en Run RiverFlow2D.

Figura 7.12

Revisar los archivos de salida

RiverFlow2D genera el hidrograma de la ruptura de presa en un archivo con extensión '.dambreachh'.

Figura 7.13

Esto concluye el tutorial Simulación de ruptura de presa.
