Programa de entrada de datos de Hydronia (DIP)¶

DIP (Programa de entrada de datos de Hydronia) proporciona las herramientas para ingresar datos no espaciales y ejecutar HydroBID Flood. Todos los cambios introducidos en el DIP se guardan en los archivos de datos nativos de HydroBID Flood.

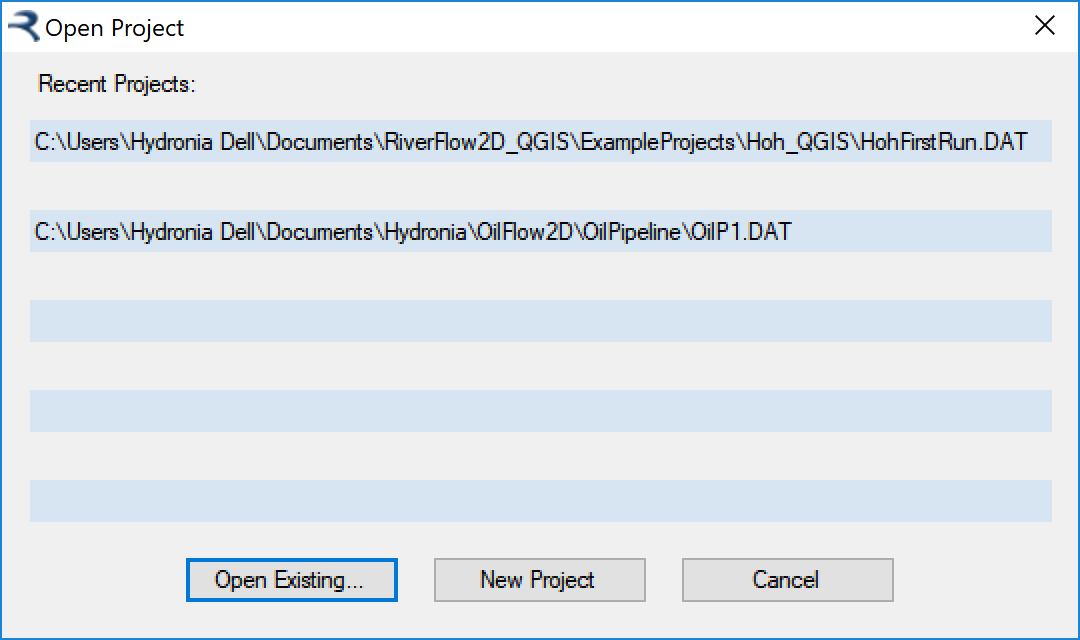

El DIP aparece cuando exporta los archivos a HydroBID Flood desde QGIS. También puede acceder al DIP haciendo doble clic en el icono DIP en el escritorio. En ese caso, el programa le mostrará una lista de proyectos anteriores y le permitirá abrir cualquiera de ellos:

DIP proporciona un entorno de entrada de datos con paneles que incluyen todas las opciones no espaciales para ejecutar HydroBID Flood. La columna izquierda de la ventana principal le permite seleccionar módulos, componentes, opciones de salida y configuraciones relacionadas. Cuando hace clic en una de las celdas, se activa el panel del lado derecho correspondiente. Cada panel contiene datos correspondientes a los archivos de entrada de HydroBID Flood. Por ejemplo, el panel Control Data tiene los datos principales de control de ejecución.

DIP le permite seleccionar diferentes modelos de motores. Usando las opciones del marco de selección de modelo, puede seleccionar entre CPU RiverFlow2D o GPU RiverFlow2D. Tenga en cuenta que para ejecutar la versión de GPU necesita el hardware de GPU adecuado. Comuníquese con Hydronia al support@hydronia.com para solicitar información sobre las tarjetas GPU NVIDIA actualmente compatibles.

Las siguientes secciones describen los cuadros de diálogo del panel del DIP.

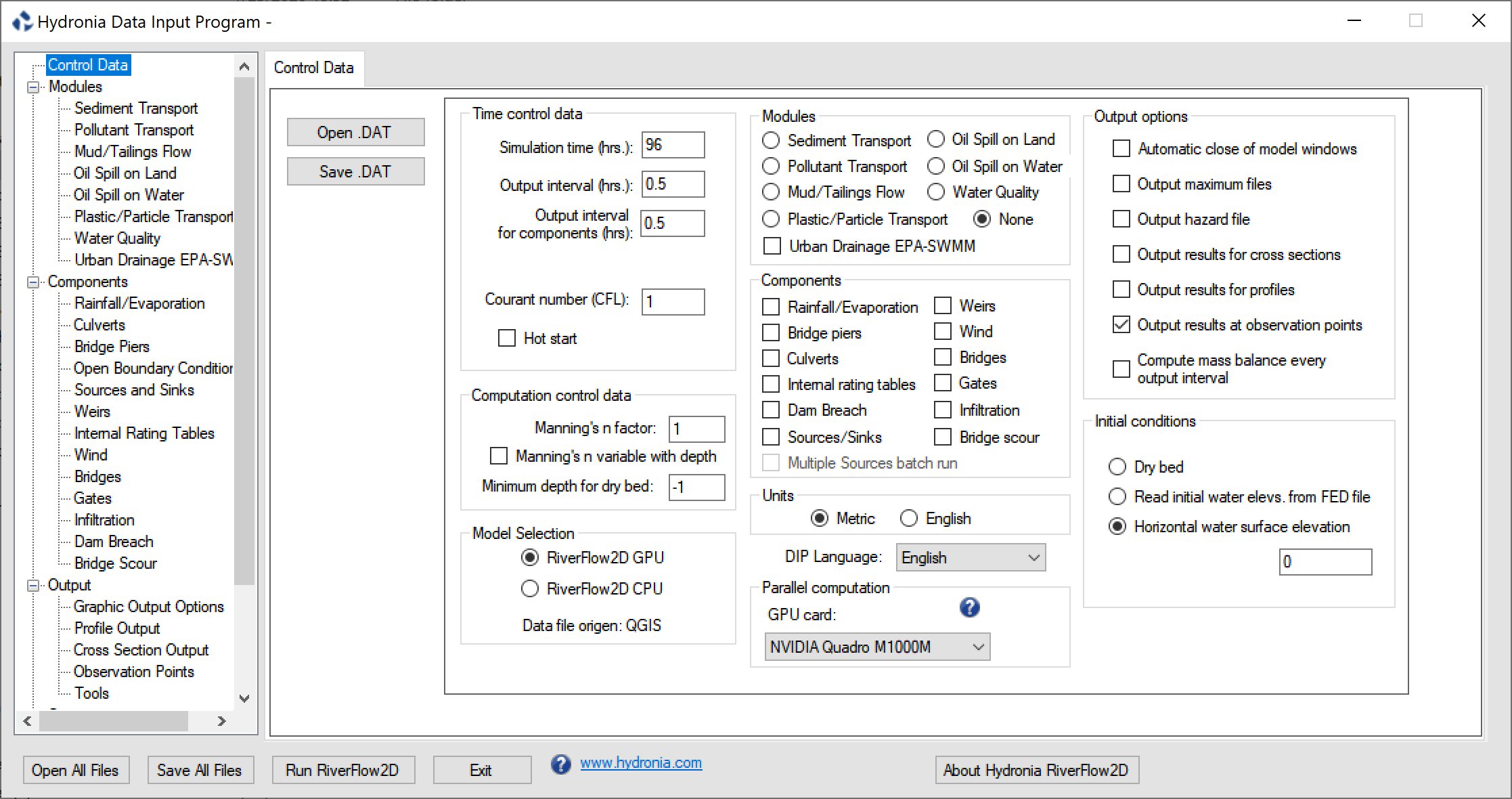

Panel Control Data (archivo .DAT)¶

Este panel determina las opciones generales de ejecución, como parámetros de control de paso de tiempo, unidades métricas o inglesas, proceso físico (componentes), salidas gráficas y condiciones iniciales. También proporciona botones para abrir archivos, guardar archivos y ejecutar el modelo HydroBID Flood. El programa se iniciará con el panel Control Data visible.

Open .DAT: Abre un archivo existente.
Save .DAT: Guarda un archivo con los datos mostrados en el Panel.
Open All Files: Guarda los datos de todas las pestañas habilitadas. Nota: esta operación no modifica las coordenadas ni las elevaciones de los nodos, la topología de la malla triangular, los coeficientes de rugosidad de Manning ni otros parámetros relacionados con la malla del archivo.
Run HydroBID Flood: Ejecuta HydroBID Flood.
Exit: Cierra DIP.
About DIP: Muestra una descripción concisa de HydroBID Flood.
www.hydronia.com: Abre la página de inicio de Hydronia.
DIP Language: Lista desplegable que permite seleccionar el idioma de la interfaz de usuario del Programa de Entrada de Datos. Actualmente las opciones disponibles son inglés y español. Se agregarán otros idiomas en versiones futuras.
Simulation time (h.): Tiempo total de simulación en horas.
Output Interval (h.): Intervalo de tiempo para informes de salida.
Output Interval for components (h.): Intervalo de tiempo para informes de salida de componentes. Se aplica a secciones transversales, perfiles, puntos de observación, alcantarillas, presas, rupturas de presas, puentes y compuertas.
CFL: Condición de Courant-Friederich-Lewy (CFL). Establezca este número en un valor en el intervalo (0,1]. De forma predeterminada, CFL se establece en 1,0, que es el valor recomendado para un rendimiento máximo. Algunas aplicaciones raras pueden requerir reducir CFL a 0,5 o evitar oscilaciones del modelo en los resultados del modelo.
Hot start: Utilice esta opción para reiniciar el modelo desde una simulación anterior.
Metric: Seleccione esta opción para trabajar en unidades métricas. Las coordenadas se expresan en metros, las velocidades en m/s, el caudal en m\(^{3}\)/s, etc. La salida de texto se proporciona en unidades métricas.
English: Seleccione esta opción para trabajar en unidades inglesas. Las coordenadas se expresan en pies, las velocidades en ft/s, el caudal en ft\(^{3}\)/s, etc. La salida de texto se proporciona en unidades inglesas.

Note

Al exportar archivos HydroBID Flood desde QGIS, las unidades se configuran automáticamente de acuerdo con la proyección seleccionada. No se debe intentar cambiar a unidades diferentes a las de la proyección, ya que seguramente conducirá a resultados incorrectos del modelo.

Manning's n factor: Utilice el factor XNMAN para probar la sensibilidad de los resultados a la n de Manning y reducir el número de ejecuciones de calibración. Al usar esta opción, el valor n de Manning de cada celda se multiplicará por XNMAN. El valor predeterminado es XNMAN = 1.
Manning's n variable with depth: Seleccione esta opción para establecer la n de Manning como una función de la profundidad. El usuario debe ingresar polígonos sobre la malla y cada polígono debe tener un archivo asociado que contenga la tabla de profundidad frente a n de Manning.
Minimum depth for dry bed: Este parámetro indica la profundidad por debajo de la cual se supondrá que la velocidad de la celda es 0. De forma predeterminada, está establecido en -1, lo que permite al modelo establecer dinámicamente las condiciones de celda seca para profundidades menores que \(10^{-6}\)m.
Automatic close of model windows: Las ventanas del modelo se cierran automáticamente tan pronto como el programa finaliza la ejecución.
Output maximum files: Active esta opción para informar los valores máximos durante toda la simulación en los archivos de salida de valores máximos.
Output hazard file: El modelo generará niveles de peligro de inundación basados en los criterios utilizados en diferentes países.

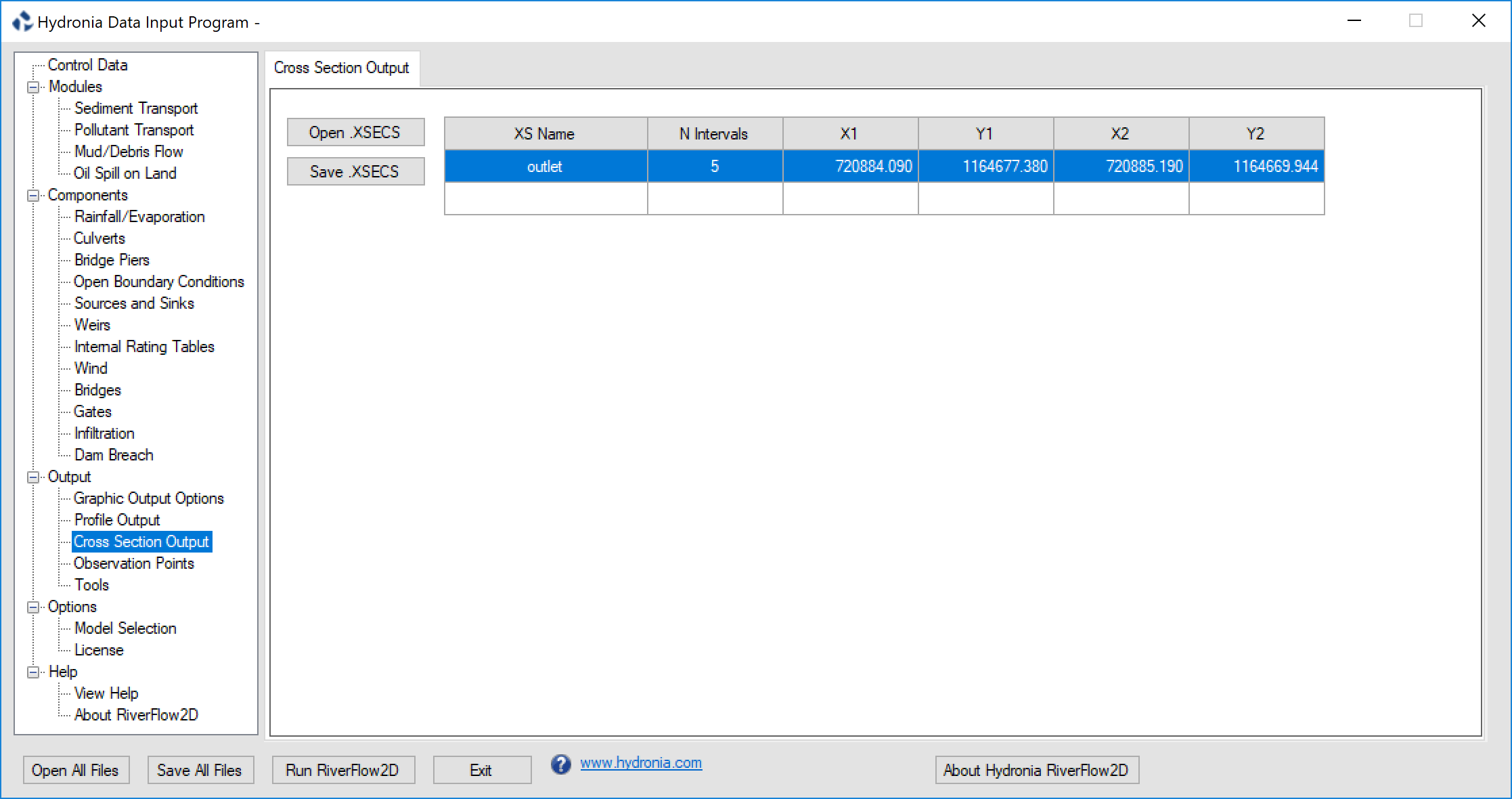

Output results for cross sections: Utilice esta opción para generar resultados para secciones transversales definidas por el usuario. La sección transversal se puede editar en el Panel de salida de sección transversal. Estos datos van en un archivo.
Output results for profiles: Utilice esta opción para generar resultados a lo largo de una polilínea definida por el usuario. Los datos de la polilínea se pueden editar en el Panel de salida de corte de perfil. Estos datos van en un archivo.

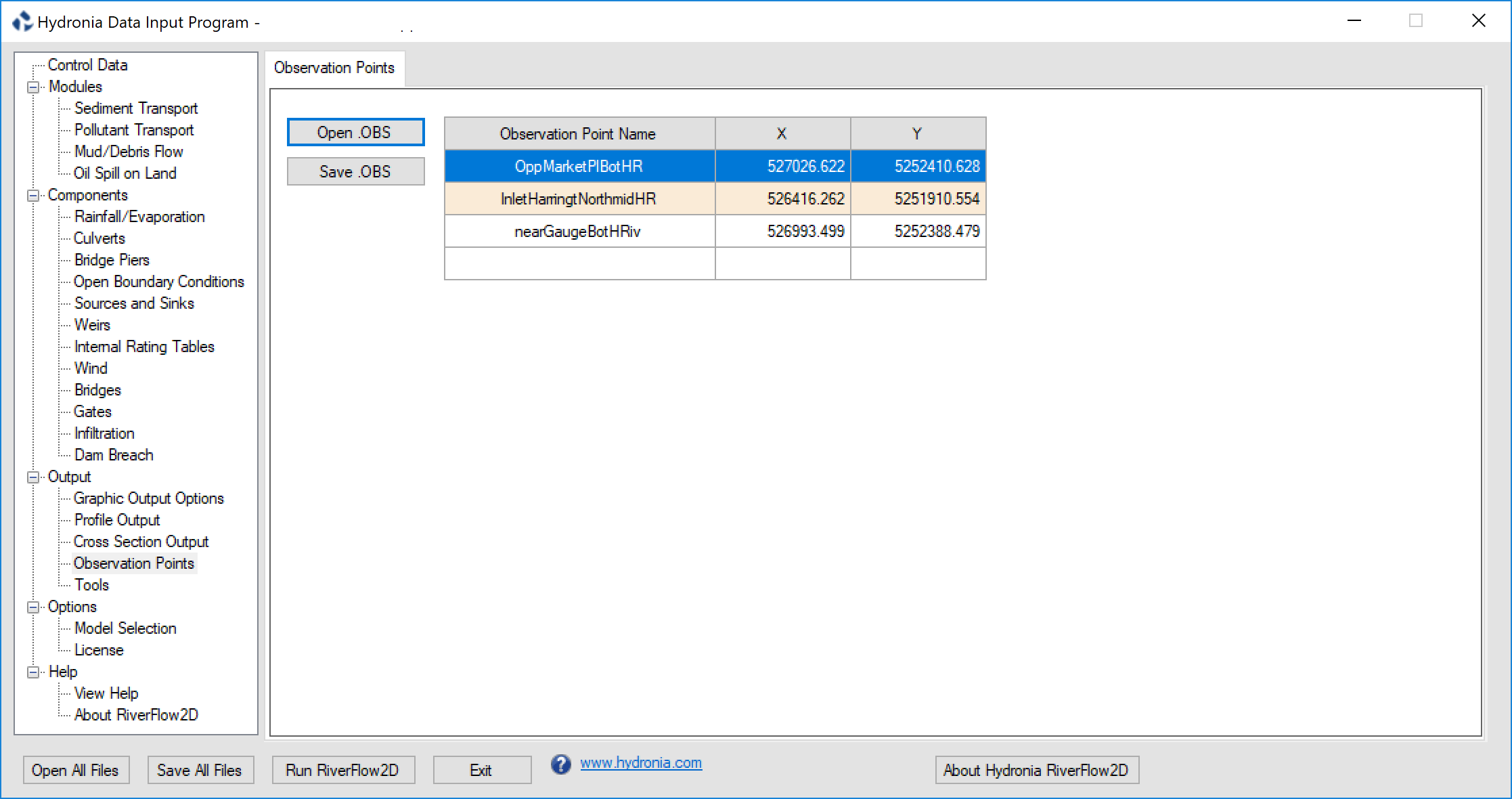

Output results at observation points: Cambie para permitir informes de series temporales de resultados en ubicaciones específicas definidas por coordenadas en el Panel de puntos de observación.
Compute mass balance every output interval: Cambie para calcular el balance detallado de masa o volumen. El informe está escrito en el expediente. Mantenga esta opción seleccionada para verificar el balance de masa general del modelo, pero se recomienda desactivarla para ejecuciones de producción, ya que acelerará la operación del modelo.
Mud/Tailings Flow: Opción para activar la modelación del flujo de lodos y relaves. Los datos se pueden editar en el panel Mud/Tailings Flow. Los datos se escriben en el archivo correspondiente.
Oil Spill on Land: Opción para activar la modelación de derrames de petróleo sobre tierra. Los datos se pueden editar en el panel Oil Spill on Land. Los datos se escriben en el archivo correspondiente.
Oil Spill on Water: Opción para activar la modelación de derrames de petróleo sobre el agua. Los datos se pueden editar en el panel Oil Spill on Water. Los datos se escriben en el archivo correspondiente.
Pollutant Transport: Opción para activar la modelación del transporte de contaminantes. Los datos de transporte de contaminantes se pueden editar en el panel Pollutant Transport. Los datos se escriben en el archivo correspondiente.
Sediment transport: Opción para activar la modelación del transporte de sedimentos con erosión y deposición en un lecho móvil. Los datos de transporte de sedimentos se pueden editar en el panel Sediment Transport. Estos datos se escriben en los archivos correspondientes.
Urban Drainage EPA-SWMM: Opción para integrar las aguas superficiales con el modelo de drenaje pluvial EPA-SWMM. Los datos se escriben en el archivo correspondiente.
Water Quality: Opción para activar el modelo de calidad del agua. Los datos de calidad del agua se pueden editar en el panel Water Quality. Los datos se escriben en el archivo correspondiente.
Rainfall/Evaporation: Opción para activar lluvia y/o evaporación. Los datos requeridos deben ingresarse en el Panel de lluvia/evaporación. Estos datos se escriben en el archivo.

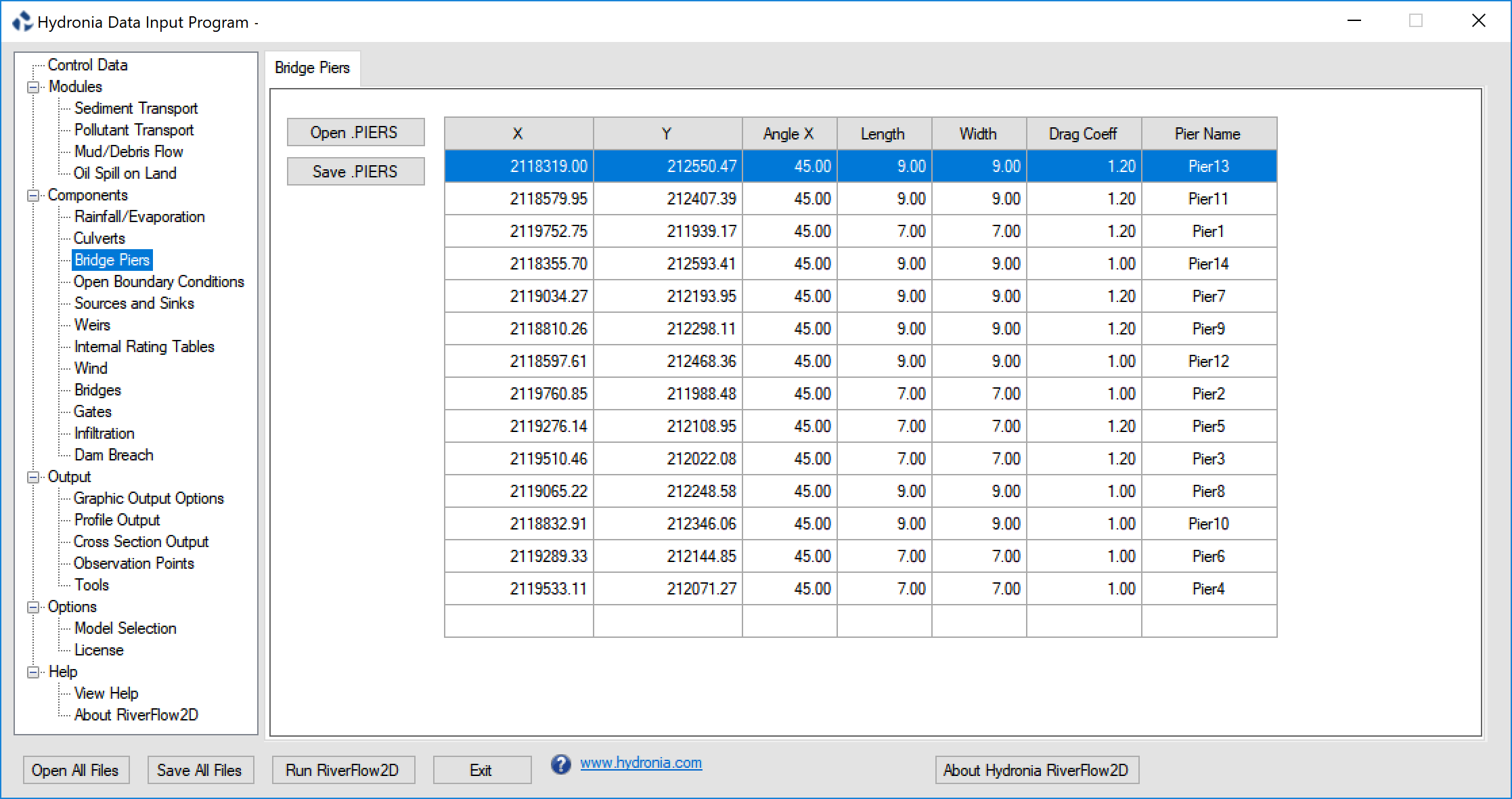

Bridge piers: Active esta opción para tener en cuenta la fuerza de arrastre de las pilas. Los datos de las pilas del puente se pueden editar en el panel Bridge Piers. Los datos se escriben en el archivo.
Bridges: Active esta opción para modelar puentes usando la geometría de su sección transversal y teniendo en cuenta las pérdidas de energía. Los datos se pueden editar en el panel Bridges. Los datos se escriben en el archivo.

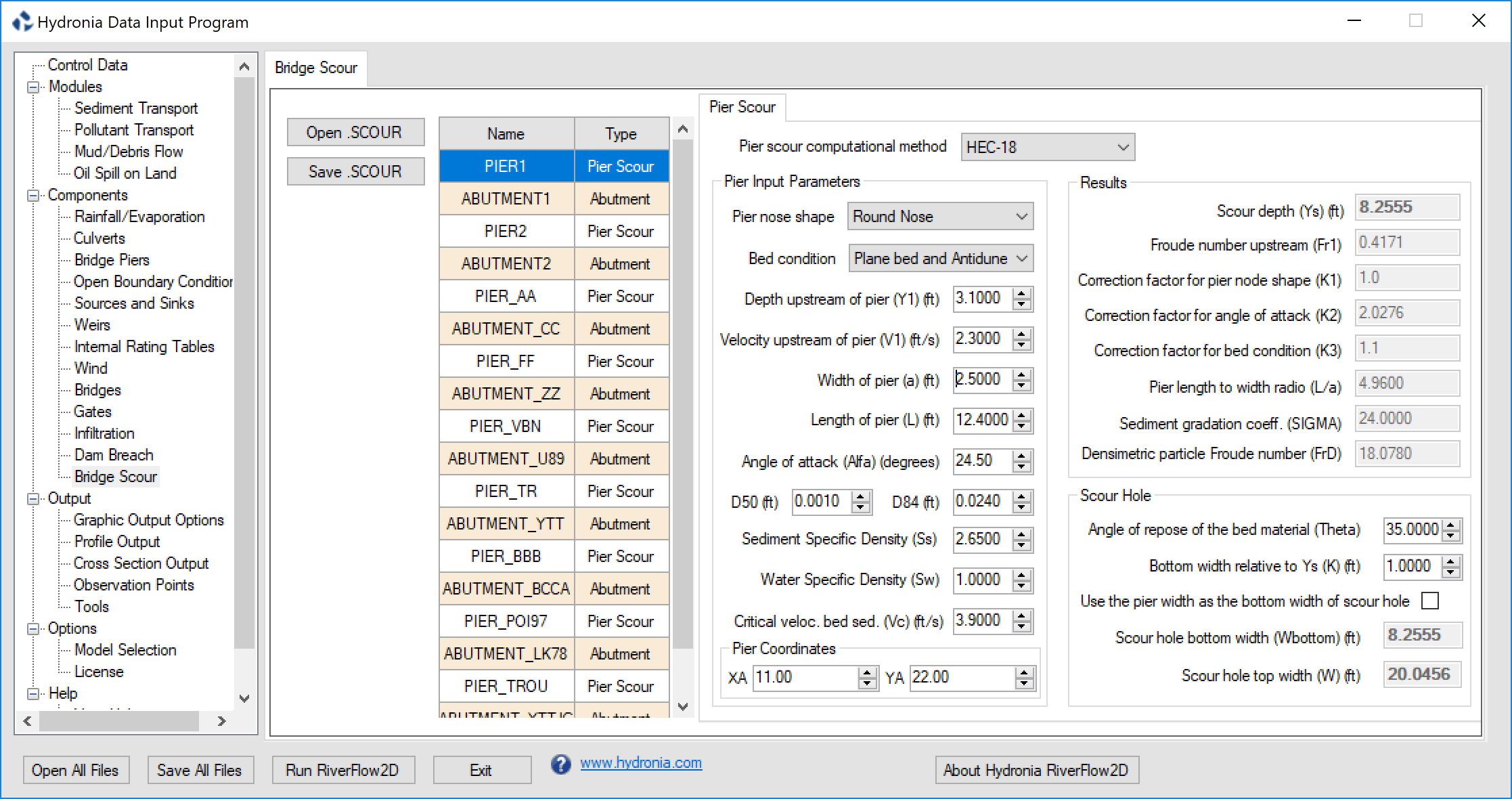

Bridge Scour: Active esta opción para calcular la socavación del puente en pilas y estribos. Los datos se pueden editar en el panel Bridge Scour. Los datos se escriben en el archivo.
Culverts: Opción que indica si se utilizarán alcantarillas unidimensionales. Los datos de las alcantarillas se pueden editar en el panel Culverts. Los datos se escriben en el archivo.
Dam Breach: Interruptor para activar el componente Dam Breach. Los datos se escriben en el archivo.
Gates: Active esta opción para modelar compuertas. Los datos se pueden editar en el panel Gates. Los datos se escriben en el archivo.
Infiltration: Opción para activar cálculos de pérdidas por infiltración. Los datos requeridos deben ingresarse en el Panel de Infiltración. Estos datos se escriben en el archivo.

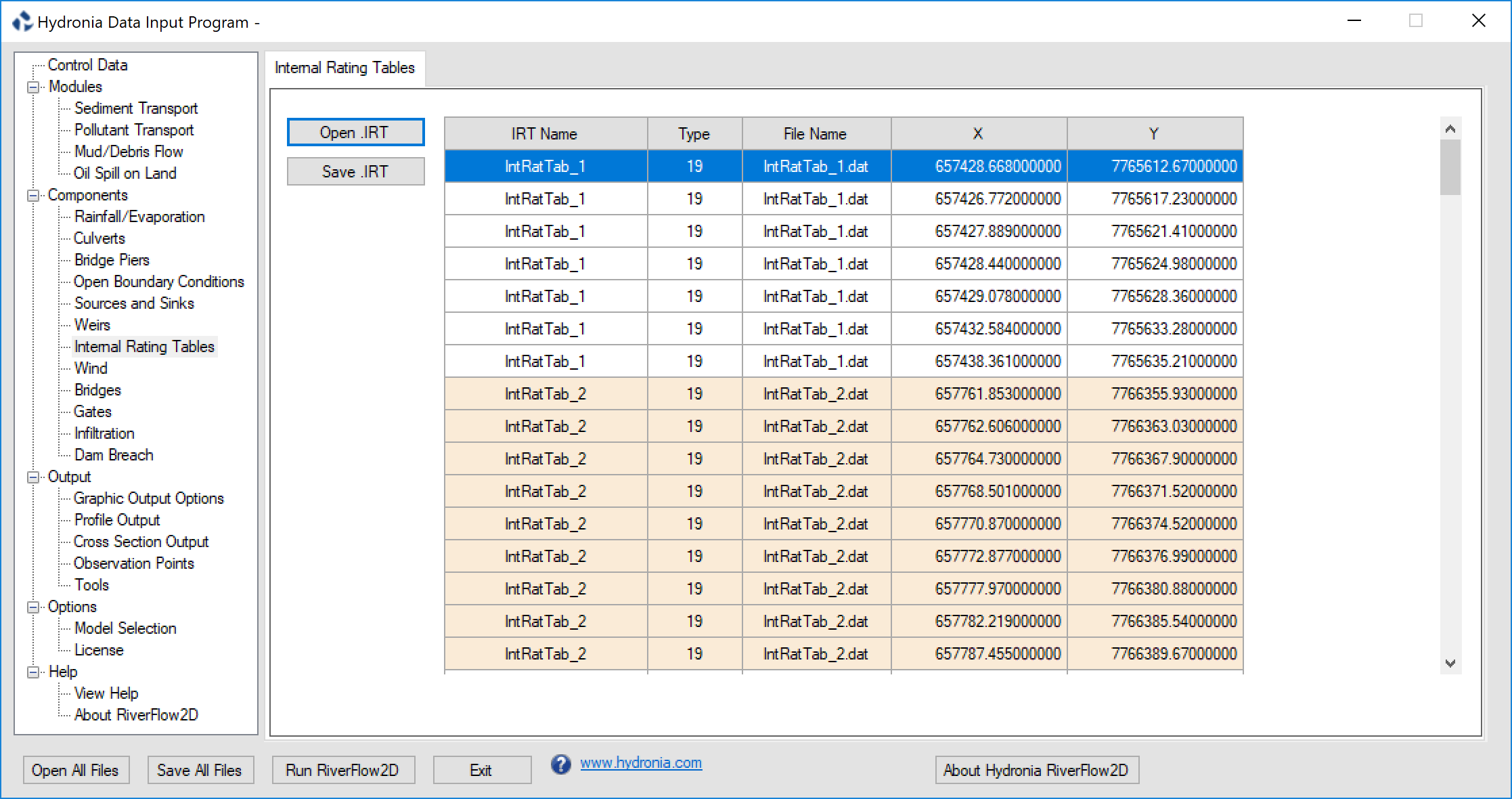

Internal rating tables: Active esta opción para usar tablas de aforo internas. Los datos se pueden editar en el panel Internal Rating Tables. Los datos se escriben en el archivo.
Multiple sources batch run: Cambie para activar ejecuciones por lotes cuando se define más de una fuente. El modelo realizará ejecuciones secuenciales para cada fuente individual en directorios separados, que tendrán el nombre asignado a cada fuente.

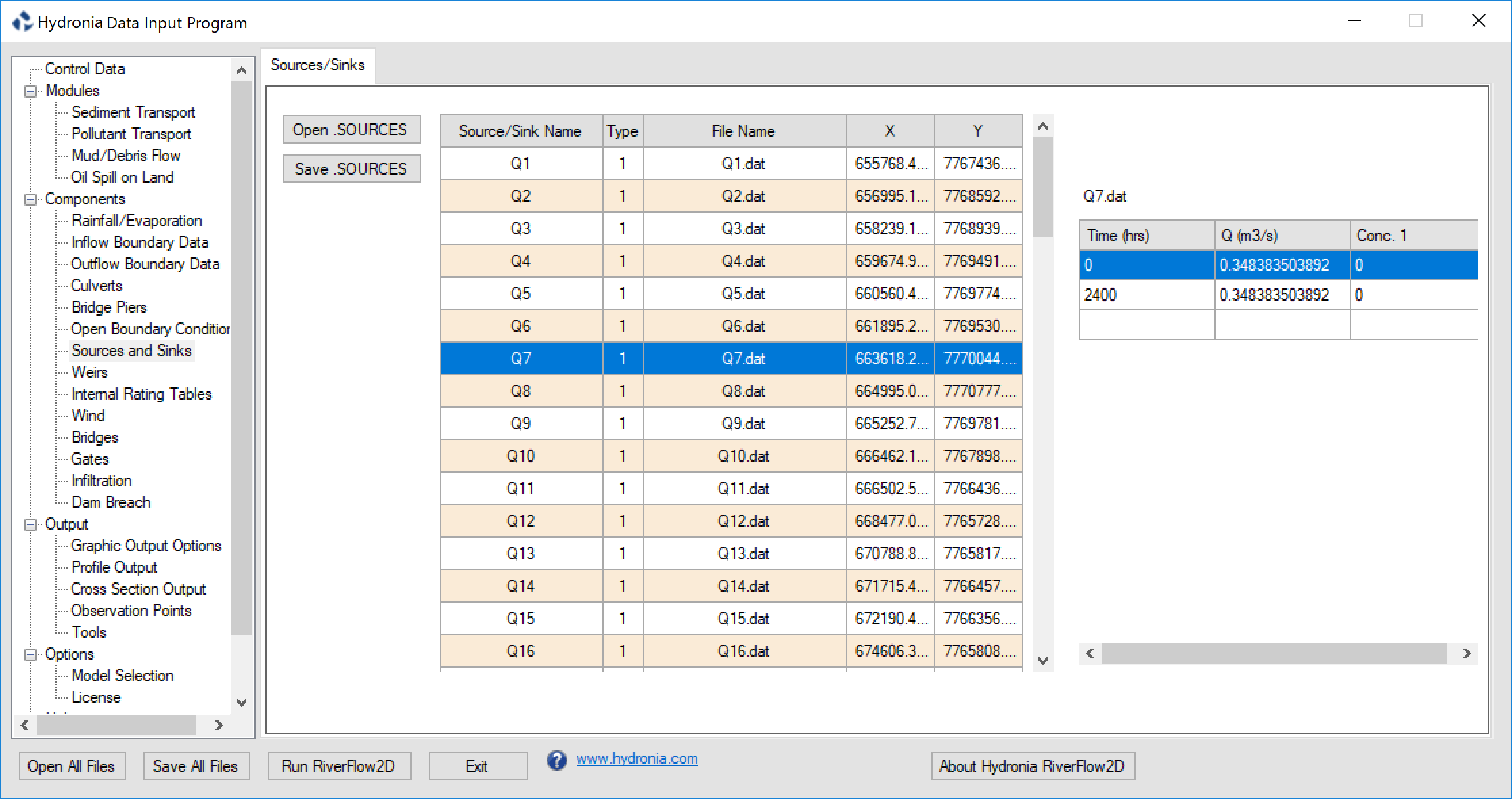

Sources/Sinks: Opción que indica la existencia de fuentes o sumideros. Los datos de fuentes y sumideros se pueden editar en el panel Sources/Sinks. Los datos se escriben en el archivo.
Wind: Esta opción activa el cálculo de la tensión del viento en la superficie del agua. Los datos se pueden editar en el Panel de Viento. Los datos se escriben en el archivo.
Dry bed: La simulación comenzará con un lecho completamente seco. Para las condiciones de contorno de caudal, se asigna una profundidad arbitraria (\(>\) 0.0) para calcular la entrada durante el primer paso de tiempo. Posteriormente, el modelo determinará la profundidad del flujo en el contorno.
Read initial water elevations from file: Las elevaciones iniciales de la superficie del agua se leerán del archivo. Es posible asignar una elevación de la superficie del agua inicial espacialmente variable en la capa de condiciones iniciales.
Horizontal water surface elevation: Utilice esta opción para iniciar una simulación con una elevación horizontal inicial de la superficie del agua proporcionada por el usuario.
Initial water elevation: Elevación inicial de la superficie del agua en toda la malla. Si la elevación inicial del agua se establece en -9999, el programa asignará una elevación constante del agua igual a la elevación más alta del lecho en la malla.

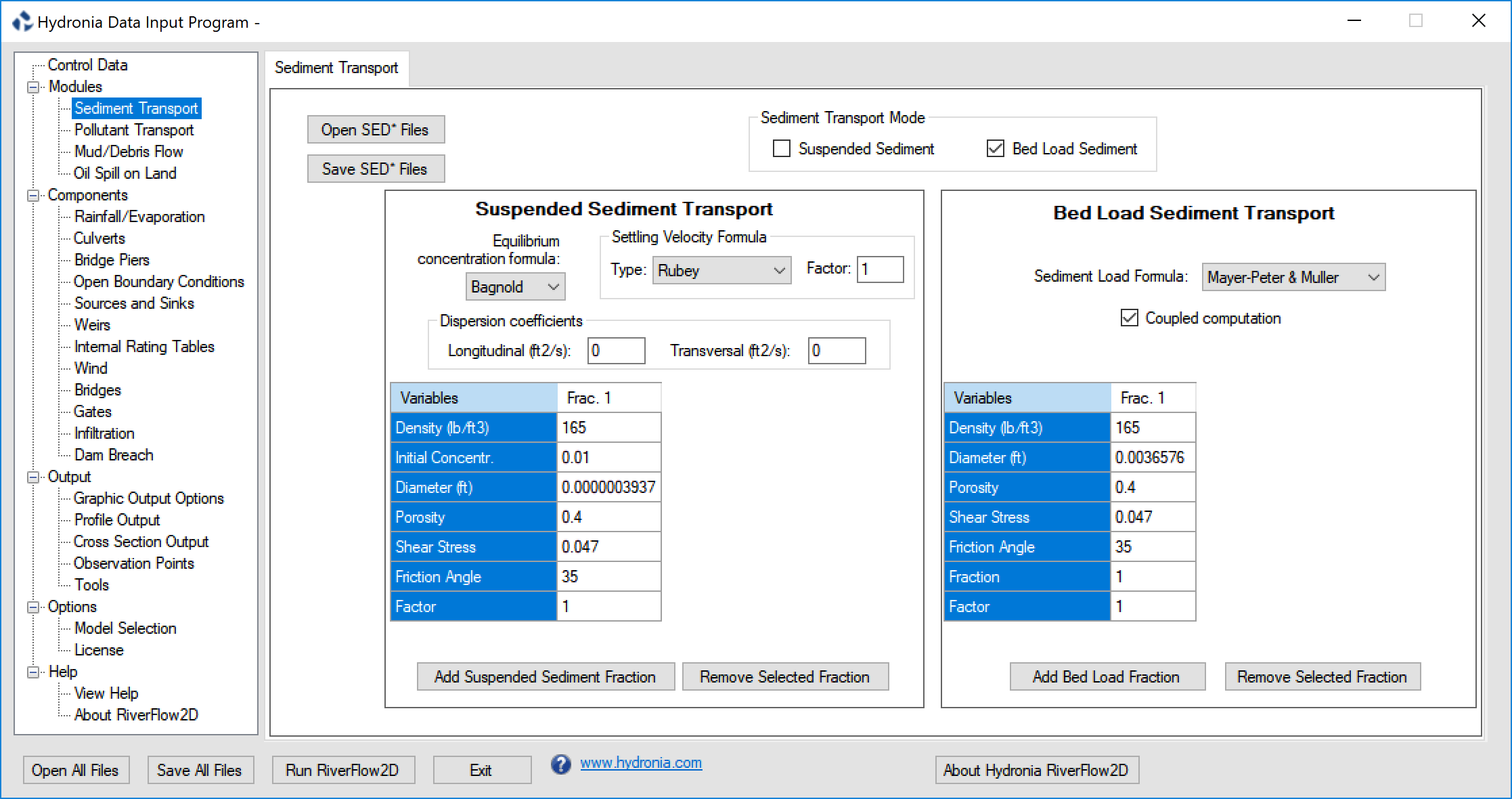

Panel de transporte de sedimentos (archivos .SEDS y .SEDB)¶

Este panel permite ingresar datos de transporte de sedimentos. Para activar este panel, primero seleccione Sediment Transport en el Components Frame del Panel Control Data.

Suspended sediment: Cuando se selecciona esta casilla de verificación, el modelo calculará las concentraciones de sedimentos utilizando el componente de transporte de sedimentos suspendidos. Ver comentario 1.
Bed load Sediment: Al seleccionar esta casilla de verificación se activará el componente de transporte de sedimentos de carga del lecho. Ver comentario 1.
Open: Abre un archivo existente.
Save: Guarda los datos de sedimentos en los archivos correspondientes.
Equilibrium Concentration formula: Cuando se selecciona esta casilla de verificación, el modelo calculará las concentraciones de sedimentos utilizando una de las siguientes fórmulas de transporte de sedimentos suspendidos:
Bagnold (1966)lb
Van Rijn (1984a)
Zhang y Xie (1993)
Settling Velocity Formula: Es una fórmula única que aplica para todas las fracciones. Esta lista desplegable incluye las siguientes fórmulas:
Rubey (1933)
Zhang (1961)
Zanke (1977)
Van Rijn (1984a)
Raudkivi (1990)
Julien (1998)
Cheng (1997)
Jimenez-Madsen (2003)
Wu-Wong (2006)
Factor: Este factor multiplica la velocidad de sedimentación calculada por la fórmula seleccionada.
Dispersion coefficients: Coeficientes de dispersión longitudinal y transversal para el módulo de sedimentos suspendidos (m\(^{2}\)/s o ft\(^{2}\)/s).
Density: Densidad del sedimento suspendido (kg/m\(^{3}\) o lb/ft\(^{3}\)).
Initial Concentration: Concentración volumétrica inicial de sedimento. Ver comentario 2.
Diameter: Tamaño de sedimento característico para esta fracción (m o pies).
Porosity: Porosidad del lecho.
Shields Stress: Esfuerzo crítico de Shields.
Friction Angle: Ángulo de fricción de los sedimentos (grados).
Factor: Factor de fórmula de concentración de equilibrio para cada fracción. Este factor multiplica la concentración de equilibrio calculada por la fórmula seleccionada.
Add Suspended Sediment Fraction: Se utiliza para agregar una nueva fracción. Se podrán utilizar hasta 10 fracciones.
Remove Selected Fraction: Elimina la fracción seleccionada.
Sediment load formula: Permite seleccionar una de las siguientes fórmulas de transporte de sedimentos:
1. Meyer-Peter: Muller (1948)
Ashida (1972)
Engelund (1976)
Fernandez (1976)
Parker fit to Einstein (1979)
Smart (1984)
Nielsen (1992)
Wong 1 (2003)
Wong 2 (2003)
Camenen-Larson (1966)
Density: Densidad del sedimento (lb/ft\(^{3}\) o kg/m\(^{3}\)).
Diameter D30: Tamaño del sedimento D30 (m). El 30% del sedimento es más fino que D30. Sólo se utiliza para Smart Formula.
Diameter: Tamaño de sedimento característico para esta fracción (m).
Diameter D90: Tamaño del sedimento D90 (m). El 90% del sedimento es más fino que D90. Sólo se utiliza para Smart Formula.
Porosity: Porosidad de los sedimentos.
Shields Stress: Esfuerzo crítico de Shields.
Friction Angle: Ángulo de fricción de los sedimentos (grados).
Fraction: Fracción de material en lecho. Todas las fracciones deben sumar 1.
Factor: Factor de fórmula de transporte para cada fracción. Este factor multiplica el resultado de la fórmula de transporte seleccionada.
Add Bed Load Fraction: Se utiliza para agregar una nueva fracción. Se podrán utilizar hasta 10 fracciones.
Remove Selected Fraction: Elimina la fracción seleccionada.

Comentarios para los archivos .SEDS y .SEDB¶

Puede seleccionar una o ambas opciones. Cuando se utiliza la opción de transporte de sedimentos suspendidos, todos los archivos de datos de entrada deben contener series temporales de concentraciones volumétricas para cada fracción ingresada.
La concentración volumétrica debe proporcionarse como una fracción de 1. Tenga en cuenta que la concentración de carga suspendida máxima total típica no supera 0,08. Las concentraciones superiores a 0,08 generalmente se consideran flujo hiperconcentrado que excede la validez de los algoritmos de transporte de sedimentos. Por lo tanto, la suma de todas las concentraciones iniciales tampoco debe exceder 0,08.

Panel Drenaje Urbano EPA-SWMM (Archivo .LSWMM)¶

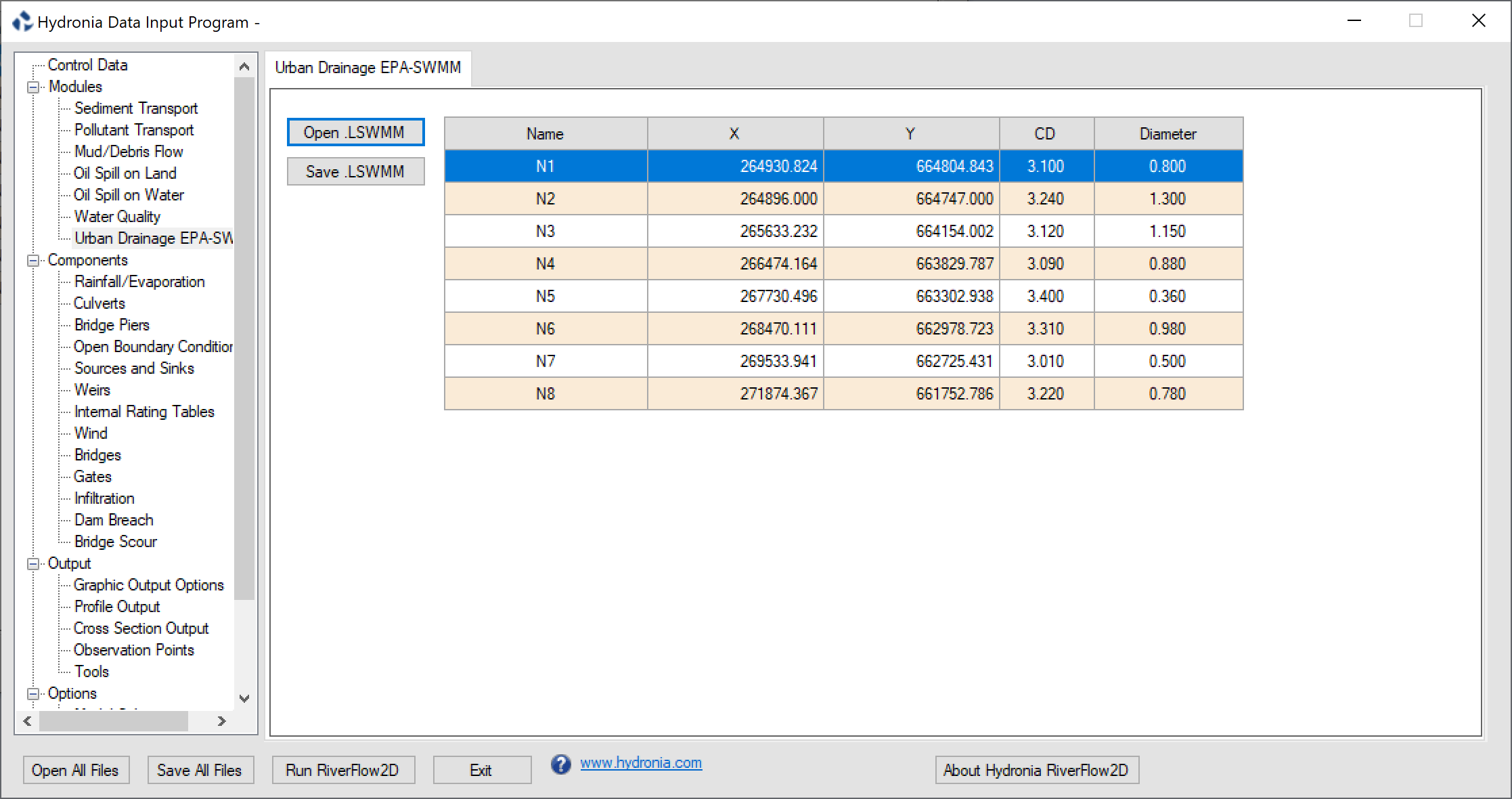

Este panel se utiliza para mostrar el contenido del archivo e ingresar datos para el módulo de Drenaje Urbano. Se espera que cree las bocas de acceso (nodos de intercambio) en el archivo del proyecto EPA-SWMM. En este panel, puede editar el diámetro y el coeficiente de descarga de cada pozo. Para activar este panel, primero seleccione Urban Drainage EPA-SWMM del grupo Modules en el panel izquierdo de DIP.

CD: Coeficiente de descarga para nodo de intercambio.
Diameter: Diámetro del nodo de intercambio.
Name: Nombre del pozo de registro o nodo de intercambio. Debe tener menos de 26 caracteres y no debe contener espacios en blanco.
X Y: Coordenadas del nodo de intercambio.

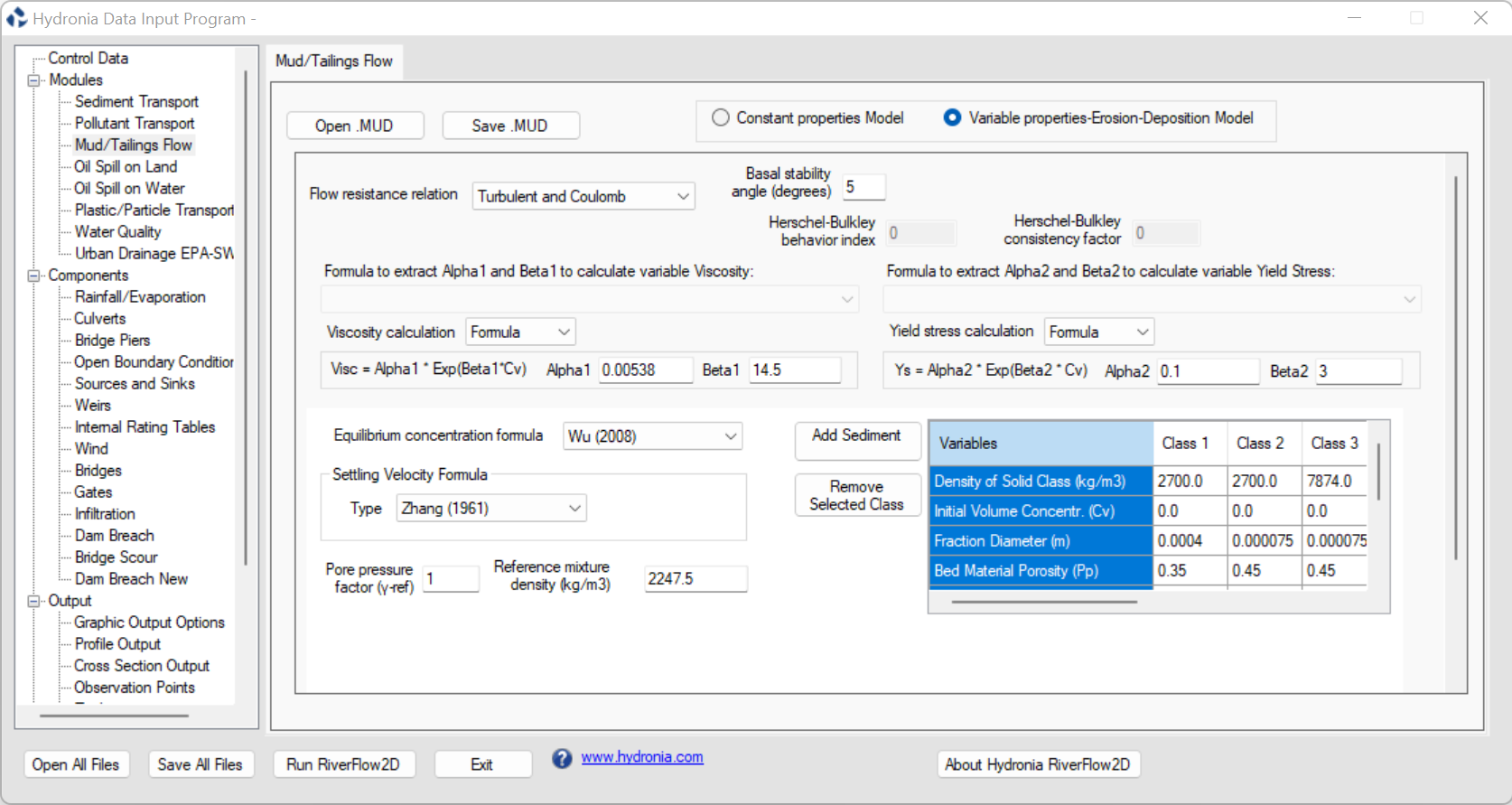

Panel de datos de flujo de lodo y relaves (archivo .MUD)¶

Este panel permite introducir los datos necesarios para realizar simulaciones de flujo de lodos y relaves. Incluye opciones para los modelos de propiedades constantes y variables. Para activar este panel, primero seleccione Mud/Tailings Flow en el Components Frame del panel Control Data. Hay dos marcos separados para los modelos de propiedades constantes y de propiedades variables/erosión/deposición.

El panel también proporciona una herramienta para calcular el límite elástico, la viscosidad y la densidad del material en función de la concentración volumétrica Cv según diferentes procedimientos disponibles en publicaciones seleccionadas de las listas desplegables.

Al utilizar el modelo de propiedades variables, el usuario puede introducir varias clases para representar los distintos materiales, caracterizados por su diámetro y densidad. En ese caso, es importante tener en cuenta que cada archivo de condiciones de contorno del flujo entrante deberá contener, además del caudal o la elevación del agua, las concentraciones volumétricas Cv de cada clase de material.

Para obtener más detalles sobre los datos de este panel, consulte la tabla de la sección correspondiente.

Constant properties: Seleccione el modelo de propiedad constante donde la viscosidad, la densidad y el límite elástico permanecen invariantes en el espacio y el tiempo durante el cálculo.
Variable properties: Seleccione el modelo de propiedad variable donde la viscosidad, la densidad y el límite elástico pueden cambiar durante el cálculo. El modelo también puede considerar la distribución de granos del material con diferentes fracciones de tamaño, con erosión y deposición.

Relación de resistencia al flujo:

Flujo turbulento
Bingham completo
Bingham simplificado
Turbulento y Coulomb
Turbulento y esfuerzo de fluencia
Turbulento, Coulomb y esfuerzo de fluencia
Cuadrático
Flujo granular
Herschel-Bulkley

Cálculo de la viscosidad:

Constante: se supondrá que la viscosidad es constante en el espacio y el tiempo, e igual al valor introducido en el cuadro Viscosity para las propiedades constantes.
Fórmula: la viscosidad dependerá de Cv según la fórmula seleccionada en función de Cv.
Tabla: la viscosidad se interpolará a partir de la tabla Cv frente a viscosidad proporcionada por el usuario en la parte inferior del panel. Consulte el formato del archivo en la sección siguiente.

Cálculo del esfuerzo de fluencia:

Constante: se supondrá que el esfuerzo de fluencia es constante en el espacio e igual al valor introducido en el cuadro Yield stress para las propiedades constantes.
Fórmula: el esfuerzo de fluencia dependerá de Cv según la fórmula seleccionada en función de Cv.
Tabla: el esfuerzo de fluencia se interpolará a partir de la tabla Cv frente a esfuerzo de fluencia proporcionada por el usuario en la parte inferior del panel. Consulte el formato del archivo en la sección siguiente.
Cv: Concentración volumétrica del fluido
Yield stress: Esfuerzo de fluencia (Pa o lb/in\(^{2}\)).
Viscosity: Viscosidad del fluido (Poise o lb/in\(^{2}\)).
Equilibrium concentration formula: Lista de selección de diferentes autores.
Basal stability angle: Ángulo de estabilidad basal del material (grados).
Settling Velocity Formula: Es una fórmula única que aplica para todas las fracciones. Esta lista desplegable incluye las siguientes fórmulas:
Rubéi (1933) 2.Zhang (1961)
Zanke (1977)
Van Rijn (1984a)
Raudkivi (1990)
Julián (1998)
Cheng (1997)
Jiménez-Madsen (2003)
Wu-Wong (2006)
Factor: Este factor multiplica la velocidad de sedimentación calculada por la fórmula seleccionada.
Pore pressure factor: \(\gamma_{ref} \geq 1\) es un factor de presión de poro definido por el usuario. Consulte la ecuación.
Material density: Densidad del fluido (kg/m\(^{3}\) o lb/ft\(^{3}\)).
Reference density: \(\rho_{ref} \geq \rho_w\) es la densidad de referencia definida por el usuario utilizada en el término de presión de poro. Debe ser mayor o igual que la densidad del agua (kg/m\(^{3}\) o lb/ft\(^{3}\)). Consulte la ecuación.
Density of solid class: Densidad del sólido de cada clase (kg/m\(^{3}\) o lb/ft\(^{3}\)).
Initial Volume Concentration: Concentración volumétrica inicial de material. Se reemplaza si se proporcionan polígonos de concentración inicial.
Fraction Diameter: Tamaño característico del material para cada clase (m o pies).
Bed Material Porosity: Porosidad del lecho utilizada al calcular la deposición.
Shields Critical Stress: Esfuerzo crítico de Shields para cada clase.
Equilibrium Formula Factor: Factor de fórmula de concentración de equilibrio para cada clase. Este factor multiplica la concentración de equilibrio calculada por la fórmula seleccionada y se usa comúnmente para la calibración del modelo.
Bed material fraction: Fracción inicial de cada clase en el material del lecho. La suma de las fracciones del material del lecho de todas las clases debe ser 1.
Settling velocity Factor: Factor de fórmula de velocidad de asentamiento para cada clase. Este factor multiplica la velocidad de sedimentación calculada por la fórmula seleccionada y se usa comúnmente para la calibración del modelo.
Add Sediment: Se utiliza para agregar una nueva clase de material. Se pueden utilizar hasta 10 clases.
Remove Selected Class: Elimina la clase seleccionada.

Archivos de datos opcionales de viscosidad o límite elástico¶

Al seleccionar la opción Tabla de las listas desplegables Cálculo de viscosidad o Cálculo de límite elástico, se debe proporcionar un archivo de datos que represente la variación de la viscosidad o el límite elástico con la concentración volumétrica Cv.

El formato del archivo es el siguiente.

Línea 1: Numere los puntos en la serie de datos.\ NDATA\ Líneas NDATA que contienen\ Cv(I) VARIABLE(I) \ Donde VARIABLE(I) es la viscosidad o límite elástico para el Cv(I) correspondiente.

Ejemplo de archivos de datos de viscosidad o límite elástico¶

El siguiente ejemplo muestra datos de límite elástico en función de Cv, donde NDATA es 5 y hay 5 líneas con pares de Cv e Ys:\ 5

0.00 0.

0.20 0.1

0.30 150.

0.50 500.

0.65 1200.

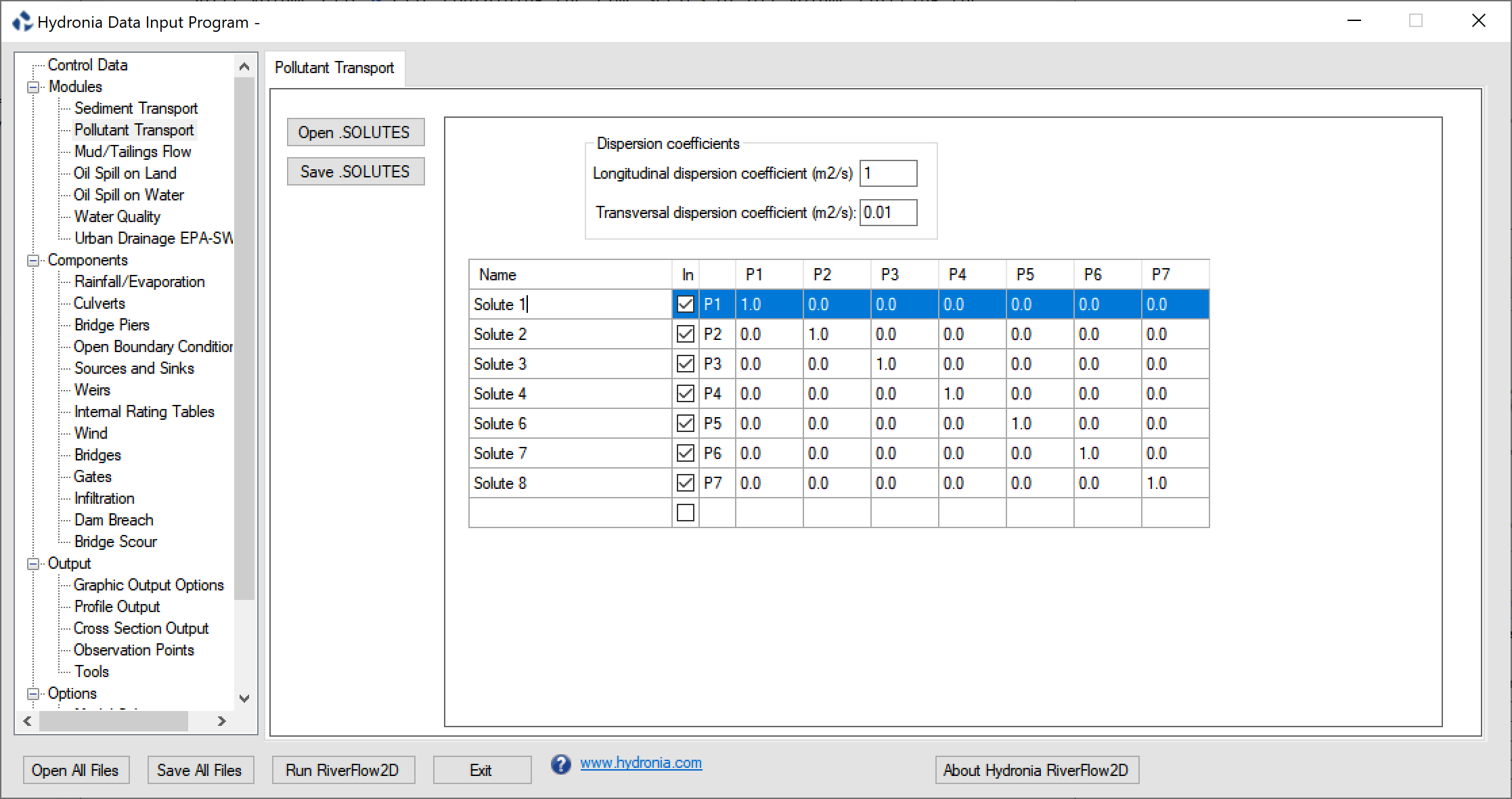

Panel de Transporte de Contaminantes (.SOLUTES)¶

Utilice el panel Pollutant Transport para introducir los parámetros necesarios para caracterizar las tasas de reacción entre varios solutos, como se resume en la tabla.

Dispersion coefficients: Coeficientes de dispersión longitudinal y transversal para el módulo PL (m\(^{2}\)/s o ft\(^{2}\)/s).
Name: Nombre del soluto.
In: Marque la casilla para incluir el contaminante en la simulación.
Reaction coefficients: Matriz para introducir los coeficientes de reacción lineal entre los solutos. La matriz es simétrica. La diagonal puede utilizarse para introducir el coeficiente de decaimiento lineal de un contaminante determinado. Puede agregar más solutos haciendo clic en el nombre de la última fila. También puede eliminar un soluto seleccionando su nombre y pulsando la tecla Delete del teclado. Los títulos de las columnas (P1, P2,...) corresponden a cada soluto.

Ficha Graphic Output Options (archivo .PLT)¶

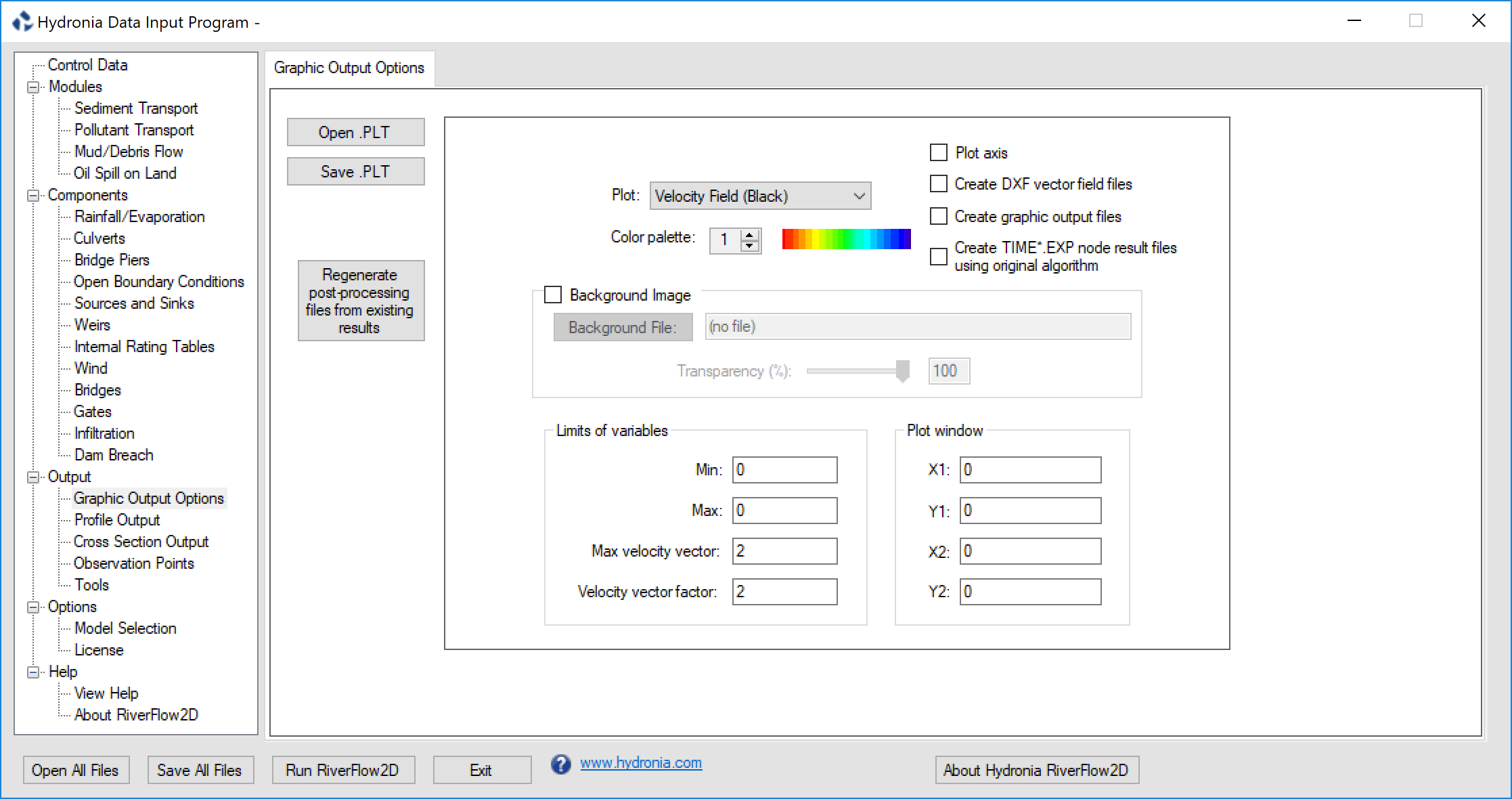

Este panel permite introducir opciones para controlar la salida de HydroBID Flood. Para activar este panel, primero seleccione Graphic Output Options del grupo Output en el panel izquierdo del DIP.

Open: Abre un archivo de datos de salida existente.
Save: Guarda solo los datos de salida gráfica en un archivo.
Regenerate post-processing files from existing results: Utilice este botón para crear archivos de salida a partir de simulaciones existentes. Los archivos de salida escritos durante una simulación previa deben estar disponibles.
Plot: Elija el gráfico deseado de la lista:
Campo de velocidad mediante flechas negras.
Campo de velocidad usando flechas de colores basadas en la magnitud de la velocidad.
Velocidades en negro sobre profundidades coloreadas.
Velocidades en negro sobre elevaciones de lecho coloreadas.
Profundidad de flujo.
Elevación del lecho.
Elevaciones de agua.
Velocidades en negro sobre elevaciones de agua coloreadas.
Erosión y deposición.
Concentración
Color palette: Para uso futuro.
Plot axis: Para uso futuro.
Create DXF vector field files: Genera archivos DXF (CAD) del campo vectorial de velocidad. Esta opción también exporta la malla en formato DXF al archivo correspondiente.
Create graphic output files: Para uso futuro.
Create node result files using original algorithm.: Con esta opción, HydroBID Flood genera archivos utilizando un algoritmo para calcular valores nodales a partir de valores de celda que estaba disponible en versiones anteriores a 2018.
Background image: Para uso futuro.
Background file: Para uso futuro.
Transparency: Para uso futuro.
Min: Para uso futuro.
Max: Para uso futuro.
Max velocity vector: Para uso futuro.
Velocity vector factor: Para uso futuro.
Plot Window Frame: Para uso futuro.
X1: Para uso futuro.
Y1: Para uso futuro.
X2: Para uso futuro.
Y2: Para uso futuro.

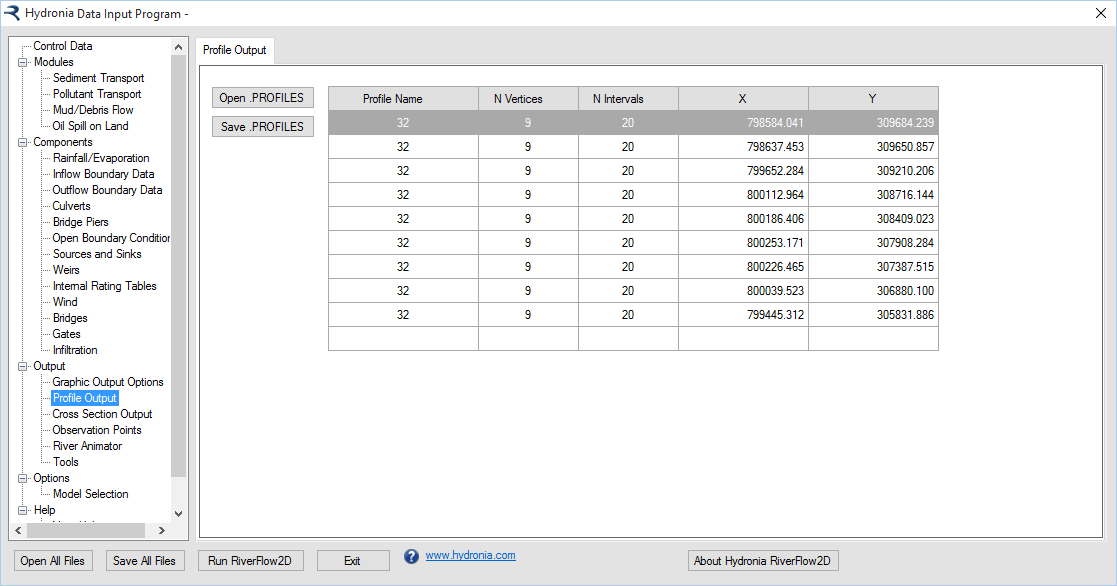

Panel de salida de perfil (archivo .PROFILES)¶

Utilice este panel para introducir las coordenadas de la polilínea donde se generarán los resultados del modelo. El modelo generará los resultados y los archivos correspondientes. Para activar este panel, primero seleccione Profile Output en Output del grupo Output en el panel izquierdo del DIP.\ Consulte la sección del archivo de salida para obtener una descripción del contenido del archivo de salida.

Profile name: Nombre del perfil. No debe contener espacios y debe tener menos de 26 caracteres.
N Vertices: Número de vértices en cada perfil.
N Intervals: Intervalos para dividir cada subsegmento del perfil entre vértices. Los resultados se informarán en cada intervalo.
X, Y: Coordenadas de cada vértice de la polilínea.
Open: Abre un archivo existente.
Save: Guarda solo los datos del perfil en un archivo.

Panel de salida de sección transversal (archivo .XSECS)¶

Utilice este panel para introducir las coordenadas de las secciones transversales que intersectan la malla de celdas triangulares donde desea generar los resultados del modelo. HydroBID Flood generará los resultados y los archivos correspondientes. Para activar este panel, primero seleccione Cross Section Output del grupo Output en el panel izquierdo del DIP.\

XS Name: Nombre de la sección transversal. No debe contener espacios y debe tener menos de 26 caracteres.
N Intervals: Intervalos para dividir cada sección. Los resultados se extraerán e informarán en cada intervalo.
X1 Y1 X2 Y2: Cada fila corresponde a las coordenadas del inicio (X1,Y1) y del final (X2,Y2) de una sección transversal.
Open: Abre un archivo existente.
Save: Guarda solo los datos de la sección transversal en un archivo.

Panel de alcantarillas (archivo .CULVERTS)¶

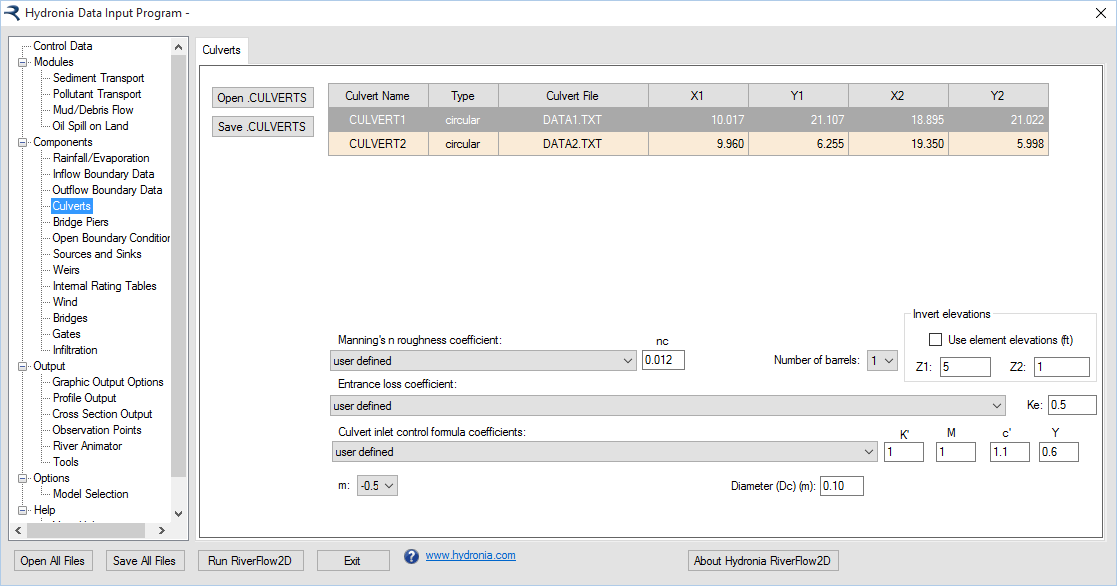

Este panel se utiliza para mostrar el contenido del archivo e ingresar datos para alcantarillas. La figura muestra el panel Culvert con tres alcantarillas. Al seleccionar Culvert1 en la primera fila se muestra la tabla de clasificación asociada. Para activar este panel, primero seleccione Culverts del grupo Components en el panel izquierdo de DIP.

La figura muestra los controles de entrada de datos correspondientes que aparecen al seleccionar la primera fila para Culvert1 que es una alcantarilla circular.

Culvert Name: Nombre de la alcantarilla. No debe contener espacios y debe tener menos de 26 caracteres.
Type: Tipo de alcantarilla. Para Tipo = 0, la descarga de la alcantarilla se calcula a partir de una tabla de clasificación proporcionada por el usuario en el archivo de alcantarilla. Para los tipos = 1 y 2, la descarga se calcula usando ecuaciones de alcantarilla basadas en las características de la alcantarilla proporcionadas en el archivo de alcantarilla.
Culvert File: Nombre del archivo de la tabla de aforo o de los datos característicos de la alcantarilla. El nombre no debe contener espacios y debe tener menos de 26 caracteres.
X1, Y1, X2, Y2: Coordenadas de los vértices que definen cada línea de alcantarilla.
Manning's roughness coefficient: Coeficiente n de Manning de alcantarilla dado por la Tabla.
Entrance loss coefficient: Coeficiente de pérdida de entrada de la alcantarilla dado por la Tabla.
Culvert inlet control formula coefficients: Coeficientes de la fórmula de control de entrada de alcantarilla dados por la Tabla.
m: Coeficiente de forma de entrada. m=0,7 para entradas en inglete, m=-0,5 para todas las demás entradas.
Barrel height (Hb): Altura del barril para alcantarillas tipo cajón (pies o m). Sólo para alcantarillas tipo cajón: CulvertType = 1.
Barrel width (Base): Ancho del cañón para alcantarillas tipo caja (m o pies). Sólo para alcantarillas tipo cajón: CulvertType = 1.
Diameter (Dc): Diámetro del cañón para alcantarillas circulares (m o pies). Sólo para alcantarillas circulares: CulvertType = 2.
Number of barrels: Número de cañones idénticos.
Use cell elevations: Cuando se selecciona esta casilla de verificación, el modelo extraerá las elevaciones inversas de entrada y salida de las elevaciones de celda de los puntos finales de la alcantarilla. Si la casilla de verificación no está seleccionada, el usuario puede ingresar la elevación invertida de entrada (Z1) y la elevación invertida de salida (Z2) que pueden ser diferentes de las elevaciones de celda.
Open: Abre un archivo existente.
Save: Guarda solo los datos de la alcantarilla en un archivo.

Panel de Tablas de Calificación Interna (Archivo .IRT)¶

Este panel se utiliza para mostrar el contenido del archivo e ingresar datos para las Tablas de calificación interna. En este Panel también se pueden editar las polilíneas, el tipo y el nombre del archivo de datos de la Tabla de Calificación Interna. Para activar este panel, primero seleccione Internal Rating Table del grupo Components en el panel izquierdo de DIP.

IRT Name: Nombre de la tabla de calificación interna. No debe contener espacios y debe tener menos de 26 caracteres.
Type: La condición de límite siempre es igual a 19 en esta versión, correspondiente a las tablas de elevación de la superficie del agua frente a descarga.
File Name: Nombre del archivo que contiene datos de la tabla de calificación interna en el formato descrito como archivo de datos de descarga por etapas.
X, Y: Coordenadas de los vértices que definen cada polilínea IRT.
Open: Abre un archivo existente.
Save: Guarda solo los datos de la tabla de calificación interna en un archivo.

Panel de vertederos (archivo .WEIRS)¶

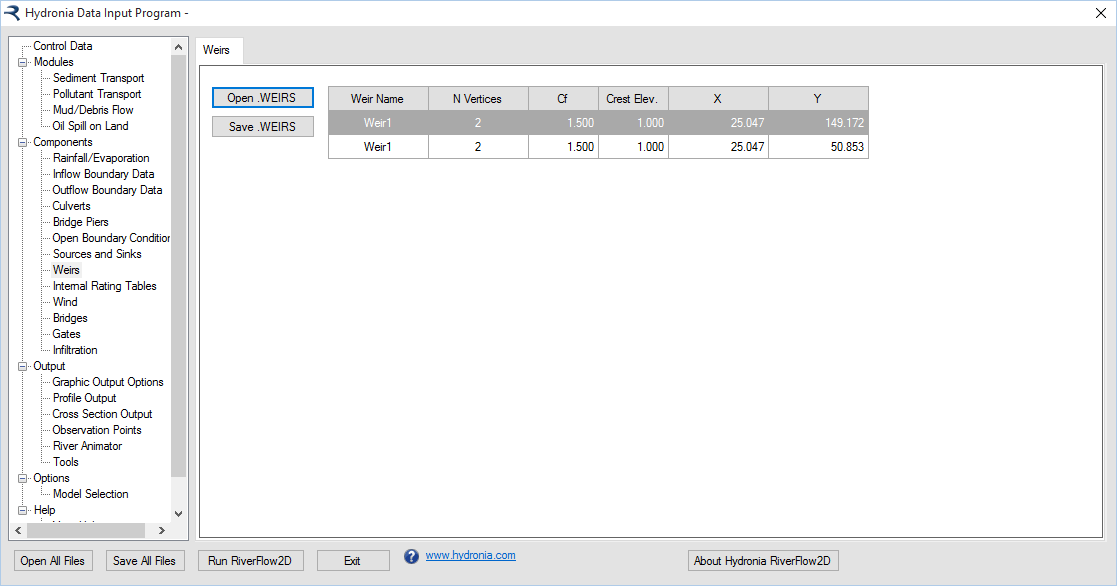

Este panel se utiliza para mostrar el contenido del archivo. En este Panel también se pueden crear datos de polilínea de vertedero. Para activar este panel, primero seleccione Weirs del grupo Components en el panel izquierdo de DIP.

Weir Name: Nombre del vertedero. No debe contener espacios y debe tener menos de 26 caracteres.
N Vertices: Número de puntos que definen cada polilínea de vertedero.
Cf: Coeficiente de vertedero.
X, Y: Coordenadas de los vértices que definen cada polilínea de vertedero (m o pies).
Open: Abre un archivo existente.
Save: Guarda solo los datos del vertedero en un archivo.

Panel de fuentes/sumideros (archivo .SOURCES)¶

Este panel se utiliza para mostrar el contenido del archivo. Utilice este Panel para crear también datos de ubicación de fuentes y sumideros, tipos y archivos de datos de fuentes/sumideros. Para activar este panel, primero seleccione Sources and Sinks del grupo Components en el panel izquierdo de DIP.

Source/Sink Name: Nombre de la fuente o sumidero puntual. No debe contener espacios y debe tener menos de 26 caracteres.
File Name: Nombre del archivo que contiene la serie temporal o tabla de clasificación de cada fuente o sumidero puntual.
Type: Tipo de fuente/sumidero. Si es igual a 1, el archivo debe contener un hidrograma. Si es igual a 2, contiene una tabla de clasificación con profundidades frente a valores de descarga.
X, Y: Coordenadas del punto.
Open: Abre un archivo existente.
Save: Guarda solo los datos de fuentes y receptores en un archivo.

Panel de socavación del puente (archivo .SCOUR)¶

Este panel se utiliza para mostrar el contenido del archivo. Utilice este Panel para editar datos de pilares o estribos de puentes y calcular la socavación en esas estructuras. Para activar este panel, primero seleccione Bridge Scour del grupo Components en el panel izquierdo de DIP.

Pier ID: Nombre del pilar
Icomp:: Método computacional
XA, YA: Coordenadas del pilar
Y1: Profundidad de flujo directamente aguas arriba del pilar
V1: Velocidad aguas arriba del pilar
Alfa: Ángulo de ataque
alfaRAD: Ángulo de ataque
ishape: Forma del pilar
L: Longitud del pilar
a: Ancho del pilar
iBedCondition: Condición del lecho
D50: D50
D84: D84
Sediment Specific Density: Ss
Water Specific Density: SW
K1: Factor de corrección para la forma de la punta del pilar.
K2: Factor de corrección para el ángulo de ataque del flujo
K3: Factor de corrección para la condición del lecho
K: ancho inferior relativo a Ys.
theta: ángulo de reposo del material del lecho
ys: Profundidad de socavación
W: ancho superior del pozo de socavación
Wbottom: ancho del fondo del pozo de socavación
Fr1: Número de Froude aguas arriba del pilar
FrD: Número de Froude de partículas densimétricas
SIGMA: Coeficiente de gradación de sedimentos
Vc: Velocidad crítica para el inicio de la erosión del material.
iAbutmentType: Tipo de pilar
AlfaA: Factor de amplificación para condiciones de lecho vivo
AlfaB: Factor de amplificación para condiciones de agua clara
YmaxLB: Profundidad máxima de flujo después de la socavación para condiciones de lecho vivo
YmaxCW: Profundidad máxima de flujo después de la socavación para condiciones de agua clara
YcLB: Profundidad incluyendo socavación por contracción del lecho vivo
YsA: Profundidad de socavación del pilar
YcCW1: Profundidad incluida la socavación por contracción de aguas claras. Método 1
YcCW2: Profundidad incluida la socavación por contracción de aguas claras. Método 2
q1: Descarga unidad aguas arriba
q2c: Descarga de la unidad aguas arriba de la abertura estrecha
n Manning: Mannings n
TauC: Esfuerzo cortante crítico
GammaW: Peso unitario del agua
BridgeXSEC_X1, BridgeXSEC_Y1, BridgeXSEC_X2, BridgeXSEC_Y2: Coordenadas de puntos extremos de la Sección Transversal del Puente
UpstreamXSEC_X1, UpstreamXSEC_Y1, UpstreamXSEC_X2, UpstreamXSEC_Y2: Coordenadas de puntos extremos de la Sección Transversal Aguas Arriba
Open: Abre un archivo existente.
Save: Guarda solo los datos de la pila del puente y del estribo en un archivo.

Panel de pilares de puente (archivo .PIERS)¶

Este panel se utiliza para mostrar el contenido del archivo. En este Panel también puede ingresar la ubicación del pilar del puente y los datos de geometría del pilar. Para activar este panel, primero seleccione Bridges Piers del grupo Components en el panel izquierdo de DIP.

X,Y: Coordenadas del centroide del pilar.
Angle X: Ángulo del pilar respecto al eje X.
Length: Longitud del pilar (m o pies).
Width: Ancho del pilar (m o pies).
Drag Coeff.: Coeficiente de arrastre del pilar.
Pier Name: Nombre del pilar. No debe contener espacios y debe tener menos de 26 caracteres.
Open: Abre un archivo existente.
Save: Guarda solo los datos de los pilares del puente en un archivo.

Note

Para simular pilares circulares, utilice el mismo ancho y largo y establezca un coeficiente de arrastre adecuado para pilares redondos.

Panel de Puntos de Observación (Archivo .OBS)¶

Utilice este panel para crear, editar y mostrar el contenido del archivo. Para activar este panel, primero seleccione Observation Points del grupo Output en el panel izquierdo de DIP.

Observation Point Name: Nombre del punto de observación. No debe contener espacios y debe tener menos de 26 caracteres.
X,Y: Coordenadas del punto.
Open: Abre un archivo existente.
Save: Guarda solo los datos del punto de observación en un archivo.

Panel de herramientas¶

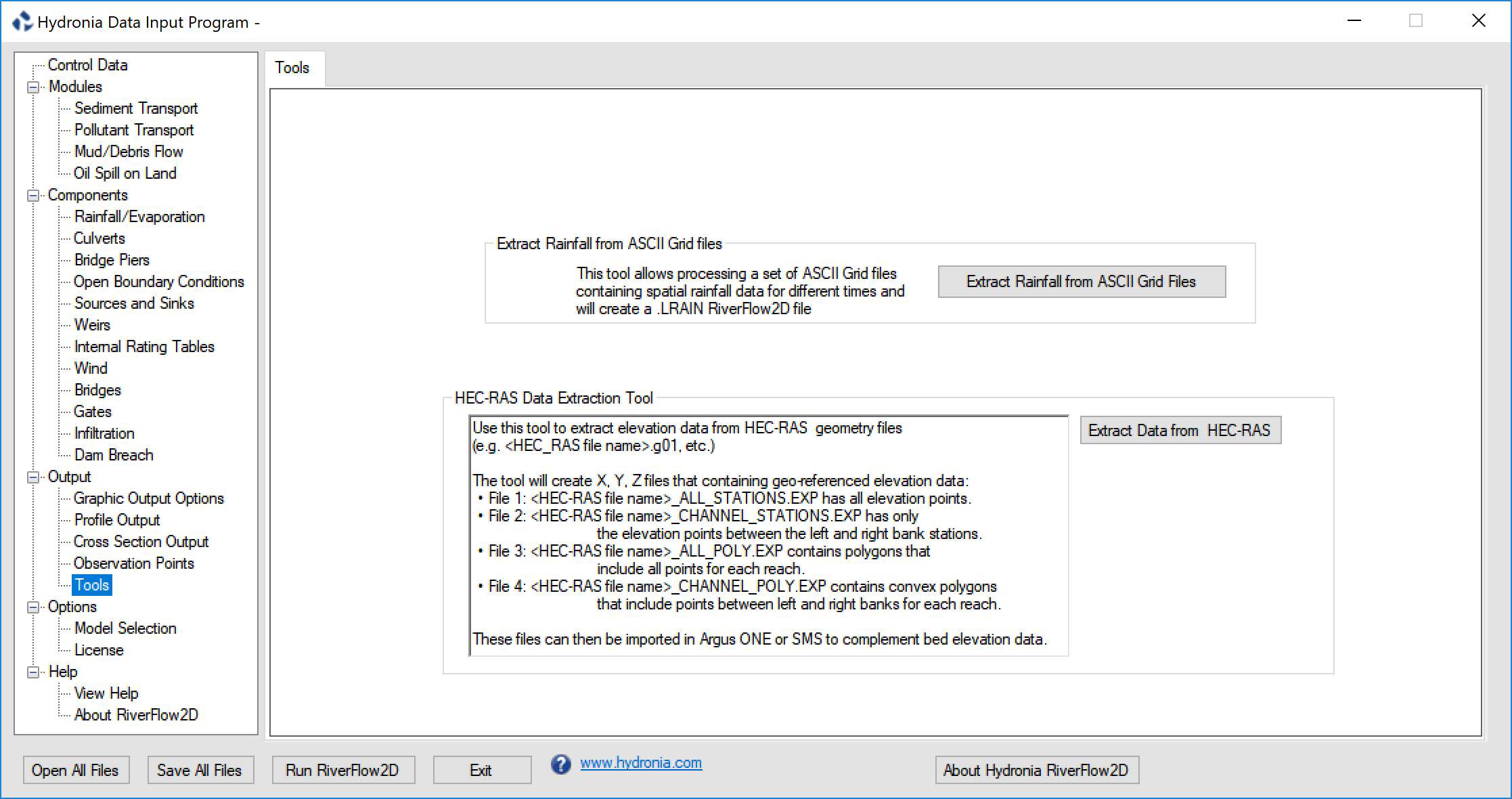

Esta sección describe varias utilidades que están disponibles a través de DIP. Para activar este panel, primero seleccione Tools del grupo Output en el panel izquierdo.

Procesar datos de lluvia y evaporación desde la herramienta de archivos de cuadrícula ASCII¶

Puede utilizar esta herramienta para procesar archivos de cuadrícula ASCII de lluvia (por ejemplo, NEXRAD) y evaporación para preparar archivos de datos de inundaciones HydroBID que se pueden utilizar para simulaciones hidrológicas. El programa le permitirá extraer datos de un conjunto de archivos de cuadrícula ASCII de precipitación y evaporación puntuales y crear un archivo en el formato legible por HydroBID Flood.

Para utilizar la herramienta, primero debe crear un archivo con un editor de texto (por ejemplo, el Bloc de notas) usando el siguiente formato:\ Línea 1: Número de archivos ASCII de lluvia\ NRF\ Líneas NRF que contienen:\ Ti RAINFILEi.ASC \ Donde Ti es el tiempo en horas y el archivo ASCII de cuadrícula de lluvia correspondiente a ese tiempo Ti.

Opcionalmente, si tiene un conjunto de archivos de evaporación, agregue las siguientes líneas:\ Número de archivos de evaporación ASCII (debe ser igual a NRF)\ NEV\ Líneas NEV que contienen:\ Ti EVAPFILEi.ASC \ Donde Ti es el tiempo en horas y el archivo ASCII de cuadrícula de evaporación correspondiente a ese tiempo Ti.

Se supone que en los archivos ASCII de lluvia y evaporación los valores se dan en mm o in. Dado que HydroBID Flood utiliza intensidades en lugar de mm o in, los valores proporcionados se convertirán internamente a mm/hr o in/hr utilizando el intervalo de tiempo determinado a partir de los tiempos proporcionados en el archivo descrito anteriormente.

Si el número de archivos (NRF) en la primera línea es positivo, se asumirá que la lluvia/evaporación se da en puntos y se interpolará en cada celda. Si el número es negativo, el programa considerará la lluvia/evaporación dada en cuadrados centrados en cada punto de la cuadrícula, y luego la precipitación de la celda será la de la cuadrícula donde se ubica el centroide de la celda. Este último método no implica interpolación y es más rápido que el primer método.

Una vez que haya creado el archivo y los archivos estén ubicados en la misma carpeta, utilice el botón Extract Rainfall from ASCII Grid Files Tool, seleccione el archivo y haga clic en Abrir.

Espere unos momentos e ingrese el nombre del archivo. El proceso de conversión tardará unos segundos o minutos dependiendo de la cantidad de archivos y su tamaño.

Para utilizar el archivo resultante, cópielo en la carpeta del proyecto y asígnele el mismo nombre base que a los archivos del proyecto.

Ejemplo de un archivo .RFC con lluvia únicamente¶

    -4
    0 rain_spas1275_001_20040917_0100_utc.asc
    1 rain_spas1275_002_20040917_0200_utc.asc
    2 rain_spas1275_003_20040917_0300_utc.asc
    3 rain_spas1275_004_20040917_0400_utc.asc

Ejemplo de un archivo .RFC con lluvia y evaporación¶

    -4
    0 rain_spas1275_001_20040917_0100_utc.asc
    1 rain_spas1275_002_20040917_0200_utc.asc
    2 rain_spas1275_003_20040917_0300_utc.asc
    3 rain_spas1275_004_20040917_0400_utc.asc
    -4
    0 evap_spas1275_001_20040917_0100_utc.asc
    1 evap_spas1275_002_20040917_0200_utc.asc
    2 evap_spas1275_003_20040917_0300_utc.asc
    3 evap_spas1275_004_20040917_0400_utc.asc

Herramienta de extracción de datos HEC-RAS¶

El propósito de esta herramienta es facilitar la migración de proyectos HEC-RAS existentes a HydroBID Flood. El programa permite extraer datos de elevación de puntos de secciones transversales georreferenciadas del modelo unidimensional HEC-RAS desarrollado por el USACE. La herramienta lee archivos de geometría HEC-RAS con sus extensiones correspondientes y crea archivos X Y Z que se pueden importar fácilmente a QGIS. La utilidad distingue las elevaciones del canal entre las márgenes izquierda y derecha de cada sección transversal y exporta los archivos como se detalla en la siguiente tabla.

& Contiene todos los puntos de elevación en todas las secciones transversales de todos los tramos y secciones transversales del archivo.\ & Contiene polígonos que incluyen todos los puntos de elevación en cada tramo.\ & Contiene solo los puntos de elevación entre las orillas izquierda y derecha en todas las secciones transversales de todos los tramos del archivo.\ & Contiene polígonos que incluyen solo la elevación en el canal principal para cada tramo.\
