Descripción general de RiverFlow2D

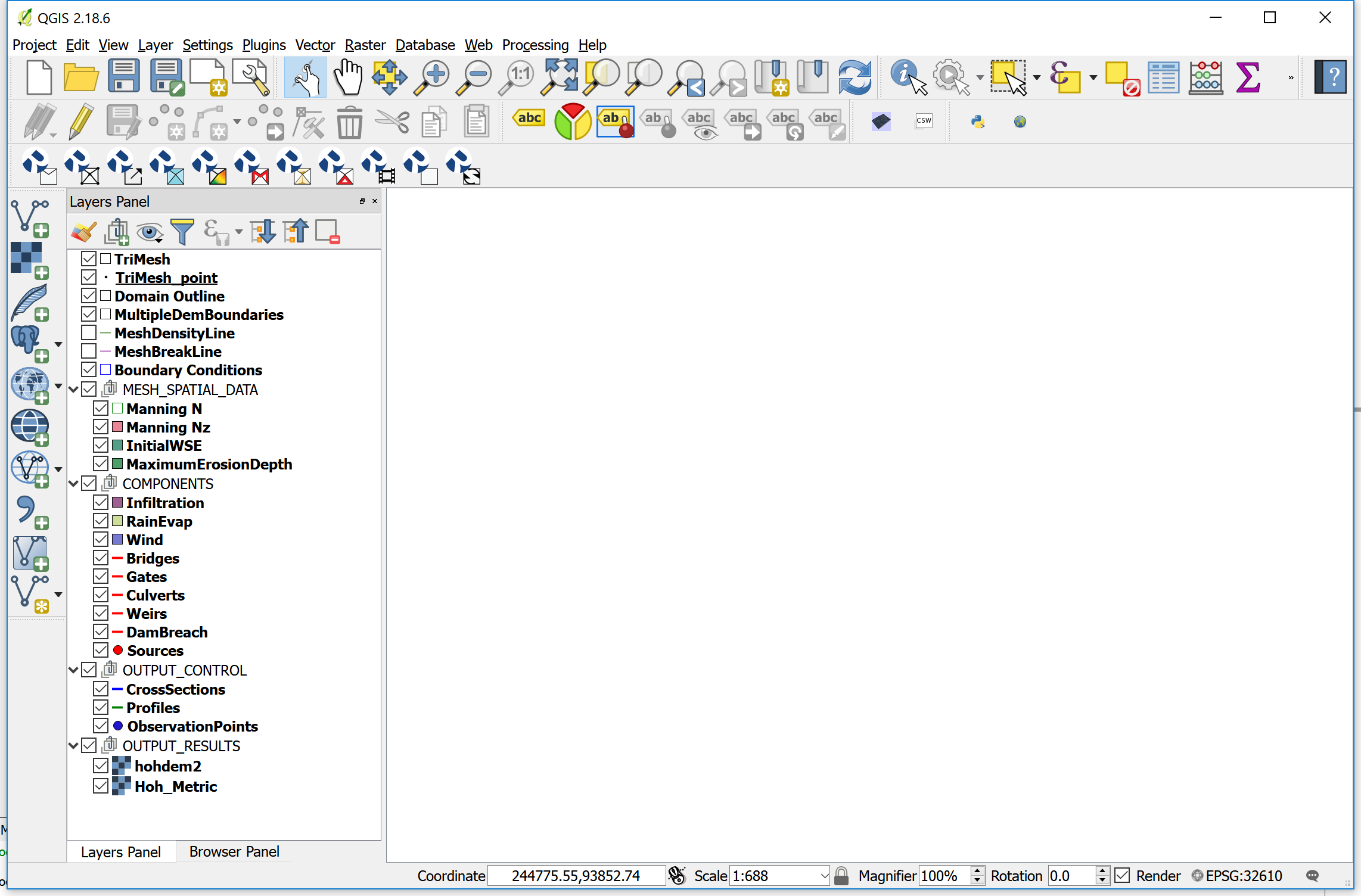

Cuando se crea un proyecto nuevo de RiverFlow2D en QGIS, el complemento crea varias capas vacías, cada una con un propósito específico y asociada a determinados componentes o módulos. El conjunto estándar incluye las capas representadas en la figura. La descripción de cada capa se incluye en la tabla.

Capas estándar creadas al usar el comando New RiverFlow2D Project.

                                  **Contenido**

                                  **Contenido**
TriMesh Polygon Contiene las celdas triangulares de la malla. El programa de generación de mallas la crea automáticamente.
Domain Outline Polygon Contenedor del polígono externo requerido que define la extensión del área de modelación. También puede incluir polígonos internos que representan islas impermeables u otros obstáculos que no contendrán celdas. Cada polígono tiene un atributo CellSize que controla el tamaño aproximado de triángulo deseado para la malla generada.
MultipleDemBoundaries Polygon Se utiliza para introducir polígonos que definen áreas con diferentes conjuntos de datos de elevación del terreno. Cada polígono se puede asociar a una capa ráster diferente que contenga un modelo de elevación del terreno.
MeshDensityLine Line Se utiliza para introducir polilíneas a lo largo de las cuales el programa de generación de mallas refinará la malla según el atributo CellSize de cada polilínea. Las líneas no obligan al generador de mallas a crear nodos a lo largo de ellas. En este sentido, actúan como breaklines blandas.
MeshBreakLine Line Se utiliza para introducir polilíneas a lo largo de las cuales el programa de generación de mallas refinará la malla según el atributo CellSize de cada polilínea. Las líneas obligan al generador de mallas a crear nodos a lo largo de ellas. Por lo tanto, actúan como breaklines duras.
Boundary Conditions Polygon Contenedor de polígonos que definen los límites abiertos del modelo, ya sean de entrada o de salida. Todas las celdas de límite ubicadas dentro de estos polígonos serán celdas de límite abierto.
MESH_SPATIAL_DATA
Multiple DEM Boundaries Polygon Contenedor de polígonos sobre los que se utilizarán diferentes rásteres de elevación (por ejemplo, DEM) para interpolar las elevaciones de las celdas.
Manning N Polygon Define áreas con diferentes valores de n de Manning.
Manning Nz Polygon Acepta polígonos asociados a archivos que contienen tablas de n de Manning en función de la profundidad.
InitialWSE Polygon Contenedor de áreas de elevaciones iniciales de la superficie del agua (WSE).
MaximumErosionDepth Polygon Contenedor de polígonos con el atributo Maximum Erosion Depth (MED). Al utilizar el módulo Sediment Transport ST, el modelo no permitirá que la erosión reduzca la elevación del lecho por debajo de la elevación inicial del lecho menos MED.
COMPONENTS
Infiltration Polygon Define áreas con diferentes parámetros de infiltración.
RainEvap Polygon Contenedor de áreas asociadas a una intensidad de lluvia y evaporación.
Wind Polygon Define áreas asociadas a una serie temporal de velocidad del viento que se utilizará en el modelo para calcular el esfuerzo del viento sobre la superficie del agua.
Bridges Line Incluye polilíneas que definen puentes. Cada entidad tendrá datos específicos que caracterizan la sección transversal del puente. Además, las líneas actuarán como breaklines duras.
Gates Line Incluye polilíneas que definen compuertas. Cada entidad tendrá datos específicos que caracterizan la compuerta, incluida la tabla de apertura de la compuerta. Además, cada línea actuará como una breakline dura.
Culverts Line Contiene líneas que conectan dos puntos del área de modelación mediante alcantarillas. El modelo calculará el caudal de la alcantarilla según los datos proporcionados y transferirá el caudal desde la celda de entrada de la alcantarilla hasta la celda de salida de la alcantarilla.
Weirs Line Contenedor de polilíneas que definen vertederos. Cada entidad tendrá datos específicos que caracterizan el vertedero. La línea actuará como una breakline dura.
DamBreach Line Contiene polilíneas que representan presas o diques en planta. Permiten al modelo calcular el caudal a través de brechas en diques o presas.
Sources Point Contenedor de fuentes o sumideros puntuales. Los datos de la fuente incluyen una serie temporal de caudal frente al tiempo. Al utilizar el módulo Pollutant Transport PL, los datos deben incluir concentraciones para cada contaminante además del caudal. Los sumideros se definen mediante caudales negativos.
OilSpills Point Contenedor de ubicaciones de derrames dentro de la malla. Cada punto de derrame necesita datos para definir el volumen del derrame y otros parámetros necesarios para simular la trayectoria y el comportamiento del petróleo basándose en resultados existentes de una ejecución hidrodinámica.
Piers Point Contenedor de ubicaciones de pilas de puente. Las pilas se utilizan para introducir datos que permitirán al modelo calcular la socavación alrededor de las pilas del puente.
Abutments Line Contenedor de ubicaciones de estribos de puente. Los estribos se utilizan para introducir datos que permitirán al modelo calcular la socavación alrededor de los estribos del puente.
StormDrain Point Contenedor para indicar puntos de intercambio de flujo entre el agua superficial y la red de drenaje pluvial de un modelo EPA-SWMM.
OUTPUT_CONTROL
CrossSections Line Contenedor de líneas que definen secciones transversales donde el modelo escribirá resultados, incluido el caudal, para cada intervalo de informe.
Profiles Line Define perfiles donde el modelo escribirá en archivos de texto los resultados de cada intervalo de informe.
Observation Points Point Contenedor de ubicaciones donde el modelo escribirá resultados en cada intervalo de informe.
OUTPUT_RESULTS Grupo que incluye capas con resultados del modelo que serán incorporadas por el programa al crear gráficos específicos con los resultados del modelo.
Capas de RiverFlow2D.
