Cálculos de posprocesamiento

RiverFlow2D tiene tres controles de salida que facilitan al usuario analizar los resultados de las corridas en sitios específicos en el calculador de dominio. Estos controles de salida son: puntos de observación, secciones transversales y perfiles.

Este tutorial ilustra cómo incorporar los controles de salida en un modelo usando la interfaz de QGIS. El procedimiento incluye los siguientes pasos:

1. Abrir un proyecto existente de RiverFlow2D.

2. Crear las capas ObservationPoints, CrossSections y Profiles, y dibujar los controles de salida.

3. Generar la malla.

4. Ejecutar el modelo.

5. Revisar los archivos de salida.

Los archivos requeridos para seguir este tutorial se pueden extraer del archivo zip 'ExampleProjects' en la carpeta 'OutControlTutorial'. Este zip se descarga por separado de los materiales de instalación.

Abrir un proyecto existente

1. Abra QGIS

2. En el menú Project haga clic en Open... y busque el proyecto existente: 'OutControlTutorial.qgz'.

   Este proyecto contiene las capas del contorno del dominio, el Modelo Digital de Elevación (DEM) del lecho del río en formato ráster y la capa con las condiciones de borde donde el afluente está en la parte superior izquierda y el efluente en la parte inferior izquierda. Las condiciones de borde son un hidrograma con un caudal máximo de 6,500 \(ft^3/s\) y la condición de salida está configurada como Free outflow. Al abrir el proyecto verá una imagen del proyecto cargada en QGIS como se muestra en la Figura 17.1.

Crear una plantilla de las capas ObservationPoints, CrossSections y Profiles y dibujar los controles de salida

Para agregar las plantillas donde se dibujan los diferentes controles de salida, siga los pasos siguientes:

1. Crear las plantillas de las capas ObservationPoints, CrossSections y Profiles: en la barra de herramientas de RiverFlow2D haga clic en el botón New Template Layer.



2. En la ventana del complemento active las casillas ObservationPoints, CrossSections y Profiles, como se muestra en la figura siguiente:



3. Edite las capas y dibuje los controles de salida: en el panel Layers, seleccione las capas ObservationPoints, CrossSections y Profiles una por una.

4. Haga clic en el botón Toggle Editing:



   Aparecerá un lápiz en la etiqueta de las capas, lo que indica que están en modo de edición:



5. Dibuje las líneas o puntos que representan el control de salida: para dibujar las secciones transversales, perfiles o puntos de observación, se usará la herramienta Add Feature.

   Para las capas CrossSections y Profiles, el icono para el botón Add Feature es



   en el caso de una capa de puntos como ObservationPoints, el icono es



6. Dibujar las secciones transversales: seleccione la capa CrossSection y active el botón Add Feature.

7. Dibuje tres secciones: una al inicio del canal, otra en el medio y la tercera casi al final del canal; identifique (XSECID) como: Section1, Section2 y Section3, con intervalos (ND_CS) de 10, 15 y 20 respectivamente. Las tablas de atributos de las secciones serán como se muestra en la Figura 17.3 y al final del dibujo debería aparecer una imagen similar a la mostrada en la Figura 17.4.

1. Guarde el polígono haciendo clic en el botón Save y haga clic en el botón Toggle Editing para desactivar el modo de edición en la capa CrossSections.

2. Dibujar el perfil: seleccione la capa Profile y active el botón Add Feature; dibuje el perfil a lo largo del eje central del canal, el identificador (PROFILEID) es Profile1 y el número de intervalos (ND_PR) es igual a 50. La tabla de atributos será como se muestra en la Figura 17.5. Una vez finalizado el dibujo, debería aparecer como se muestra en la Figura 17.6.

1. Para finalizar el dibujo del perfil, guarde el polígono haciendo clic en el botón Save y haga clic en el botón Toggle Editing para desactivar el modo de edición en la capa Profile.

2. Dibujar los puntos de observación: seleccione la capa ObservationPoints y active el botón Add Feature; dibuje dos puntos de observación, el primero entre las secciones 1 y 2 y el segundo entre las secciones 2 y 3. Como identificador, (Obsid) se asigna Point1 y Point2 respectivamente. Las tablas de atributos serán como se muestra en la Figura 17.7 y al final del dibujo debería tener una imagen similar a la mostrada en la Figura 17.8.

1. Para terminar el dibujo de los puntos de observación, haga clic de nuevo en el botón Toggle Editing para desactivar el modo de edición de la capa ObservationPoints.

Generar la malla

La malla se genera con el botón Generate TriMesh.

El resultado es una malla de aproximadamente 9,000 celdas, como se muestra en la Figura 17.9.

Exportar archivos a RiverFlow2D

Ahora que la malla está generada y las demás capas están listas, exporte los archivos en el formato requerido por RiverFlow2D.

1. Haga clic en el botón Export RiverFlow2D.

1. En el diálogo seleccione la capa ráster del Modelo Digital de Elevación (DEM) y el nombre del proyecto.

2. Active la capa DEM antes de ejecutar el complemento.

Una vez ejecutado el complemento, se mostrará la ventana de exportación correspondiente al ejemplo.

Figura 17.10

1. Una vez introducida la información, haga clic en [OK] para exportar. En Hydronia2DMS versión 10 y posteriores, después de exportar aparece el diálogo Open DIP. QGIS DIP está seleccionado de forma predeterminada; haga clic en OK para abrirlo dentro de QGIS. Para consultar la alternativa independiente histórica, expanda More options, seleccione Classic DIP y haga clic en OK.

Ejecutar el modelo

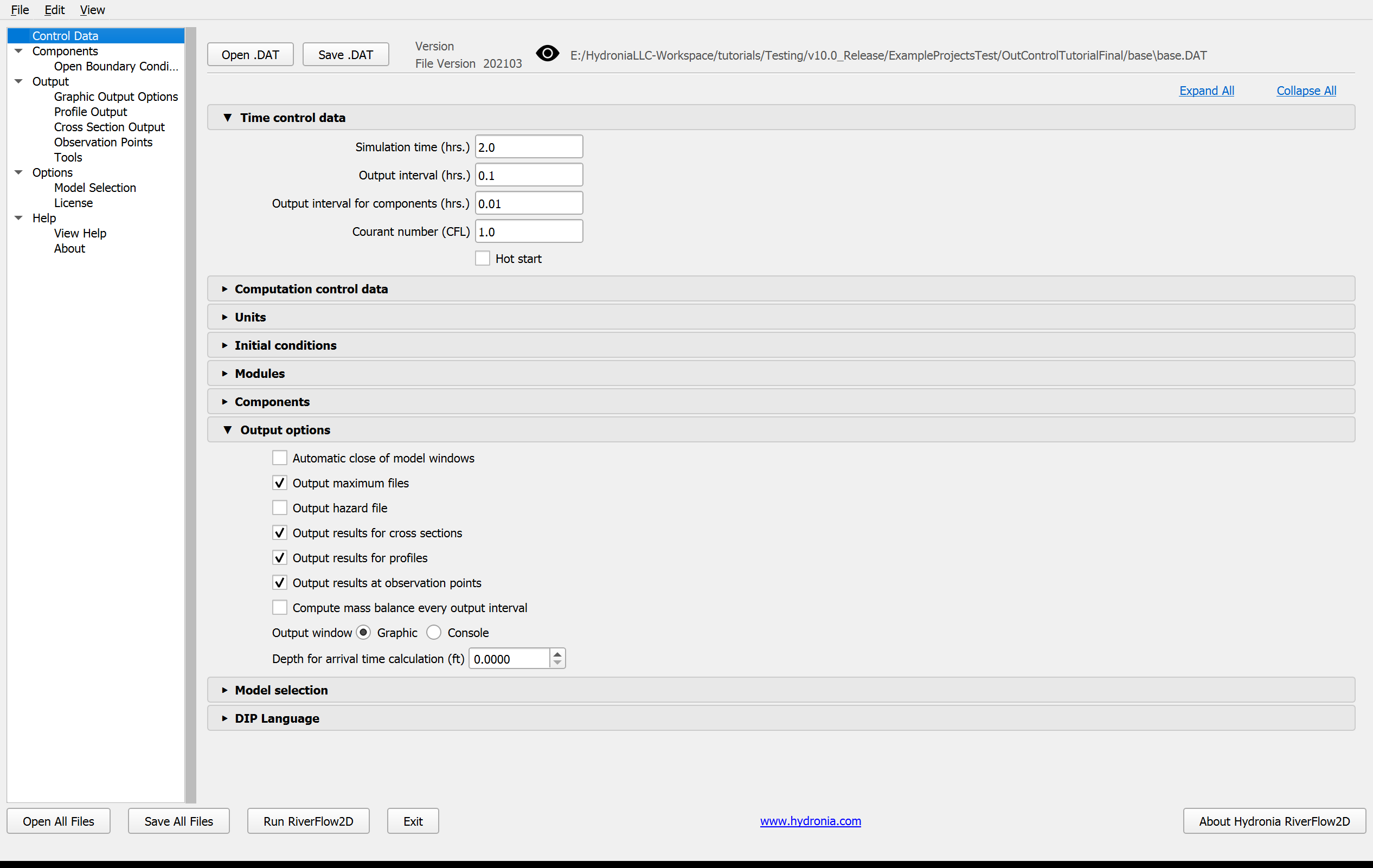

Después de exportar, RiverFlow2D se abre con el proyecto 'OutControl.DAT' y muestra el panel Control Data.

Figura 17.11

El siguiente panel de Classic DIP se conserva como referencia de los valores heredados:

En Output Options están seleccionadas las salidas para Cross Sections, Profiles y Observation Points. Deje los demás parámetros con sus valores predeterminados.

Haga clic en Run RiverFlow2D. La ventana de estado informa el tiempo de simulación, el error de conservación de volumen y los caudales de entrada y salida.

Figura 17.12

Revisar los archivos de salida

RiverFlow2D genera archivos '.xseci' y '.xsece' para las secciones transversales, '.prfi' y '.prfe' para los perfiles, y '.outi' y '.oute' para los puntos de observación.

Figura 17.13

Figura 17.14

Figura 17.15
