Descripción general de HydroBID Flood

Cuando crea un proyecto nuevo de HydroBID Flood en QGIS, el complemento crea varias capas vacías, cada una con una finalidad específica y asociada a determinados componentes o módulos. El conjunto estándar incluye las capas que se muestran en la figura. La descripción de cada capa se incluye en la tabla.

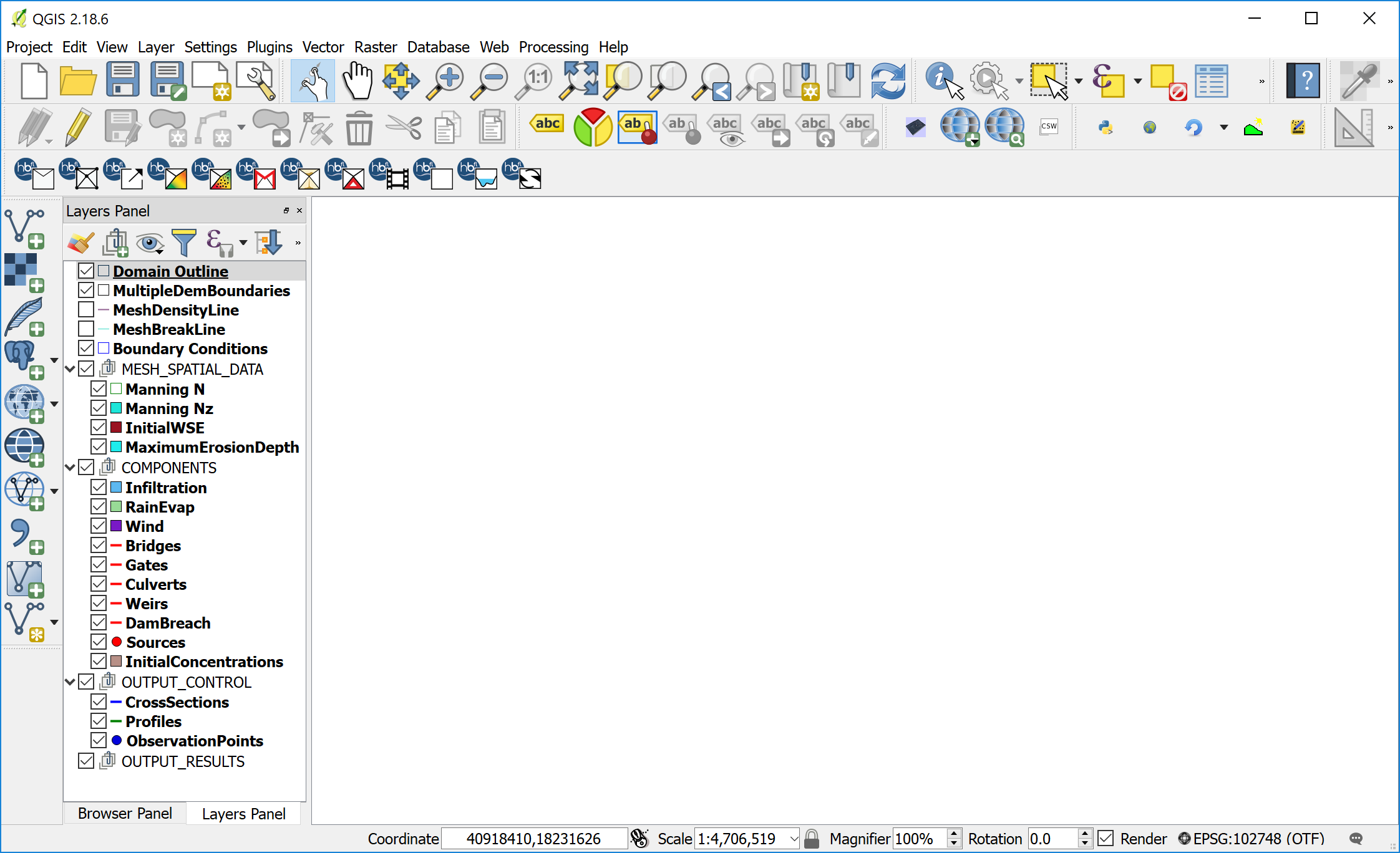

Capas estándar creadas al utilizar el comando New HydroBID Flood Project.

                                  **Contenido**

                                  **Contenido**
TriMesh Polygon Contiene las celdas triangulares de la malla. El programa de generación de mallas la crea automáticamente.
Domain Outline Polygon Contenedor del polígono externo obligatorio que define la extensión del área de modelado. También puede incluir polígonos internos que representan islas impermeables u otros obstáculos que no contendrán celdas. Cada polígono tiene un atributo CellSize que controla el tamaño aproximado deseado de los triángulos de la malla generada.
MultipleDemBoundaries Polygon Se utiliza para introducir polígonos que definen áreas con diferentes conjuntos de datos de elevación del terreno. Puede asociar cada polígono a una capa ráster distinta que contenga un modelo de elevación del terreno.
MeshDensityLine Line Se utiliza para introducir polilíneas a lo largo de las cuales el programa de generación de mallas refinará la malla según el atributo CellSize de cada polilínea. Las líneas no obligan al generador de mallas a crear nodos a lo largo de ellas. En este sentido, actúan como líneas de rotura blandas.
MeshBreakLine Line Se utiliza para introducir polilíneas a lo largo de las cuales el programa de generación de mallas refinará la malla según el atributo CellSize de cada polilínea. Las líneas sí obligan al generador de mallas a crear nodos a lo largo de ellas. Por tanto, actúan como líneas de rotura duras.
Boundary Conditions Polygon Contenedor de polígonos que definen las condiciones de contorno abiertas del modelo, ya sean de entrada o de salida. Todas las celdas de contorno situadas dentro de estos polígonos serán celdas de contorno abiertas.
MESH_SPATIAL_DATA
Multiple DEM Boundaries Polygon Contenedor de polígonos sobre los que se utilizarán diferentes rásteres de elevación (por ejemplo, DEM) para interpolar las elevaciones a las celdas.
Manning N Polygon Define áreas con diferentes valores de Manning n.
Manning Nz Polygon Acepta polígonos asociados a archivos que contienen tablas de Manning n en función de la profundidad.
InitialWSE Polygon Contenedor de áreas con elevaciones iniciales de la superficie del agua (WSE).
MaximumErosionDepth Polygon Contenedor de polígonos con el atributo de profundidad máxima de erosión (MED). Al utilizar el módulo de Transporte de sedimentos ST, el modelo no permitirá que la erosión reduzca la elevación del lecho por debajo de la elevación inicial del lecho menos MED.
COMPONENTS
Infiltration Polygon Define áreas con diferentes parámetros de infiltración.
RainEvap Polygon Contenedor de áreas asociadas a una intensidad de precipitación y evaporación.
Wind Polygon Define áreas asociadas a una serie temporal de velocidad del viento que se utilizará en el modelo para calcular el esfuerzo del viento sobre la superficie del agua.
Bridges Line Incluye polilíneas que definen puentes. Cada entidad tendrá datos específicos que caracterizan la sección transversal del puente. Además, las líneas actuarán como líneas de rotura duras.
Gates Line Incluye polilíneas que definen compuertas. Cada entidad tendrá datos específicos que caracterizan la compuerta, incluida la tabla de apertura de la compuerta. Además, cada línea actuará como una línea de rotura dura.
Culverts Line Contiene líneas que conectan dos puntos del área de modelado mediante alcantarillas. El modelo calculará el caudal de la alcantarilla según los datos proporcionados y transferirá el caudal de la celda de entrada de la alcantarilla a la celda de salida.
Weirs Line Contenedor de polilíneas que definen vertederos. Cada entidad tendrá datos específicos que caracterizan el vertedero. La línea actuará como una línea de rotura dura.
DamBreach Line Contiene polilíneas que representan presas o diques en planta. Permiten al modelo calcular el caudal a través de las roturas de diques o presas.
Sources Point Contenedor de fuentes o sumideros puntuales. Los datos de las fuentes incluyen una serie temporal de caudal en función del tiempo. Al utilizar el módulo de Transporte de contaminantes PL, los datos deben incluir concentraciones de cada contaminante además del caudal. Los sumideros se definen mediante caudales negativos.
OilSpills Point Contenedor de ubicaciones de derrames dentro de la malla. Cada punto de derrame necesita datos para definir el volumen del derrame y otros parámetros necesarios para simular la trayectoria y el comportamiento del aceite a partir de los resultados existentes de una ejecución hidrodinámica.
Piers Point Contenedor de ubicaciones de pilas de puentes. Las pilas se utilizan para introducir datos que permitirán al modelo calcular la socavación alrededor de las pilas.
Abutments Line Contenedor de ubicaciones de estribos de puentes. Los estribos se utilizan para introducir datos que permitirán al modelo calcular la socavación alrededor de los estribos.
StormDrain Point Contenedor que indica los puntos de intercambio de flujo entre el agua superficial y la red de drenaje pluvial de un modelo EPA-SWMM.
OUTPUT_CONTROL
CrossSections Line Contenedor de líneas que definen secciones transversales donde el modelo escribirá resultados, incluido el caudal, para cada intervalo de informe.
Profiles Line Define perfiles donde el modelo escribirá resultados en archivos de texto para cada intervalo de informe.
Observation Points Point Contenedor de ubicaciones donde el modelo escribirá resultados en cada intervalo de informe.
OUTPUT_RESULTS Group Grupo que incluye capas con resultados del modelo que el programa incorporará al crear gráficos específicos con resultados del modelo.
Capas de HydroBID Flood.
