Simulación de transporte de sedimentos en suspensión con entradas de concentraciones

En el modelo de transporte de sedimentos puede definir entradas de concentraciones de sedimentos en suspensión. Esto es útil para representar la distribución espacial de dichos sedimentos en el dominio de modelación. Este ejercicio ilustra cómo configurar y realizar una simulación de transporte de sedimentos en suspensión usando HydroBID Flood, en la que existe una entrada de concentraciones de sedimentos en suspensión mediante la interfaz de QGIS. El procedimiento incluye los siguientes pasos:

1. Abrir un proyecto HydroBID Flood existente.

2. Exportar el proyecto a Hydronia Data Input Program.

3. Editar los parámetros en Hydronia Data Input Program.

4. Ejecutar el modelo.

Los archivos necesarios para seguir este tutorial se pueden extraer del archivo zip 'ExampleProjects', en la carpeta 'SuspendedSediments'. Este zip se descarga por separado de los materiales de instalación.

Abrir un proyecto existente

1. Abra QGIS.

2. En el menú principal vaya a Project \(\rightarrow\) Open... y busque la carpeta del ejercicio existente: '\ExampleProjects\SuspendedSediments\suspendedsed.qgz'.

Este proyecto incluye capas preconfiguradas: un contorno del dominio con celdas de 100 m, el Modelo Digital de Elevación (DEM) del lecho del río en formato ráster y la capa de condiciones de frontera, cuya entrada se ubica en la parte superior derecha y cuya salida está en la inferior izquierda. Las condiciones de frontera son un hidrograma con un caudal pico de 220000 \(ft^3/s\) y la condición de salida se establece como Uniform Flow Condition. Al abrir el proyecto verá una imagen cargada en QGIS, como se muestra en la Figura 10.1.

Exportar archivos a HydroBID Flood

El proyecto ya está configurado en QGIS, por lo que puede exportar los archivos a HydroBID Flood.

1. Haga clic en Export HydroBID Flood.

1. Seleccione la capa ráster del Modelo Digital de Elevación (DEM) y el nombre del proyecto.

2. Active la capa DEM antes de ejecutar el complemento.

1. Haga clic en [OK] para iniciar la exportación.

En Hydronia2DMS versión 10 y posteriores, después de exportar aparece el diálogo Open DIP. QGIS DIP está seleccionado de forma predeterminada; haga clic en OK para abrirlo dentro de QGIS. Para consultar la alternativa independiente histórica, expanda More options, seleccione Classic DIP y haga clic en OK.

Para el flujo de trabajo independiente histórico, HydroBID Flood carga automáticamente el archivo base.DAT del proyecto después de la exportación.

Ejecutar el modelo

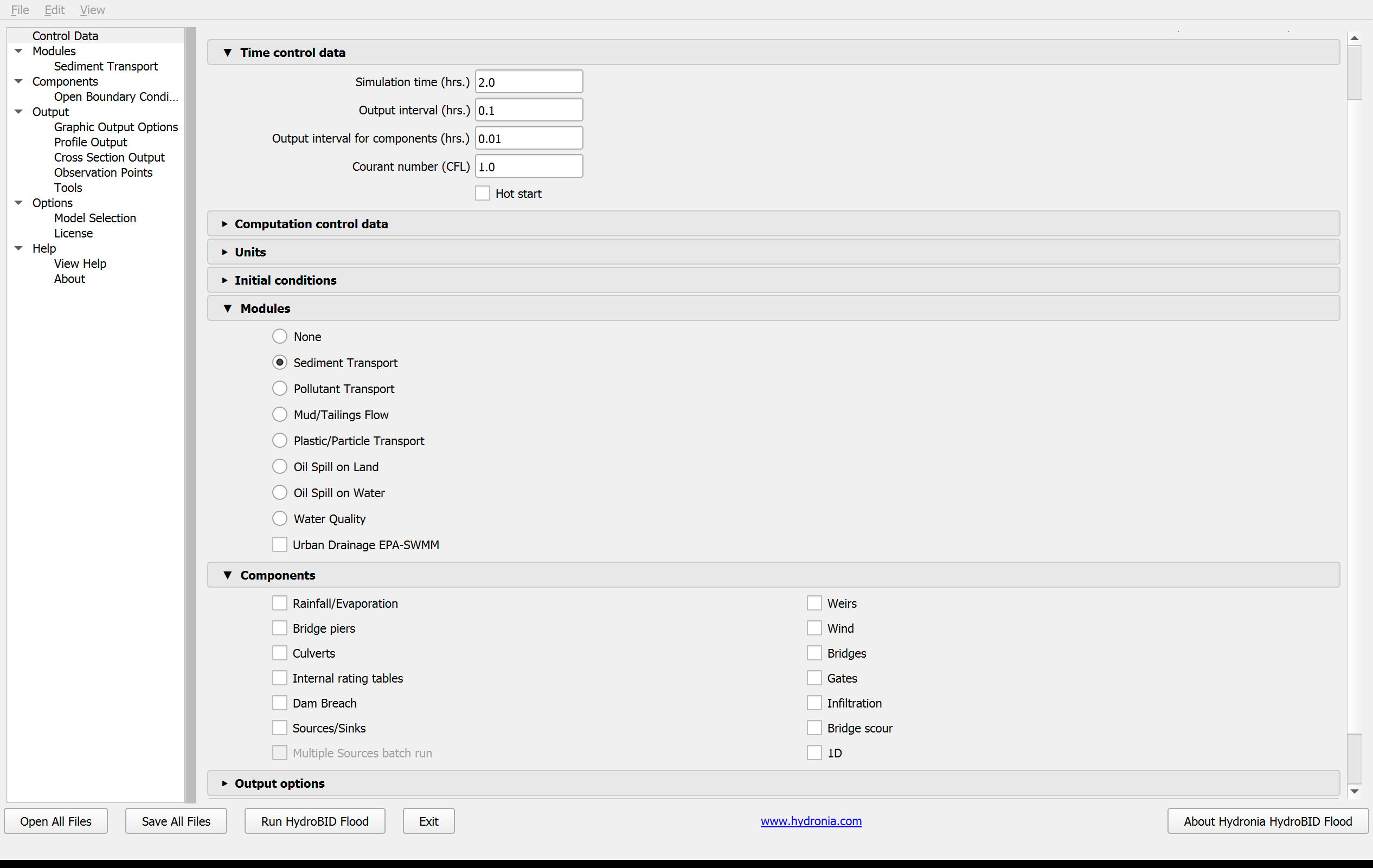

Después de exportar los archivos, HydroBID Flood carga el archivo de proyecto base.DAT y muestra el panel Control Data, como se muestra en la Figura 10.3.

El siguiente panel de Classic DIP se conserva como referencia de los valores heredados:

Observe que el módulo de transporte de sedimentos no está seleccionado de forma predeterminada. Configure Hydronia Data Input Program de la siguiente manera:

1. En el panel Control Data, haga clic en el módulo Sediment Transport. Si tiene una GPU Nvidia, puede hacer clic en HydroBID Flood GPU en Model Selection.

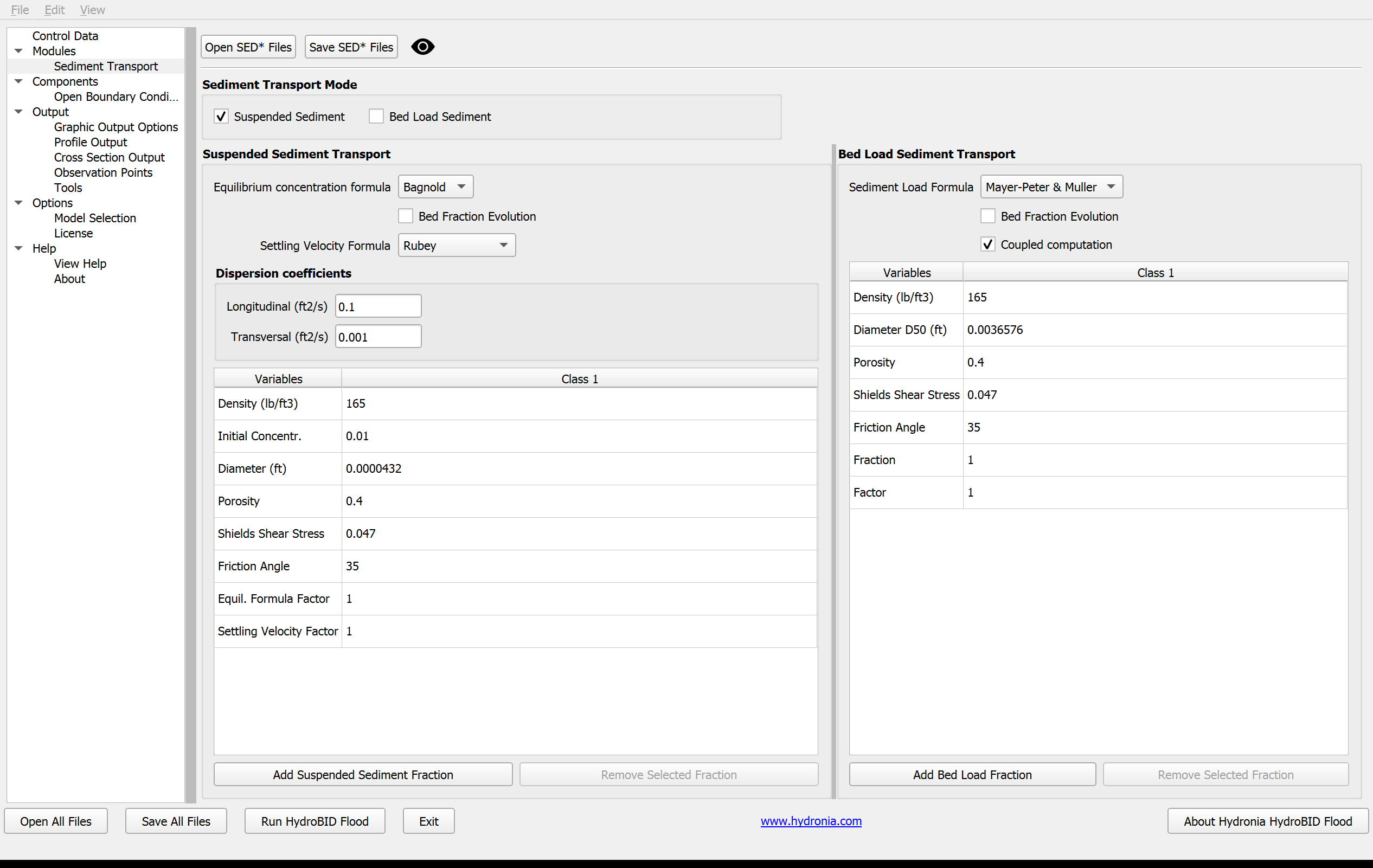

2. Para crear el archivo .SEDB con los parámetros de cálculo del transporte de sedimentos, seleccione Sediment Transport en la lista Modules.

3. Introduzca los parámetros. En este ejemplo, desactive la casilla Bed Load Sediment en Sediment Transport Mode y deje activa la opción Suspended Sediments.

4. En la sección Suspended Sediment Transport, desactive la opción Bed Fraction Evolution.

5. En la sección Dispersion coefficient, introduzca 0.1 para Longitudinal y 0.001 para Transversal.

6. Haga clic en Add Suspended Sediment Fraction para agregar una sola fracción con los valores predeterminados de Hydronia Data Input Program. Se mostrará una imagen similar a la siguiente:



   El siguiente panel de Classic DIP se conserva como referencia de los valores heredados:



   Deje los demás parámetros con sus valores predeterminados.

7. Haga clic en el botón [Save SED* Files], deje el nombre predeterminado y haga clic en [Save].

8. En el panel izquierdo, haga clic en Open Boundary Conditions.

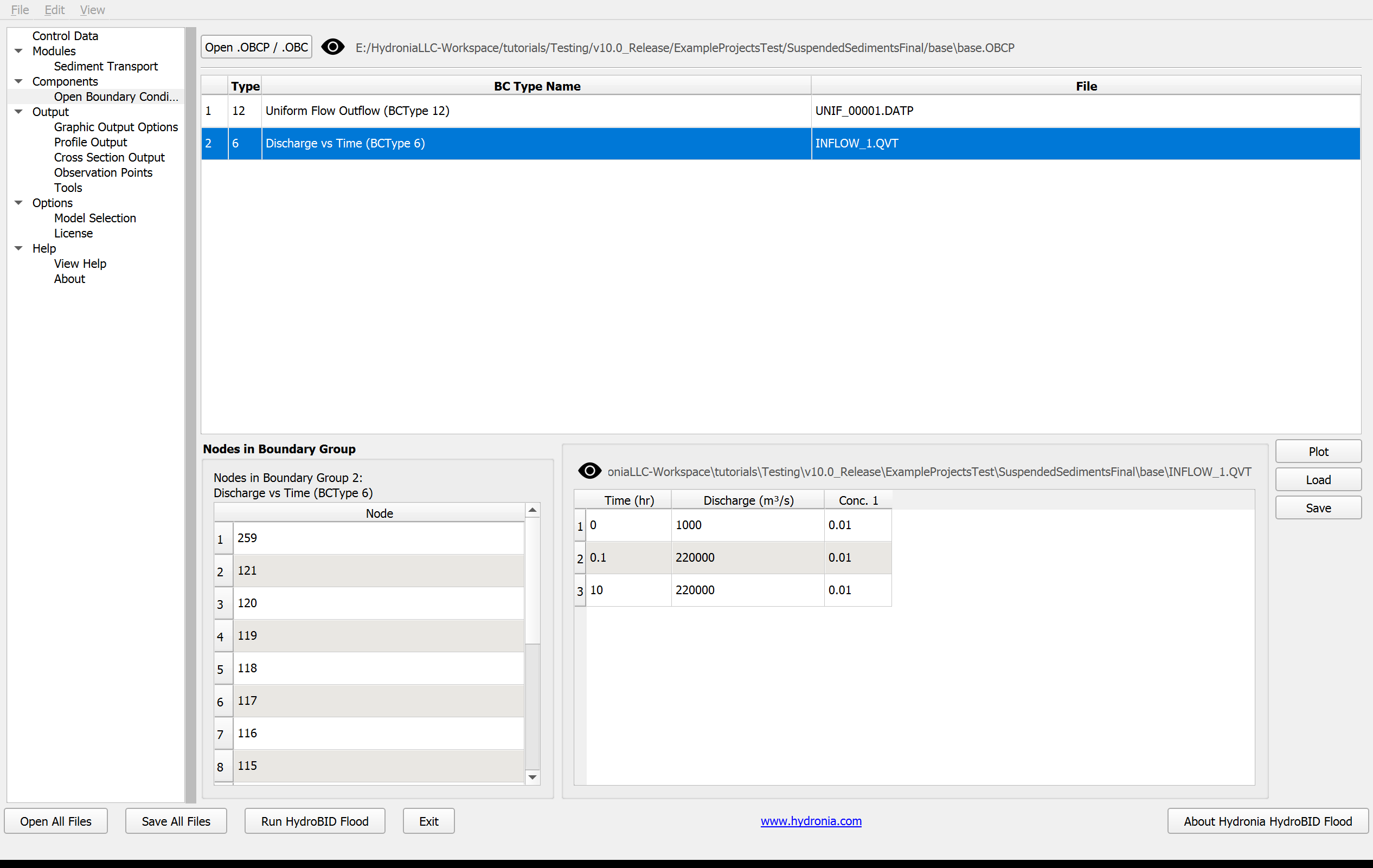

9. En el panel Boundary Conditions, haga clic en la entrada BC 1, Discharge vs. Time. Aparecerá un mensaje que indica que debe agregar una columna por cada concentración configurada en el módulo Sediment Transport:



   El siguiente panel de Classic DIP se conserva como referencia de los valores heredados:



10. En la sección que muestra el contenido del archivo Inflow_1.QVT, desplácese hacia la derecha y agregue la concentración 0.01 en cada fila de la columna Conc.1.

11. Después de introducir los valores, aparecerá un mensaje de advertencia que indica que el archivo Inflow_1.QVT se modificó. Haga clic en [Yes] para guardar los cambios.

12. Para ejecutar el modelo, haga clic en el botón Run HydroBID Flood en la sección inferior de Hydronia Data Input Program.

13. Haga clic en [Yes] cuando se le pregunte si desea guardar los cambios. De forma predeterminada se solicitará sobrescribir el archivo base.DAT; haga clic en [OK].

La ventana que se muestra durante la ejecución informa el tiempo de simulación, el error de conservación del volumen, el caudal total de entrada y salida, la carga de sedimentos en la entrada y la salida, y otros parámetros a medida que avanza la ejecución (Figura 10.6).

Revisar los archivos de salida

HydroBID Flood crea los siguientes archivos para el intervalo de salida definido en el panel Control Data:

cell_st_DDDD_HH_MM_SS.textout

En este nombre, DDDD indica la fecha, HH la hora, MM los minutos y SS los segundos.

El formato de estos archivos es el siguiente: la primera línea indica el número de clases o fracciones de sedimento en suspensión utilizadas en la ejecución de ST, multiplicado por 2 y más 1 (2*NSSNFRAC+1). A continuación aparecen NELEM líneas con los resultados para cada celda de la malla triangular.

Generar un mapa de concentración

1. Haga clic en el botón Results vs Time Maps.

2. Seleccione Concentrations and Properties versus Time Maps.

3. En la sección Maps, seleccione Concentration_1.

4. En la sección Output Times, seleccione el tiempo deseado, por ejemplo, 0000:02:00:00.

5. Mueva el segundo tiempo de salida deseado a la sección Output Map haciendo clic en el botón de flecha derecha.

6. Haga clic en OK para generar el mapa.

Esto concluye el ejercicio Simulación de transporte de sedimentos en suspensión con entradas de concentraciones.
