Derrames de petróleo en ríos. Parte II: Derrame de petróleo

Esta es la segunda parte del tutorial sobre derrames de petróleo en ríos. En la primera parte se explicó cómo configurar y ejecutar la etapa hidrodinámica, en la que el modelo se utilizó para generar el campo de velocidades del río. En esta sección se muestra cómo introducir las ubicaciones de los derrames y otros datos del petróleo para simular sus trayectorias y destino.

Abrir el proyecto con los resultados obtenidos en la Parte I

Utilizaremos los archivos resultantes de la Parte I del tutorial, que deberían haberse generado previamente en la carpeta OilSpillsInARiverPart1, dentro de \\ExampleProjects\\OilSpillsInARiverPart1.

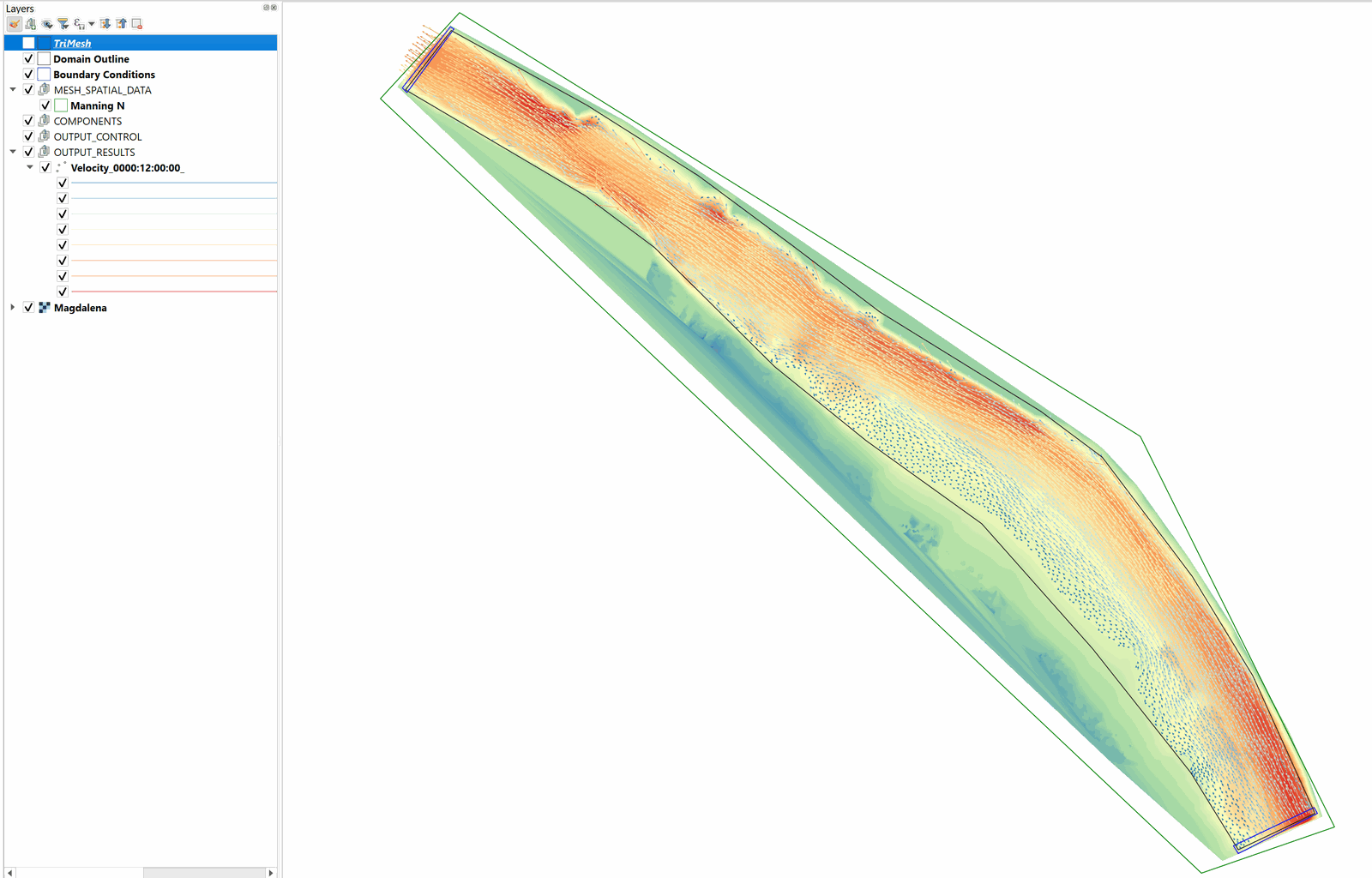

Abra QGIS y luego abra el proyecto resultante de la Parte I, donde se completó la simulación hidrodinámica del río y se creó un mapa del campo de velocidades:

Como alternativa, puede abrir una versión preparada del proyecto de la Parte I ubicada en la carpeta OilSpillsInARiverPart1Final.

Crear la capa OilSpills e introducir la ubicación y los datos del derrame

1. Cree una nueva capa OilSpills: para esto, vaya a la barra de herramientas de OilFlow2D y haga clic en New Template Layer

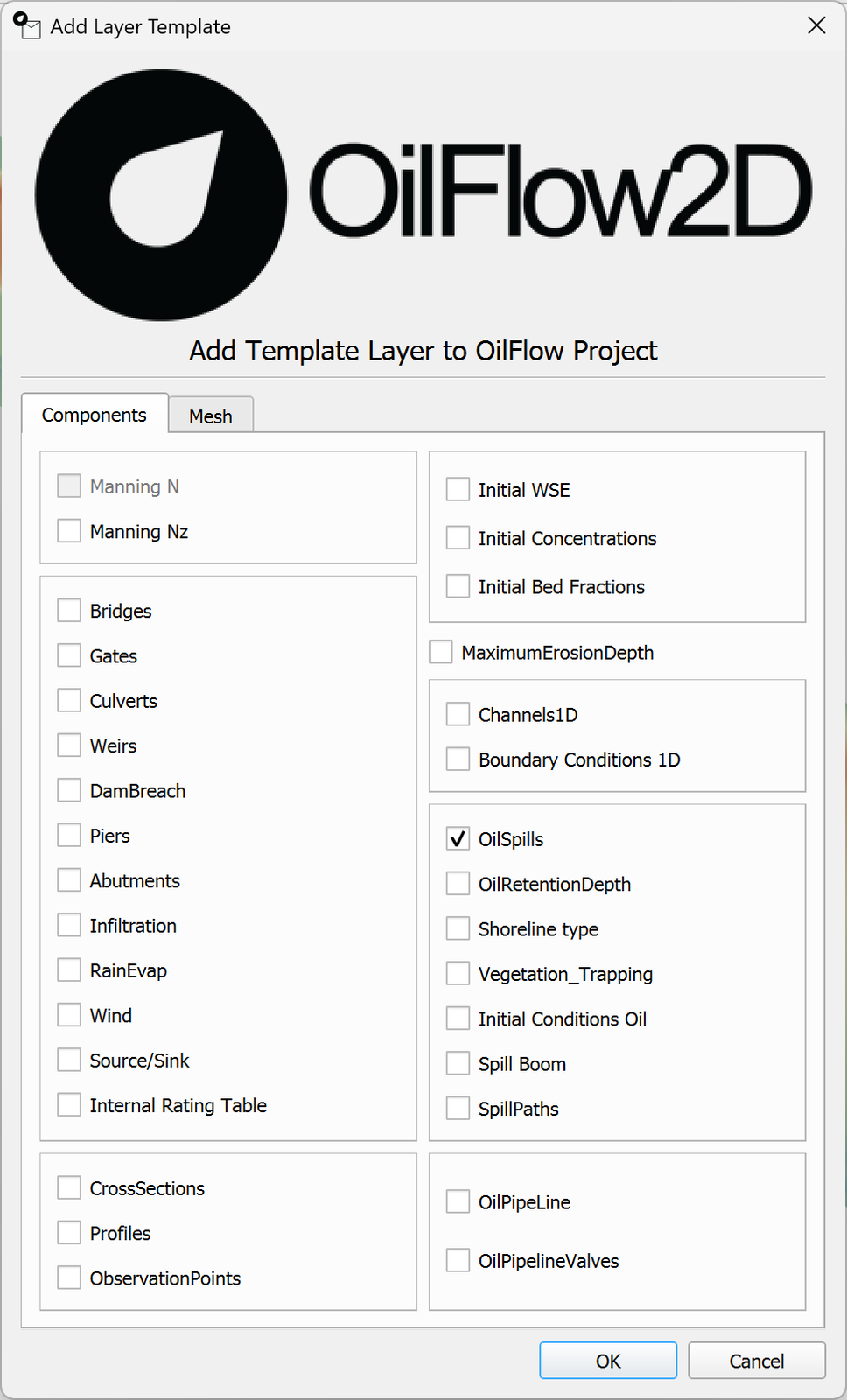

2. En el diálogo Add Template Layer, seleccione la casilla de verificación OilSpills, como se muestra en la figura a continuación y haga clic en OK.



3. Edite la capa OilSpills: en el panel de capas, seleccione la capa OilSpills y haga clic en el botón Toggle Editing de la barra de digitalización

   En la capa OilSpills aparecerá un icono de lápiz que indica que está en modo de edición .

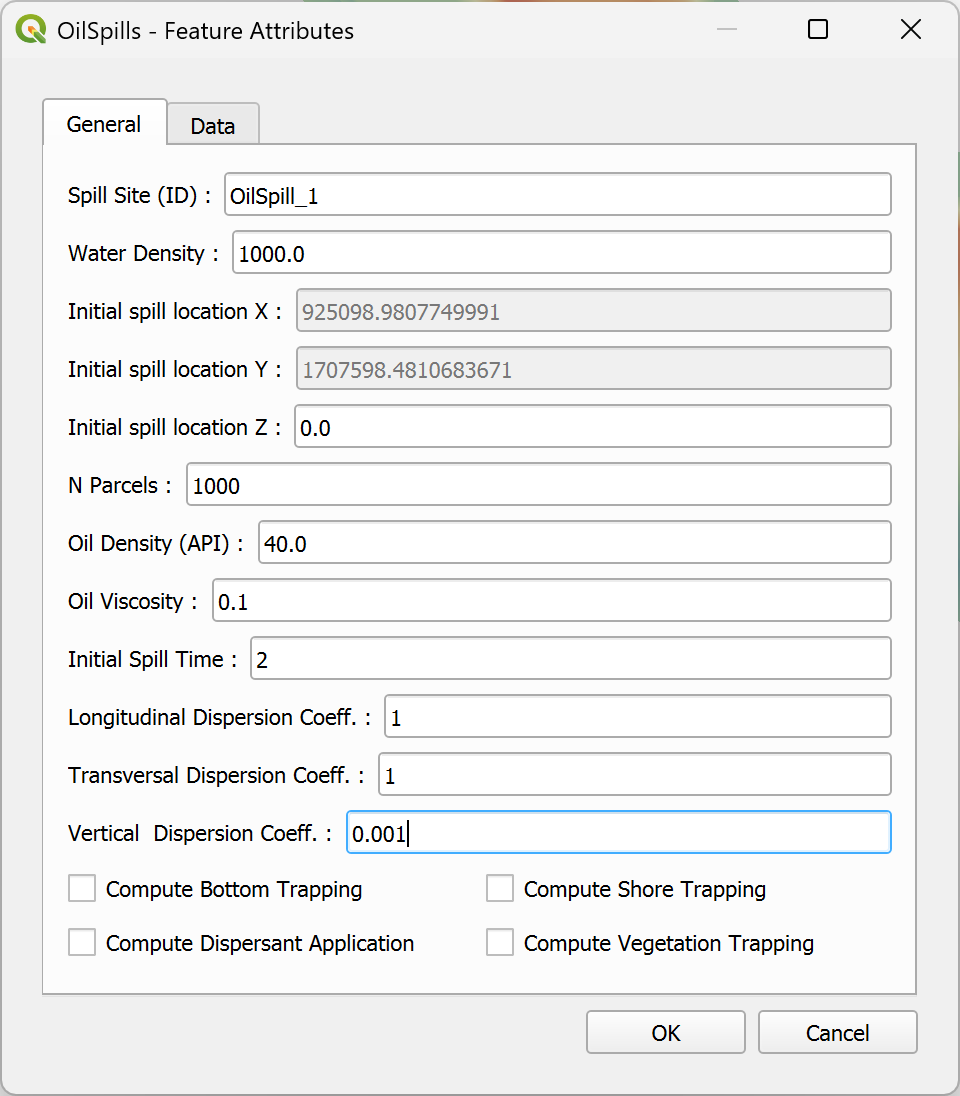

4. Para introducir la ubicación del derrame, haga clic en el botón Add Point Feature de la barra de digitalización y luego haga clic en el lugar donde desea establecer el punto de derrame. Aparecerá el diálogo del derrame de petróleo. Introduzca los datos que se indican en la figura:

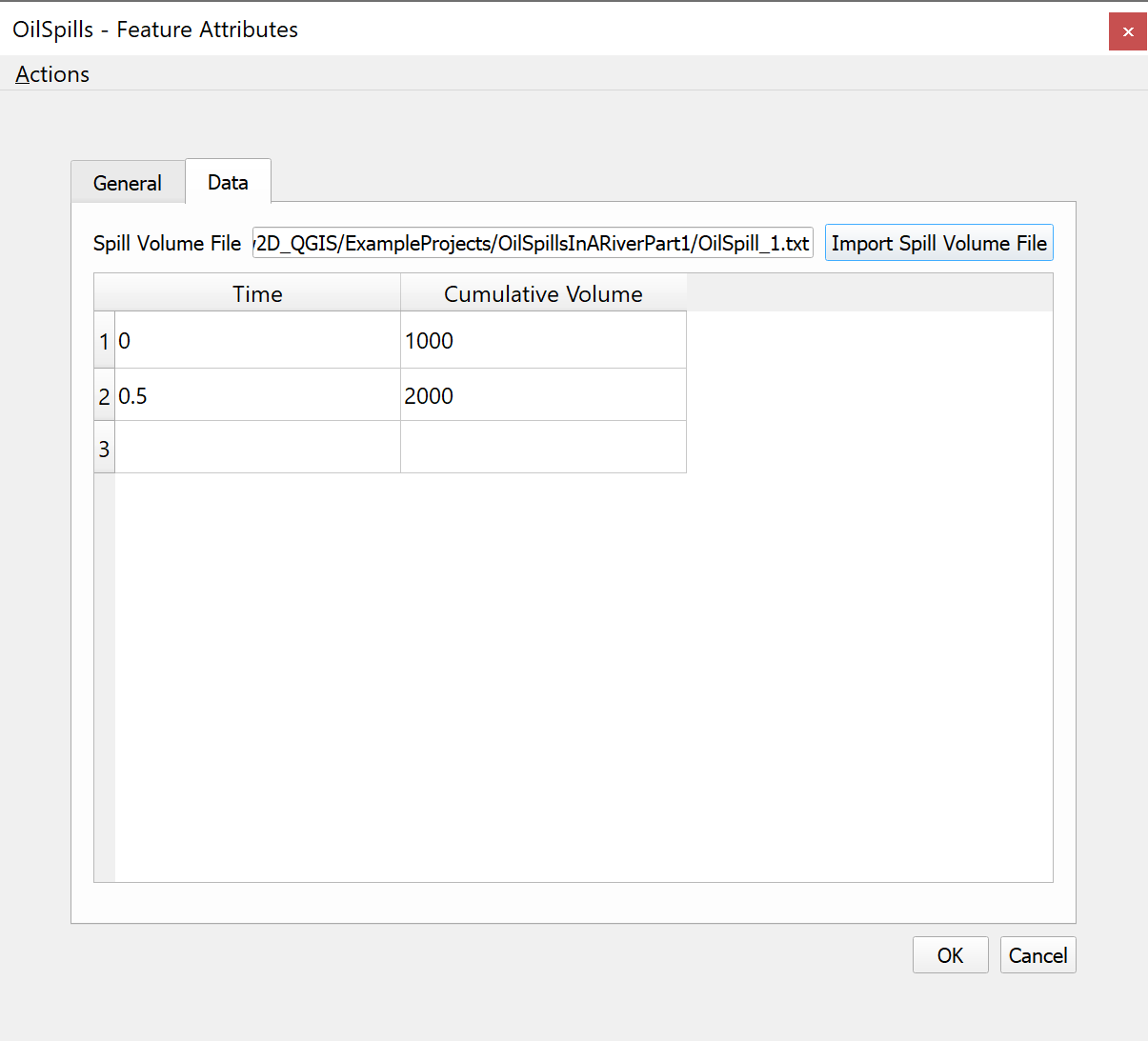

5. Haga clic en el Data panel y abra el archivo de volumen del derrame mediante el botón Import Spill Volume File.

6. Vaya a la carpeta DATA del proyecto y seleccione Oilspill_1.txt.

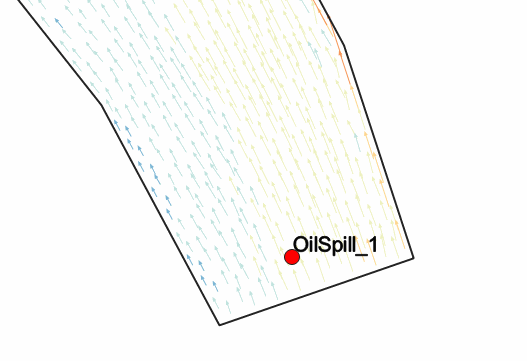

7. Haga clic en OK para cerrar el diálogo y se mostrará el punto de derrame de petróleo:



8. Haga clic en el botón Save Layer Edits y luego en el botón Toggle Editing para finalizar el modo de edición.

Exportar los datos del derrame de petróleo

1. Utilice el comando Export OILW para exportar los datos y ejecutar el modelo.



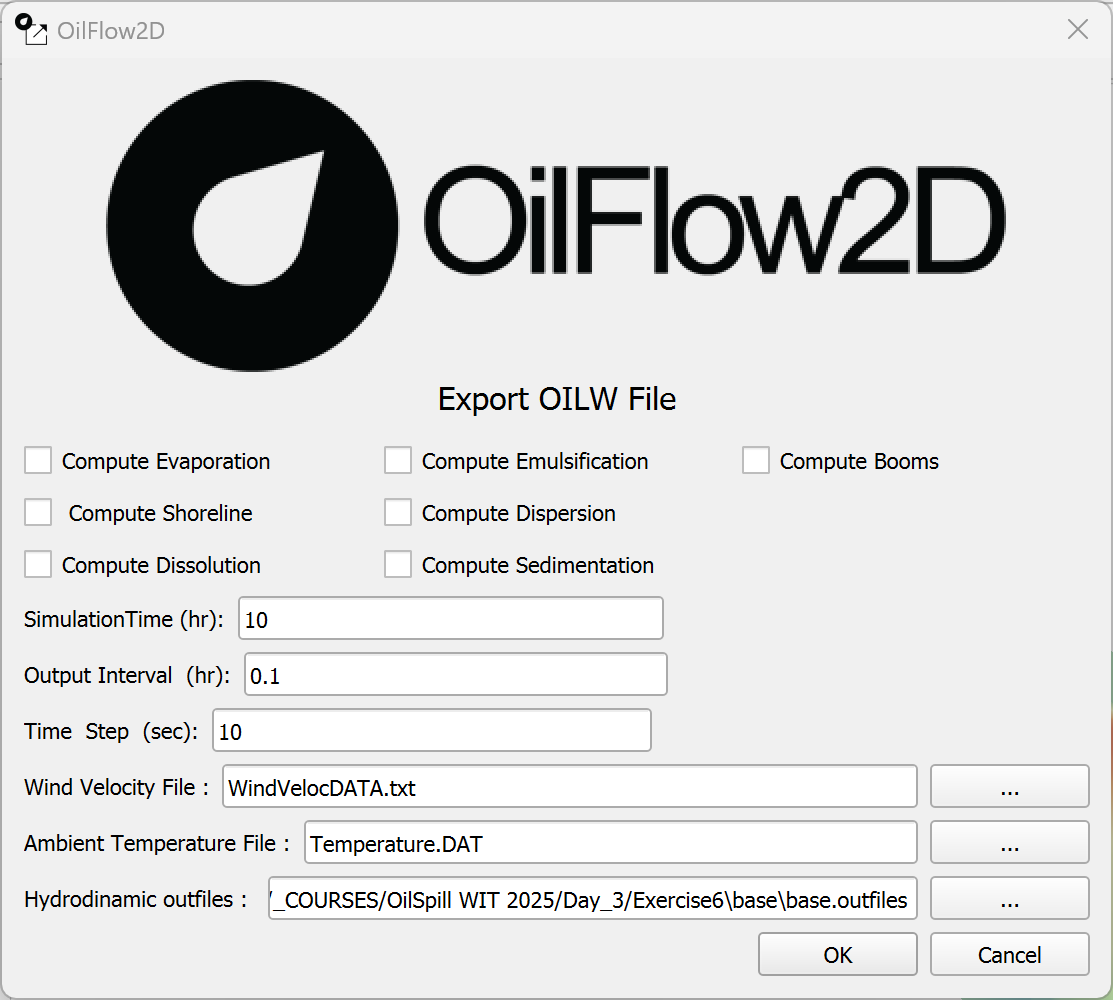

2. En el diálogo, introduzca el tiempo de simulación (12 h), el intervalo de salida (0.5 h) y el paso de tiempo (10 s). Importe los archivos de datos de velocidad del viento (WindVelocData.DAT) y de temperatura ambiente (Temperature.DAT) como se muestra, y haga clic en OK.



   Cuando termine la exportación, los usuarios de la versión 10 o posterior verán el diálogo Open DIP. QGIS DIP está seleccionado de forma predeterminada; haga clic en OK para abrirlo dentro de QGIS. Para utilizar la opción independiente histórica, expanda More options, seleccione Classic DIP y haga clic en OK.

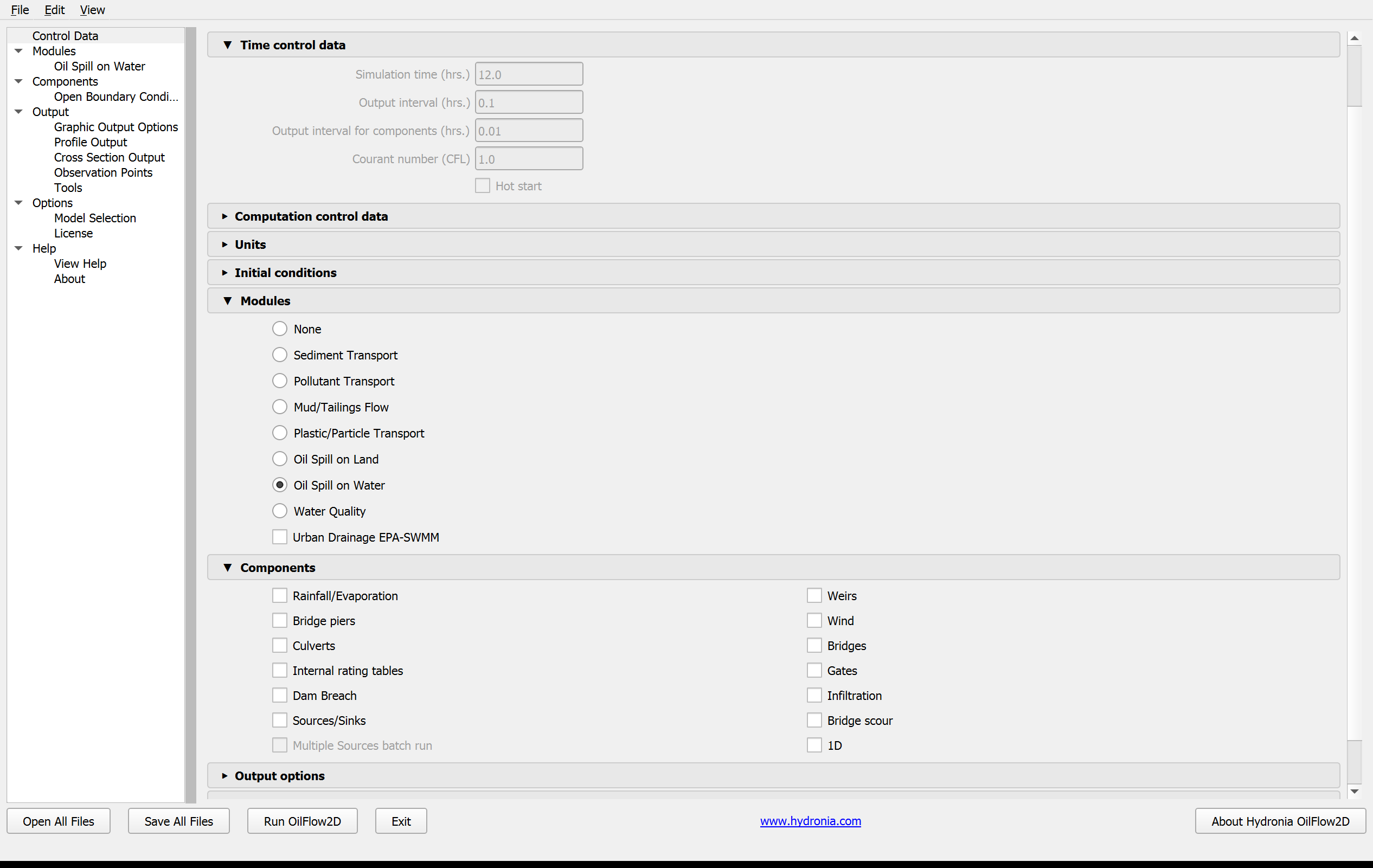

   Con QGIS DIP seleccionado, la interfaz actual se muestra a continuación:



   QGIS DIP y Classic DIP utilizan la misma configuración del proyecto, pero sus interfaces son diferentes. Las versiones independientes antiguas o fuera de mantenimiento pueden abrir Classic DIP automáticamente. A continuación se conservan los ajustes específicos del proyecto en Classic DIP y los pasos de ejecución.

Introducir datos adicionales en Hydronia Data Input Program y ejecutar OilFlow2D

1. Revise los datos en los paneles de Hydronia Data Input Program

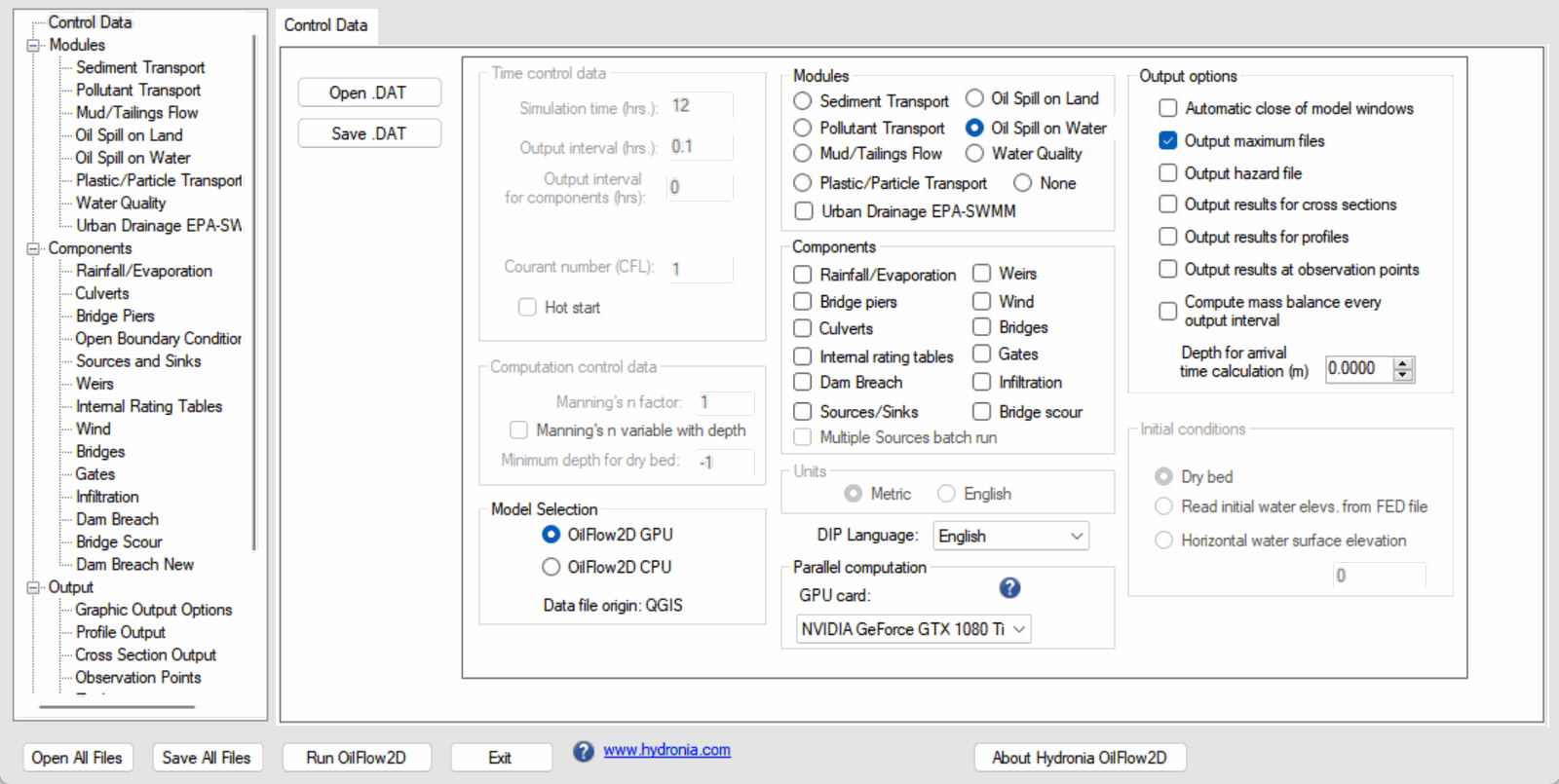

   El siguiente panel Control Data de Classic DIP se conserva como referencia de los valores heredados:

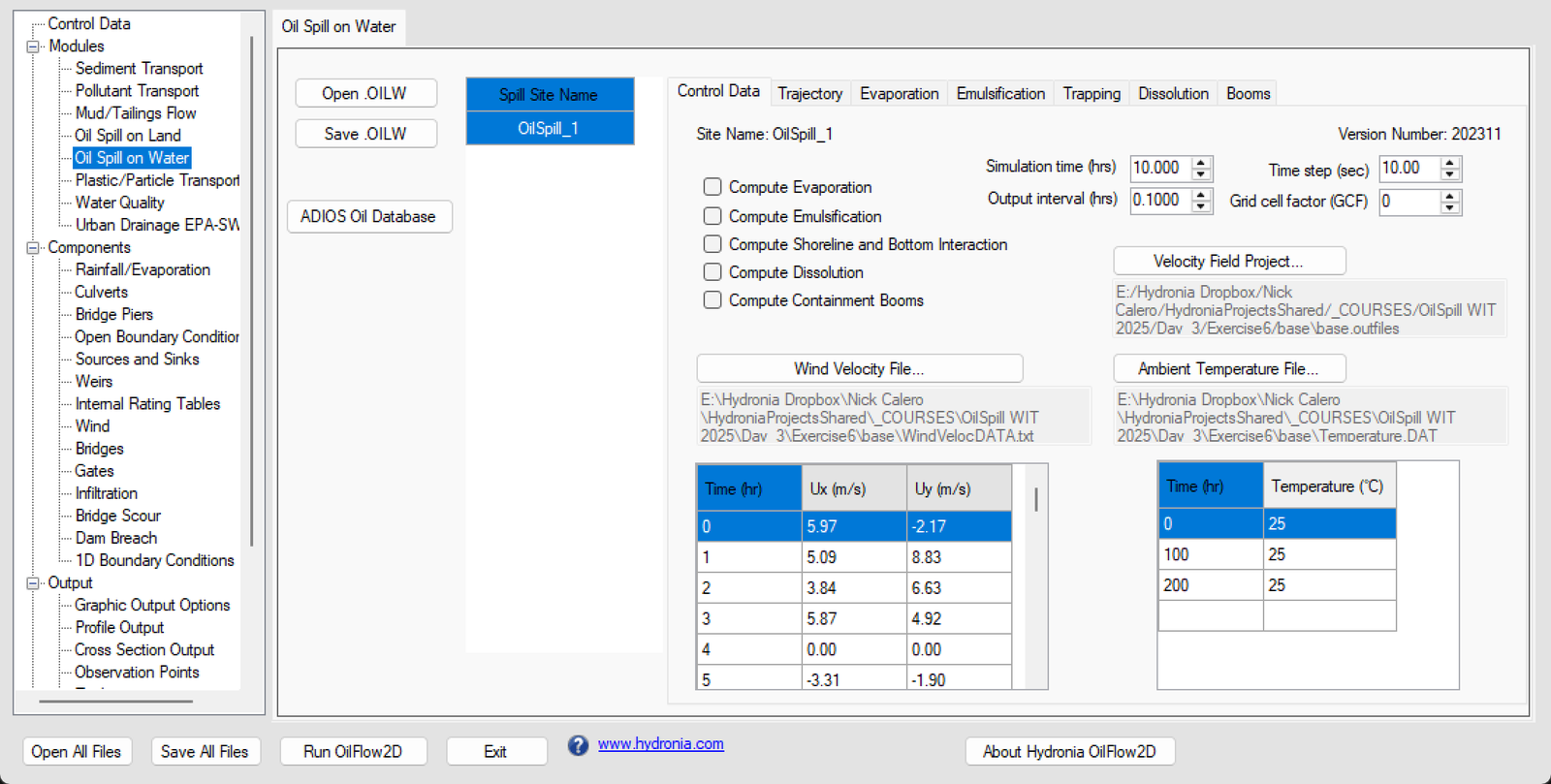

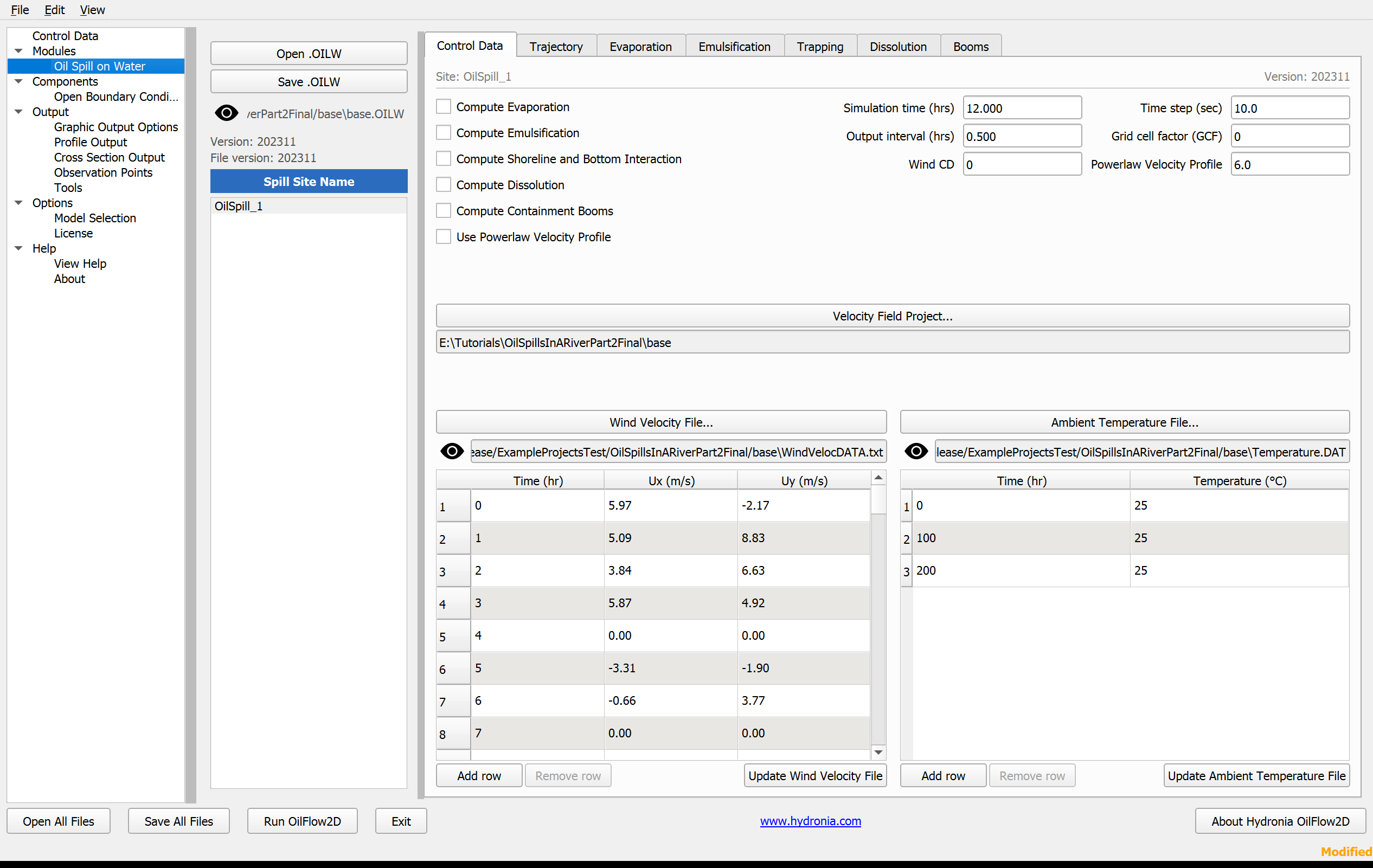

   El siguiente panel Oil Spill on Water Control Data de Classic DIP se conserva como referencia de los valores heredados:

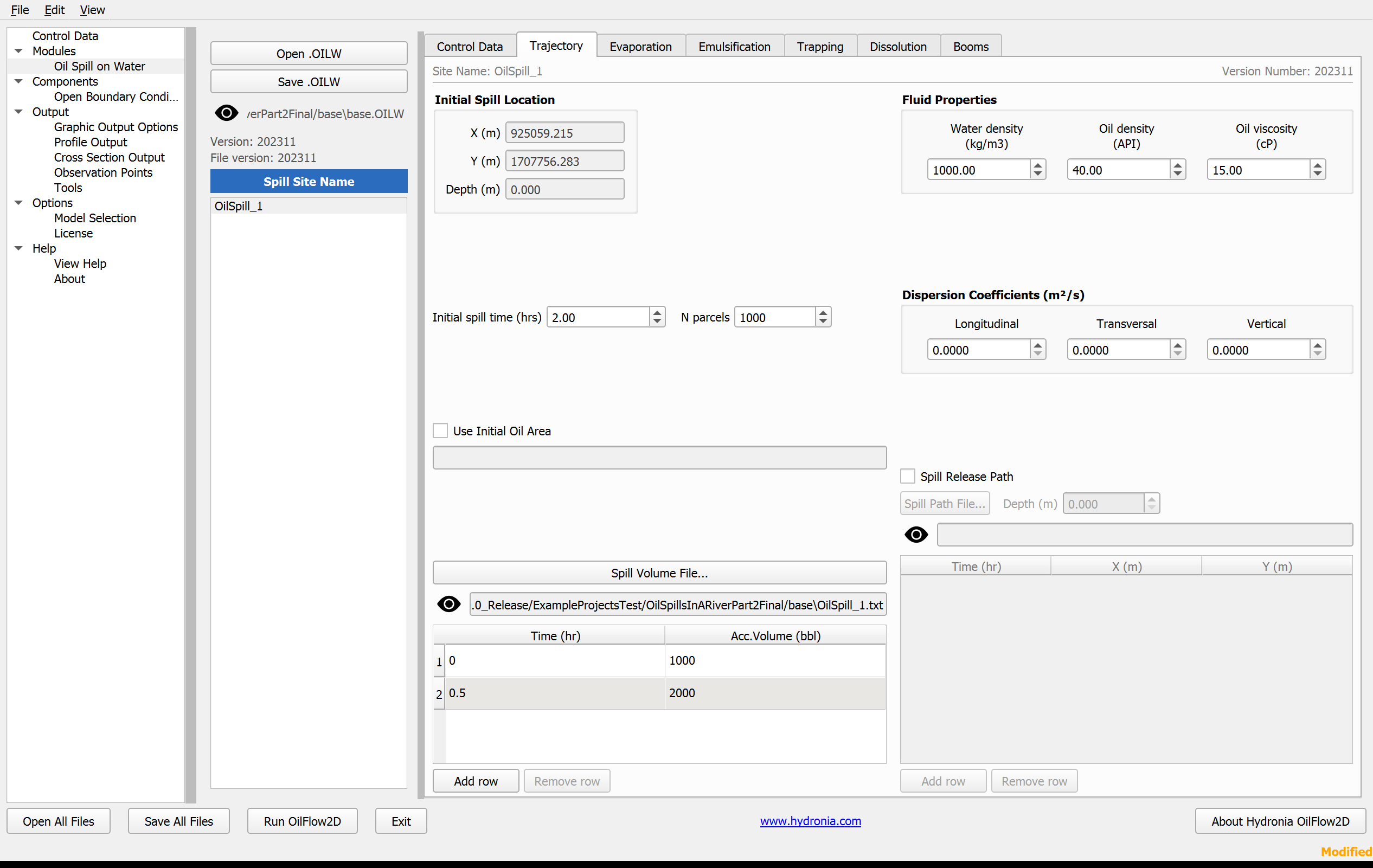

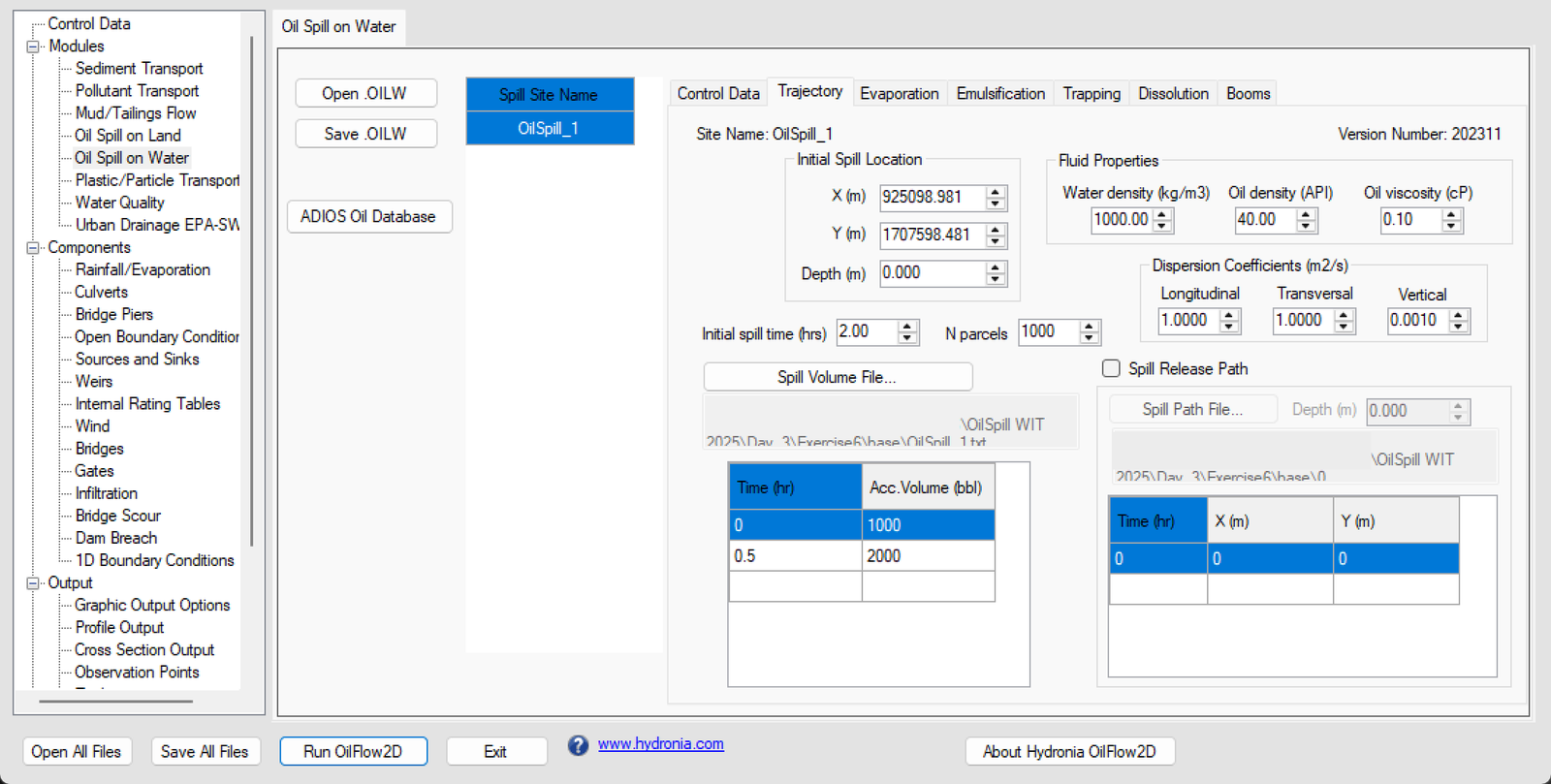

   El siguiente panel Oil Spill on Water Trajectory de Classic DIP se conserva como referencia de los valores heredados:



2. Establezca en 0 los valores de dispersión longitudinal, transversal y vertical.

3. Haga clic en [Save .OILW] y sobrescriba el archivo base.OILW.

4. Cuando esté listo para ejecutar el modelo, haga clic en Run OilFlow2D.

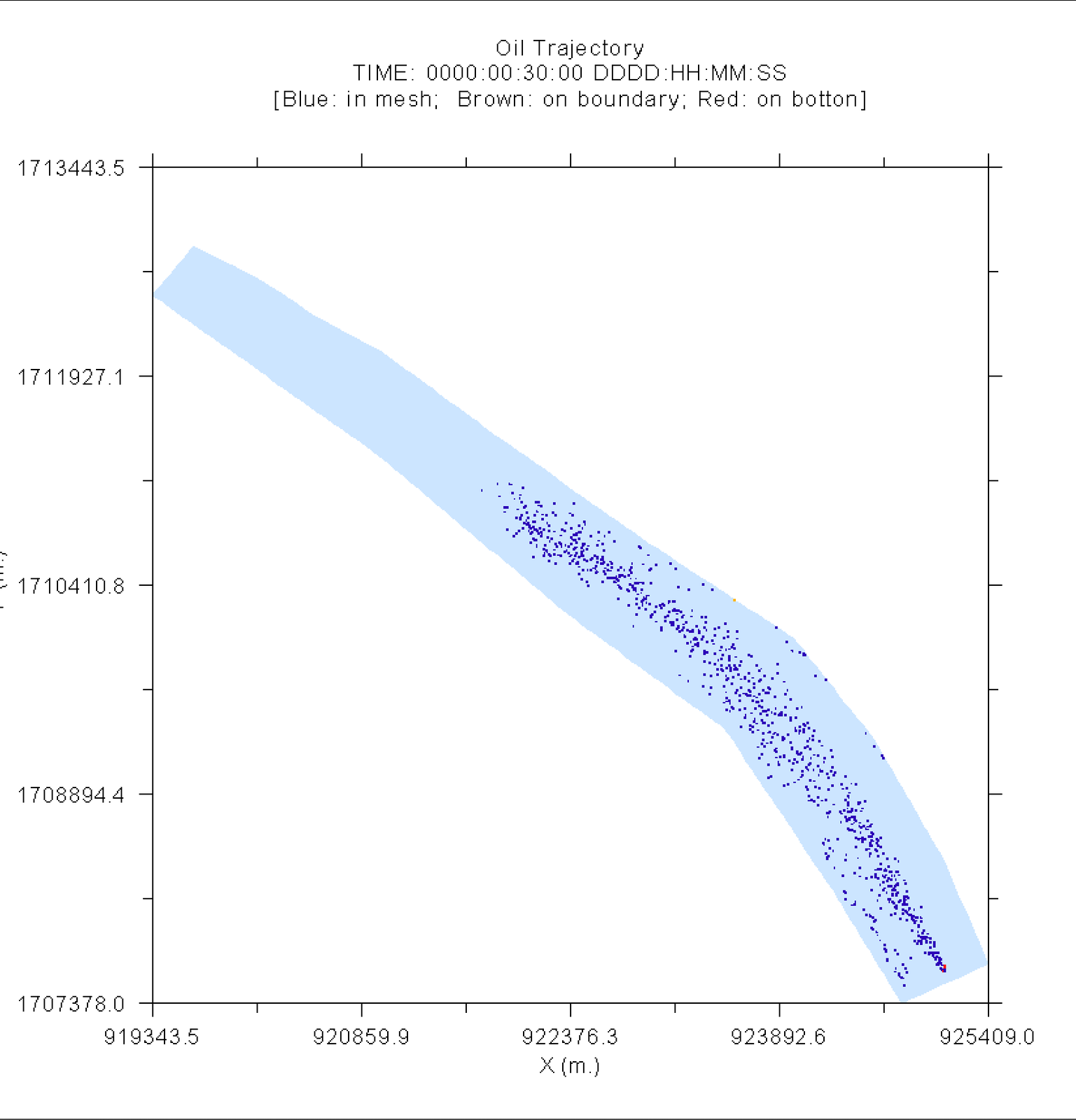

5. Se abrirá una ventana de gráficos mientras se ejecuta el modelo:



La ventana de ejecución del modelo reportará los tiempos que se están calculando y un mensaje indicará que el modelo terminó de ejecutarse:

![Ventana de ejecución del modelo.](../../../oilflow2d/tutorials/img/oilwriver_p2_finishedrun.png){#3-12 width=70%}

1. Haga clic en Yes para cerrar la ventana.

Crear una animación de la trayectoria del derrame de petróleo

Para verificar los resultados del modelo podemos crear una animación de trayectoria de petróleo usando el siguiente procedimiento:

1. Seleccione la herramienta Animation :

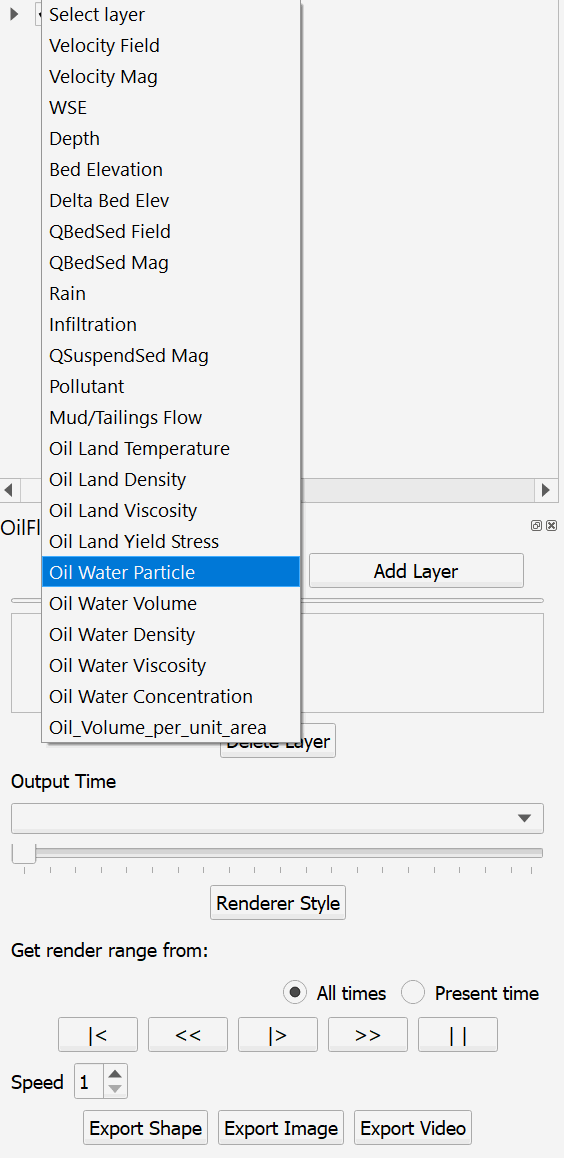

2. En el panel Animation, haga clic en Add Layer, y seleccione 'Oil Water Particles' del menú desplegable como se muestra:



3. Haga clic en el botón Add Layer, y seleccione Oilspill_1 y haga clic en [OK].

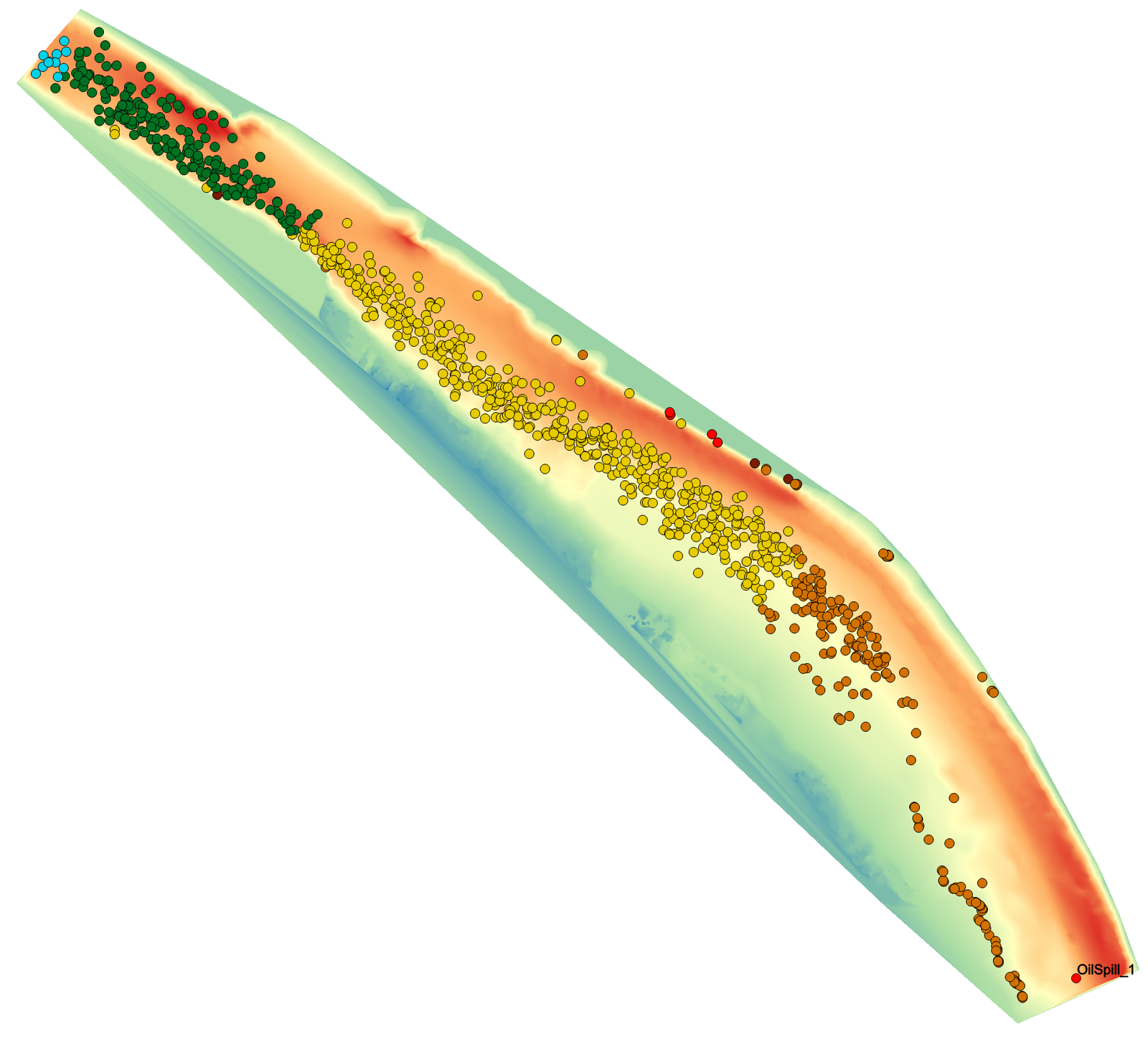

4. Luego, en el panel Animation, seleccione la capa Oil_Water_Particle_Oilspill_01 y haga clic en para ver la animación:



Esto concluye el tutorial Derrames de petróleo en ríos. Parte II: Derrame de petróleo.
