Simulación de diques mediante vertederos

Este tutorial ilustra cómo incorporar un dique a un proyecto existente de HydroBID Flood mediante el componente Weirs en la interfaz de QGIS. El problema consiste en modelar un vertedero lateral a lo largo del margen derecho de un río, como se muestra en la figura siguiente:

La polilínea del vertedero que representa el dique se muestra en rojo.

El procedimiento para incorporar el vertedero a una simulación de HydroBID Flood comprende los siguientes pasos:

  1. Abrir un proyecto existente de HydroBID Flood.

  2. Agregar la capa Weirs.

  3. Dibujar las polilíneas del vertedero.

  4. Introducir los parámetros o atributos del vertedero.

  5. Exportar los archivos a HydroBID Flood.

  6. Ejecutar el modelo HydroBID Flood.

  7. Revisar los archivos de salida.

Los archivos necesarios para seguir este tutorial se pueden extraer del archivo zip 'ExampleProjects', dentro de la carpeta 'WeirTutorial'. Este archivo zip se descarga por separado de los materiales de instalación.

Abrir un proyecto existente

  1. Abrir QGIS.

  2. En el menú Project, hacer clic en Open... y buscar el proyecto existente: .

    Este proyecto contiene las siguientes capas: Domain Outline, modelo digital de elevación (DEM) del lecho del río en formato ráster, fotografía aérea, un polígono con el coeficiente de Manning y los polígonos con las condiciones de frontera, cuya entrada de flujo está en la esquina superior izquierda y cuya salida está en la esquina inferior izquierda. Las condiciones de frontera son un hidrograma con un caudal máximo de 220,000 \(ft^3/s\), y la condición de salida está configurada como uniform flow. Al abrir el proyecto, se cargará una imagen en QGIS como se muestra en la Figura 4.2: Ejemplo del tutorial cargado en QGIS.

Crear la capa Weirs y la polilínea del vertedero

La ubicación del vertedero se puede dibujar en la capa Weirs o importar desde un archivo existente. En este tutorial, la polilínea que indica la ubicación del vertedero se importará desde un archivo de texto. La estructura del archivo debe ser la siguiente:

  • La primera línea debe indicar el número n de nodos que contiene la polilínea.

  • Las n líneas siguientes deben contener tres columnas con las coordenadas X, Y.

  • La elevación de la cresta del vertedero, separada por espacios, como se muestra en la Figura 4.3: Archivo de texto con los datos de alineación del vertedero.

Agregar la capa Weirs comprende los siguientes pasos:

  1. Cree la capa Weirs: para ello, haga clic en el botón New Template Layer de la barra de herramientas de HydroBID Flood.

  2. Active la casilla Weirs, como se muestra en la figura siguiente:

    Complemento para agregar una nueva capa de plantilla.

  3. Edite la capa Weirs: en el panel de capas, seleccione la capa Weirs y, en la barra de herramientas de digitalización, haga clic en el botón Toggle Editing.

    Aparecerá un icono de lápiz en la capa Weirs, lo que indica que está en modo de edición:

  4. Dibuje la línea que representa el vertedero mediante la herramienta Add Feature de la barra de herramientas de digitalización.

    Dibuje una línea en cualquier lugar del área del mapa (solo marque dos vértices o nodos). Esta línea se reemplazará por las coordenadas del archivo que se importará.

  5. Haga clic derecho para finalizar el trazado; aparecerá una ventana de diálogo para introducir los parámetros del vertedero.

  6. Introduzca los parámetros del vertedero: la ventana para introducir sus atributos contiene dos pestañas. La primera contiene los campos de los parámetros generales, entre ellos:

    • Nombre del vertedero (ID): Weir1

    • Coeficiente de descarga del vertedero: 3.2

    • Elevación de la cresta del vertedero para todo el vertedero: como se importará un archivo, este campo se dejará vacío.

    • Tamaño del elemento: 150

    • Archivo de geometría importada: haga clic en el botón [...] y seleccione el archivo LeveeRB_Breakline.txt que se encuentra en la carpeta de tutoriales.

    La ventana de parámetros del vertedero debe verse como la imagen siguiente:

    Ventana para introducir los parámetros del vertedero.

    En la segunda pestaña, Weir crest elevation for vertex, se muestran los datos contenidos en el archivo LeveeRB_Breakline.txt, como se muestra en la figura siguiente:

    Ventana con los datos de geometría del vertedero.

  7. Haga clic en el botón [OK].

  8. Guarde los cambios de la capa mediante el botón Save de la barra de herramientas de digitalización.

  9. Desactive el modo de edición de la capa mediante el botón Toggle Editing.

    En pantalla se mostrará una imagen similar a la siguiente, donde se puede ver el trazado del vertedero:

    Alineación del vertedero cargada desde el archivo.

Generar la malla

La malla se genera mediante el complemento Generate TriMesh.

El resultado debe ser similar a la imagen de la Figura 4.8. La malla generada.

Exportar archivos a HydroBID Flood

Ahora que se ha generado la malla y las demás capas están listas con los datos necesarios, se deben exportar los archivos en el formato requerido por HydroBID Flood.

  1. Haga clic en el botón *Export to HydroBID Flood *.

  2. Al ejecutar el complemento se muestra una ventana en la que se debe seleccionar la capa ráster que contiene el modelo digital de elevación (DEM) y el nombre del proyecto que se exportará.

    Una vez ejecutado el complemento, se mostrará una ventana (Figura 4.9), como en nuestro ejemplo. Ventana del complemento para exportar los archivos a HydroBID Flood.

  3. Después de introducir los datos, haga clic en el botón OK y comenzará el proceso de exportación. Cuando finalice, Hydronia Data Input Program se cargará como se muestra en la Figura 4.10. Panel de datos de control.

    En la versión 10 y posteriores de Hydronia2DMS, después de la exportación aparece el diálogo Open DIP. QGIS DIP está seleccionado de forma predeterminada; haga clic en OK para abrirlo dentro de QGIS. Para consultar la alternativa independiente histórica, expanda More options, seleccione Classic DIP y haga clic en OK.

    Diálogo Open DIP con QGIS DIP seleccionado de forma predeterminada y More options expandido con Classic DIP. Se muestra el nombre de la ejecución de ejemplo.

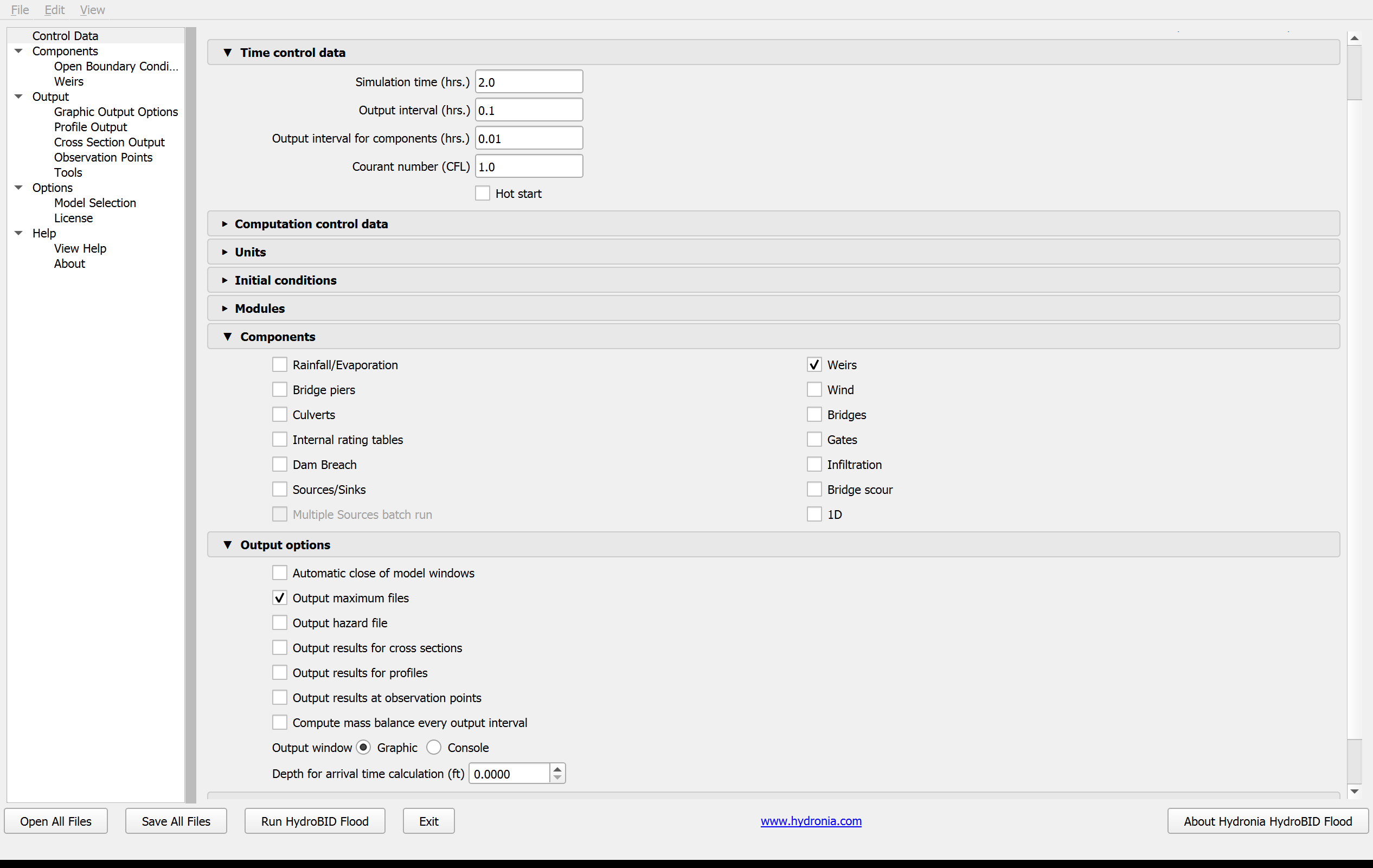

Panel QGIS DIP Control Data del tutorial de vertederos.

Ejecutar el modelo

Asegúrese de que el componente Weirs aparezca seleccionado en el panel Control Data.

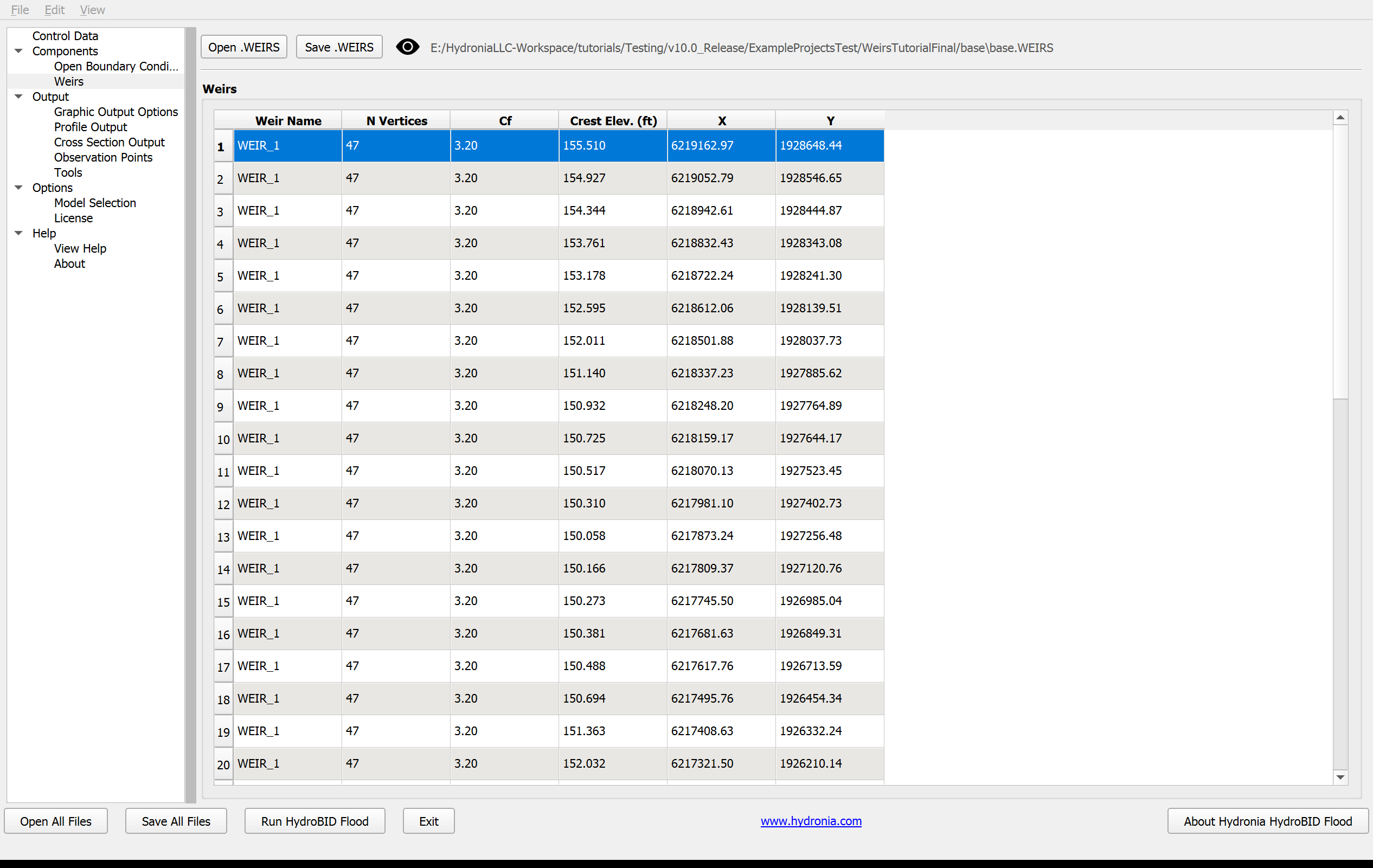

  1. En la lista de componentes, seleccione 'Weirs'; aparecerá el panel del componente Weirs. En esta ventana se mostrará el contenido del archivo '.WEIRS' preparado por HydroBID Flood (Figura 4.11). Panel QGIS DIP del componente Weirs.

    El siguiente panel de Classic DIP se conserva como referencia de los valores heredados:

    Panel de datos del componente Weirs de Classic DIP heredado.

  2. Deje todos los demás parámetros con sus valores predeterminados.

  3. Haga clic en el botón Run HydroBID Flood en la sección inferior de Hydronia Data Input Program. Aparecerá una ventana que indicará que el modelo ha comenzado a ejecutarse. La ventana también informa del tiempo de simulación, el error de conservación de volumen, el caudal total de entrada y salida y otros parámetros a medida que avanza la ejecución (Figura 4.12). Gráficos de salida de HydroBID Flood.

Revisar los archivos de salida

HydroBID Flood crea un archivo de salida con el nombre del proyecto y la extensión '.WEIRI' para unidades métricas y '.WEIRE' para unidades inglesas. Los archivos informan de los resultados para cada vertedero y cada intervalo de salida. La información incluye lo siguiente:

  • EDGE: los segmentos en los que se divide el vertedero, definidos por la longitud de las celdas en contacto con él.

  • N1 y N2: los números que identifican las celdas que comparten el segmento EDGE del vertedero.

  • WSE1 y WSE2: las elevaciones de la superficie del agua en las celdas indicadas por N1 y N2.

  • D1 y D2: las profundidades del flujo en las celdas indicadas por N1 y N2.

  • Distance: la longitud del segmento EDGE.

  • Q: el caudal que atraviesa el segmento EDGE.

El archivo '.WEIRE' contiene lo siguiente:

Extracto del archivo de salida del Weir1.

Esto concluye el tutorial Simulación de diques mediante vertederos.
