Derrames de petróleo en zonas costeras. Parte II: Derrame de petróleo

Esta es la segunda parte del tutorial sobre derrames de petróleo en zonas costeras. En la primera parte se explicó cómo configurar y ejecutar la etapa hidrodinámica, en la que el modelo se utilizó para generar el campo de velocidades de una bahía. En esta sección se muestra cómo introducir las ubicaciones de los derrames y otros datos del petróleo para simular sus trayectorias y destino.

Abrir el proyecto con los resultados obtenidos en la Parte I

Utilizaremos los archivos resultantes de la Parte I del tutorial, que deberían haberse generado previamente en \\ExampleProjects\\OilSpillsInaBayPart1.

Abra QGIS y luego abra el proyecto resultante de la Parte I, donde se completó la simulación hidrodinámica de la bahía y se creó un mapa del campo de velocidades:

Proyecto resultante del tutorial Derrames de petróleo en zonas costeras, Parte I.

Como alternativa, puede abrir una versión preparada del proyecto de la Parte I ubicada en la carpeta OilSpillsInaBayPart1Final.

Crear la capa OilSpills e introducir la ubicación y los datos del derrame

  1. Cree una nueva capa OilSpills: vaya a la barra de herramientas de OilFlow2D y haga clic en New Template Layer.

    imagen

  2. En el diálogo Add Template Layer, seleccione la casilla OilSpills, como se muestra en la figura, y haga clic en OK.

    Diálogo de OilFlow2D para agregar la nueva capa.

  3. Edite la capa OilSpills: en el panel de capas, seleccione la capa OilSpills y haga clic en el botón Toggle Editing de la barra de digitalización imagen

    En la capa OilSpills aparecerá un icono de lápiz que indica que está en modo de edición imagen.

  4. Para introducir la ubicación del derrame, haga clic en el botón Add Point Feature de la barra de digitalización imagen y luego haga clic en el lugar donde desea establecer el punto de derrame. Aparecerá el diálogo del derrame de petróleo. Introduzca los datos que se indican en la figura:

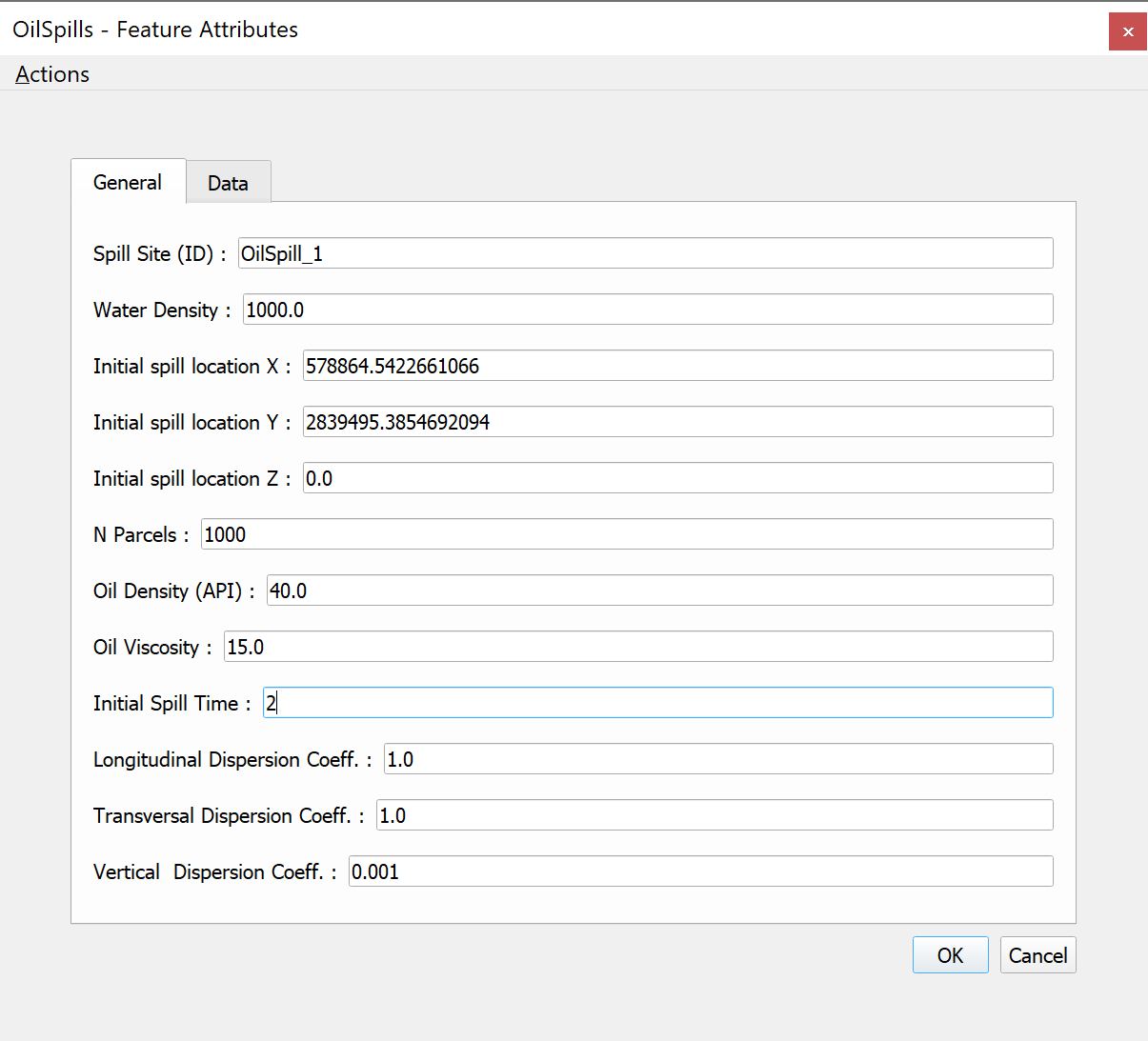

    Diálogo de derrame de petróleo.

  5. Haga clic en el Data panel y abra el archivo de volumen del derrame mediante el botón Import Spill Volume File.

  6. Vaya a la carpeta DATA del proyecto y seleccione Oilspill_1.txt.

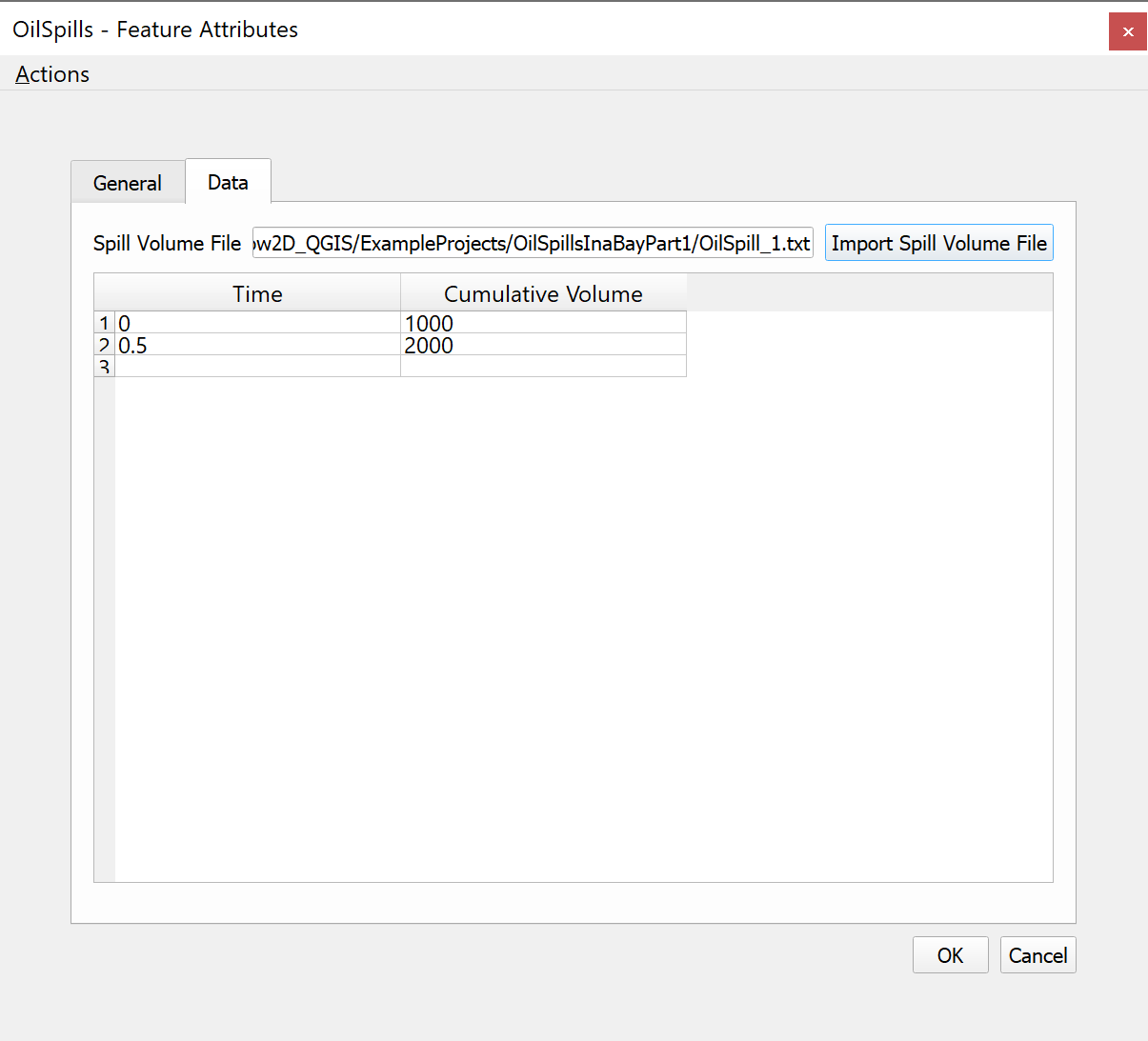

    Archivo de volumen del derrame de petróleo.

  7. Haga clic en OK para cerrar el diálogo; se mostrará el punto de derrame:

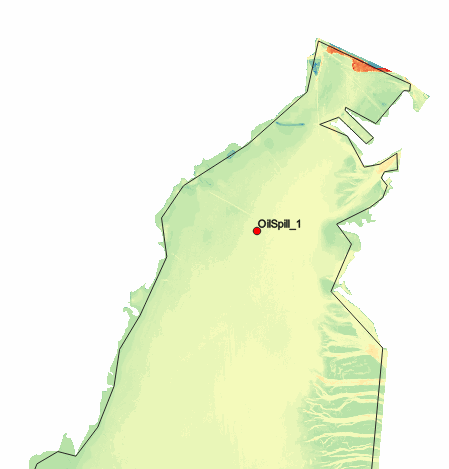

    Punto de derrame de petróleo.

  8. Guarde los cambios de la capa haciendo clic en el botón Save imagen.

  9. Haga clic en el botón Toggle editing imagen para finalizar el modo de edición.

Exportar los datos del derrame de petróleo

  1. Utilice el comando Export OILW para exportar los datos y ejecutar el modelo.

    Comando Export OILW.

  2. En el diálogo, introduzca el tiempo de simulación (48 h), el intervalo de salida (0.25 h) y el paso de tiempo (10 s). Importe los archivos de datos de velocidad del viento (WindVelocData.DAT) y de temperatura ambiente (Temperature.DAT) desde la carpeta DATA, como se muestra, y haga clic en OK.

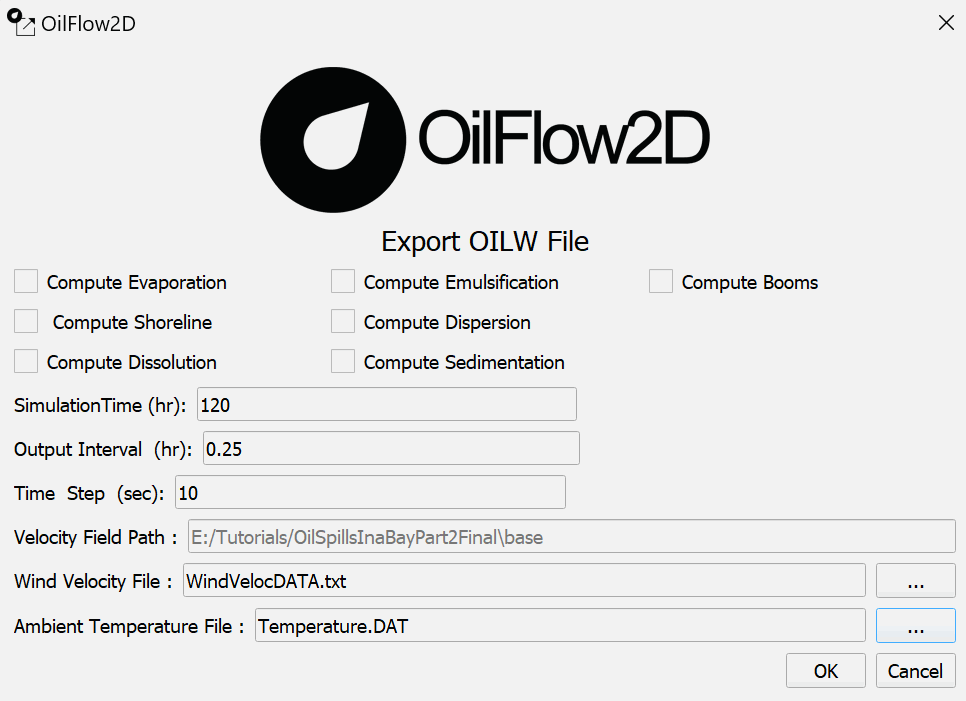

    Diálogo Export OILW.

    Cuando termine la exportación, los usuarios de la versión 10 o posterior verán el diálogo Open DIP. QGIS DIP está seleccionado de forma predeterminada; haga clic en OK para abrirlo dentro de QGIS. Para utilizar la opción independiente histórica, expanda More options, seleccione Classic DIP y haga clic en OK. Diálogo Open DIP con QGIS DIP seleccionado de forma predeterminada y More options expandido con Classic DIP. Se muestra el nombre de la ejecución de ejemplo.

    Con QGIS DIP seleccionado, la interfaz actual se muestra a continuación:

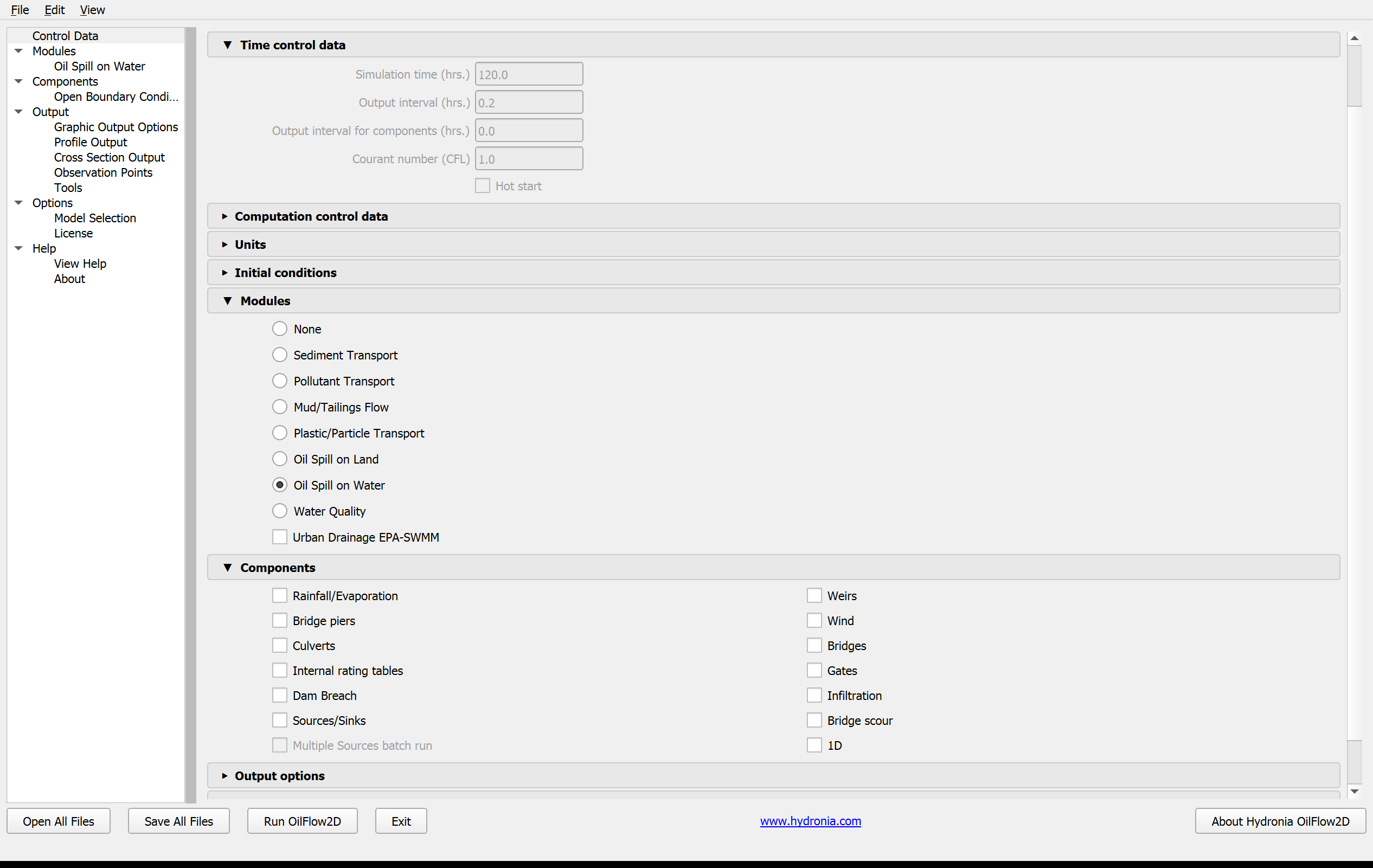

    Panel Control Data de QGIS DIP para derrames de petróleo en una bahía, Parte II.

    QGIS DIP y Classic DIP utilizan la misma configuración del proyecto, pero sus interfaces son diferentes. Las versiones independientes antiguas o fuera de mantenimiento pueden abrir Classic DIP automáticamente. A continuación se conservan los ajustes específicos del proyecto en Classic DIP y los pasos de ejecución.

Introducir datos adicionales en Hydronia Data Input Program y ejecutar OilFlow2D

  1. Revise los datos en los paneles de Hydronia Data Input Program:

    El siguiente panel Control Data de Classic DIP se conserva como referencia de los valores heredados:

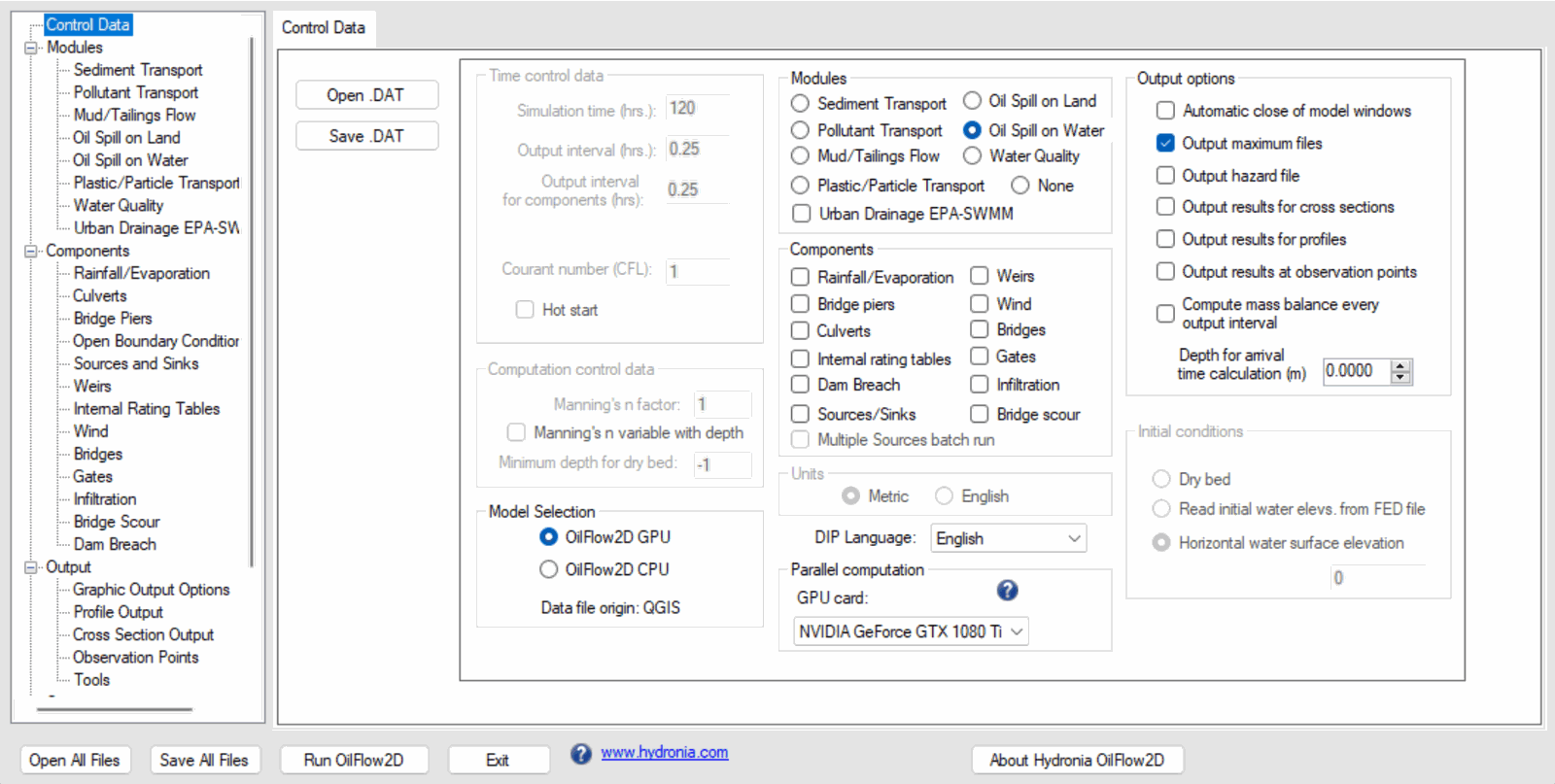

    Panel Control Data general.

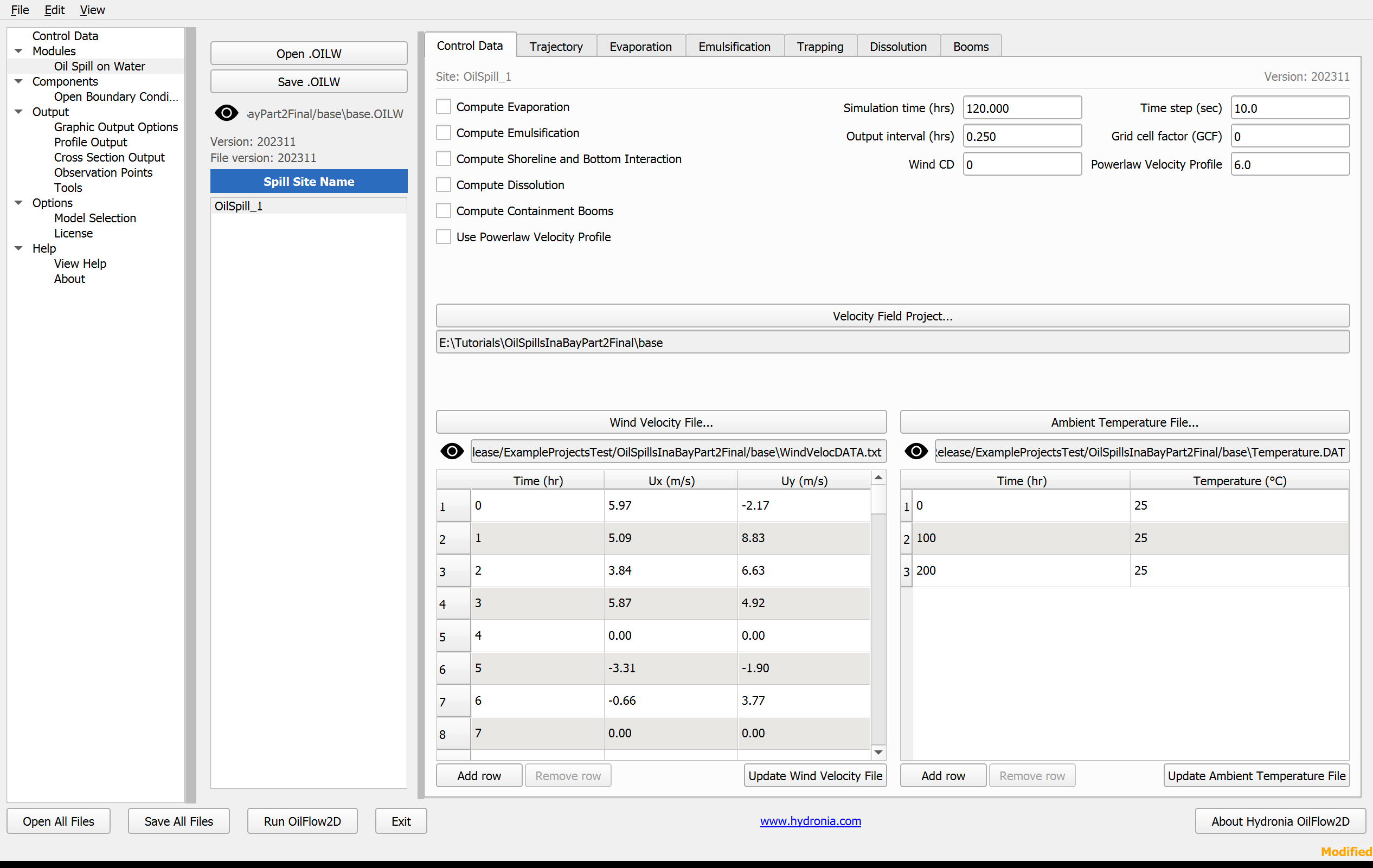

    Panel Oil Spill on Water Control Data de QGIS DIP.

    El siguiente panel Oil Spill on Water Control Data de Classic DIP se conserva como referencia de los valores heredados:

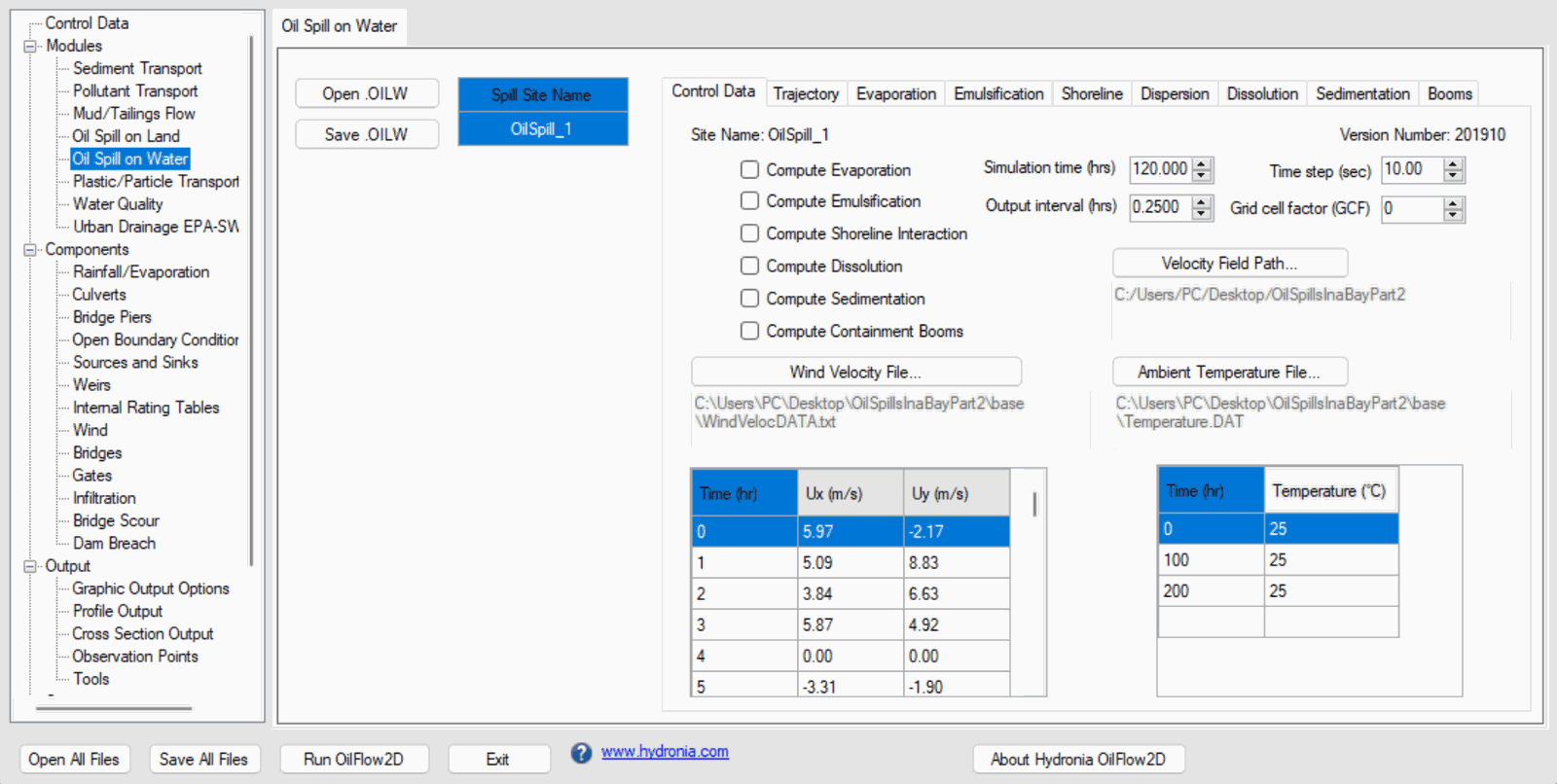

    Panel Control Data de Oil Spill on Water.

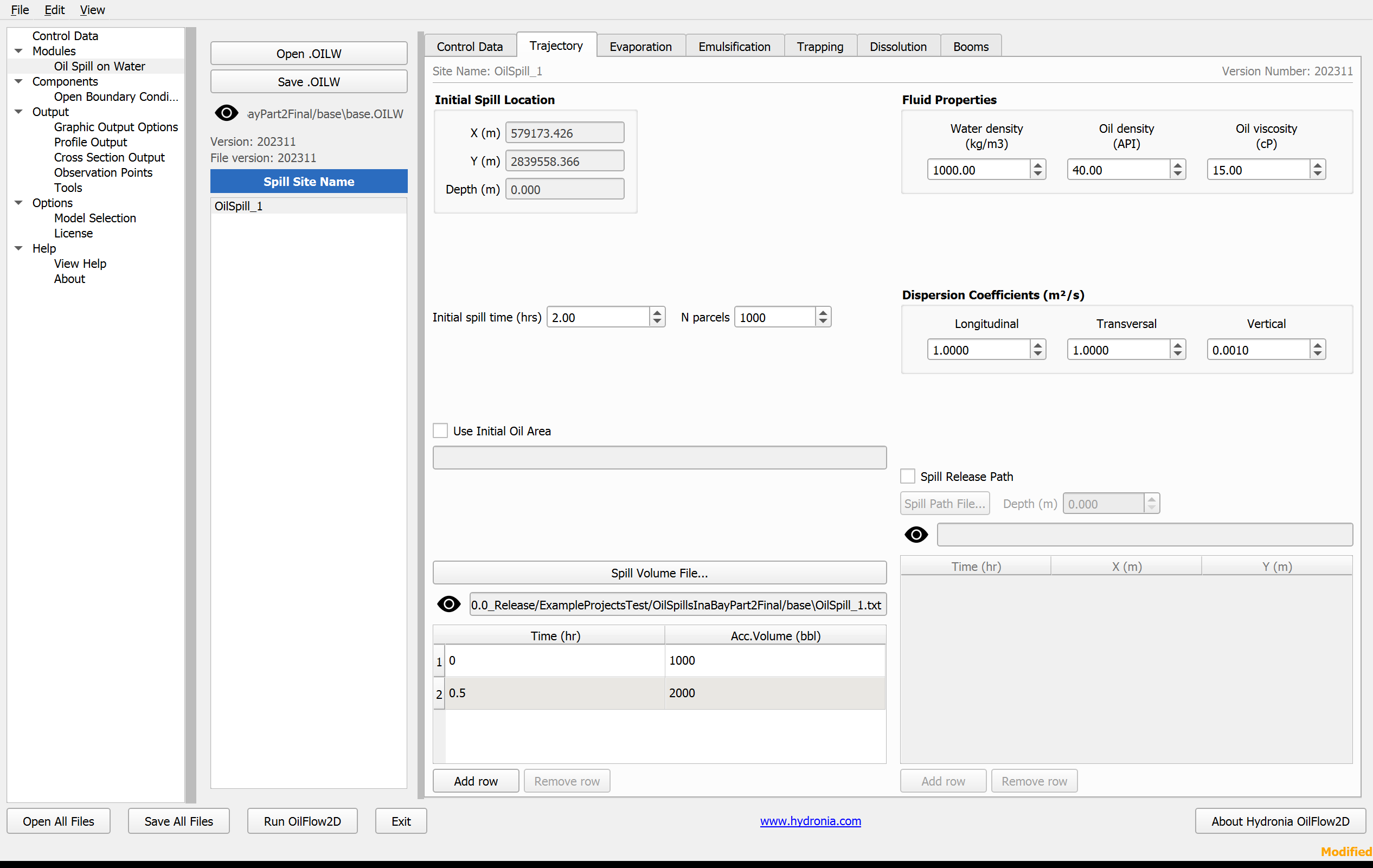

    Panel Oil Spill on Water Trajectory de QGIS DIP.

    El siguiente panel Oil Spill on Water Trajectory de Classic DIP se conserva como referencia de los valores heredados:

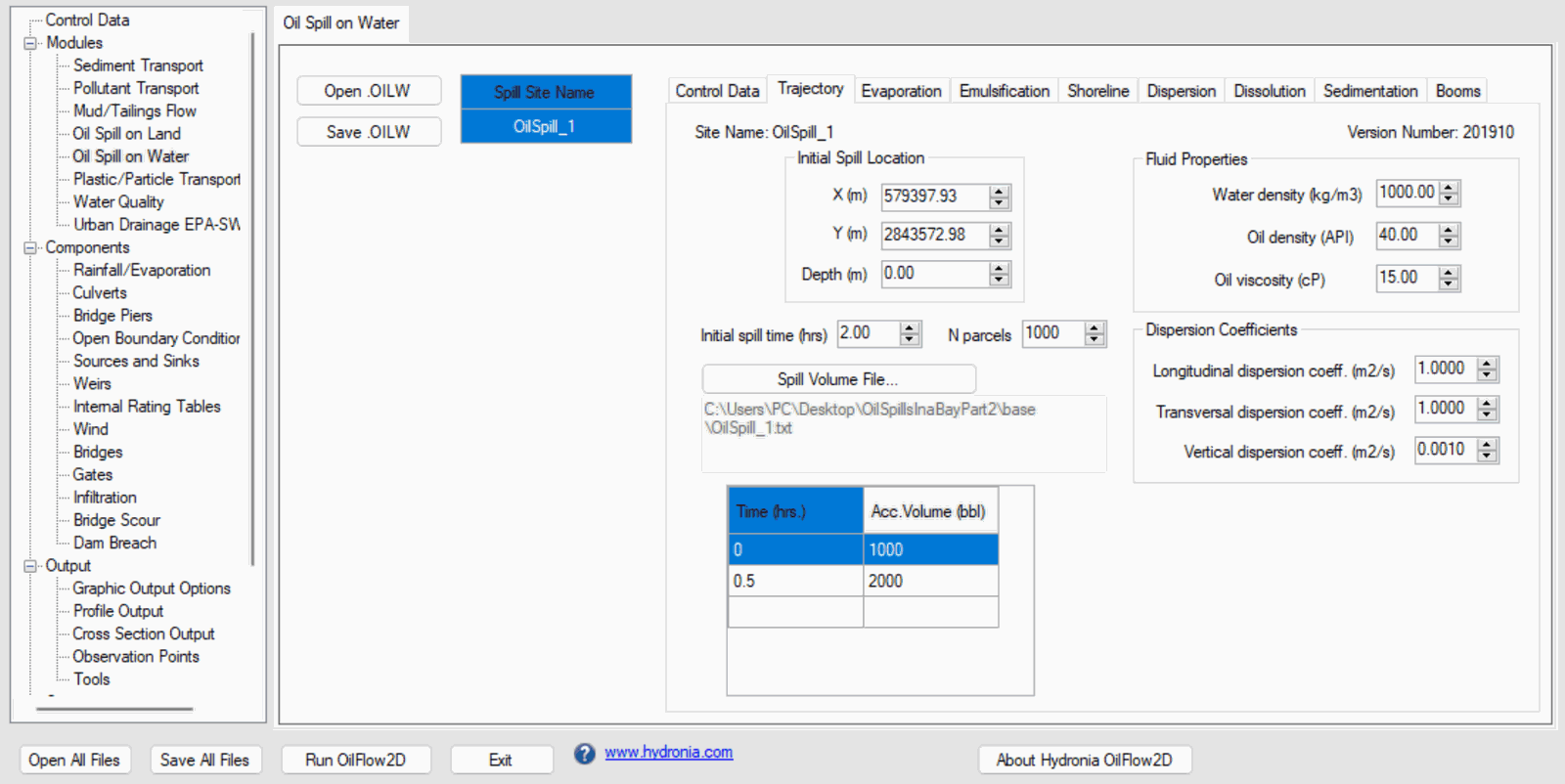

    Panel Oil Spill on Water Trajectory.

  2. Desmarque la casilla Shoreline trapping en el panel Shoreline.

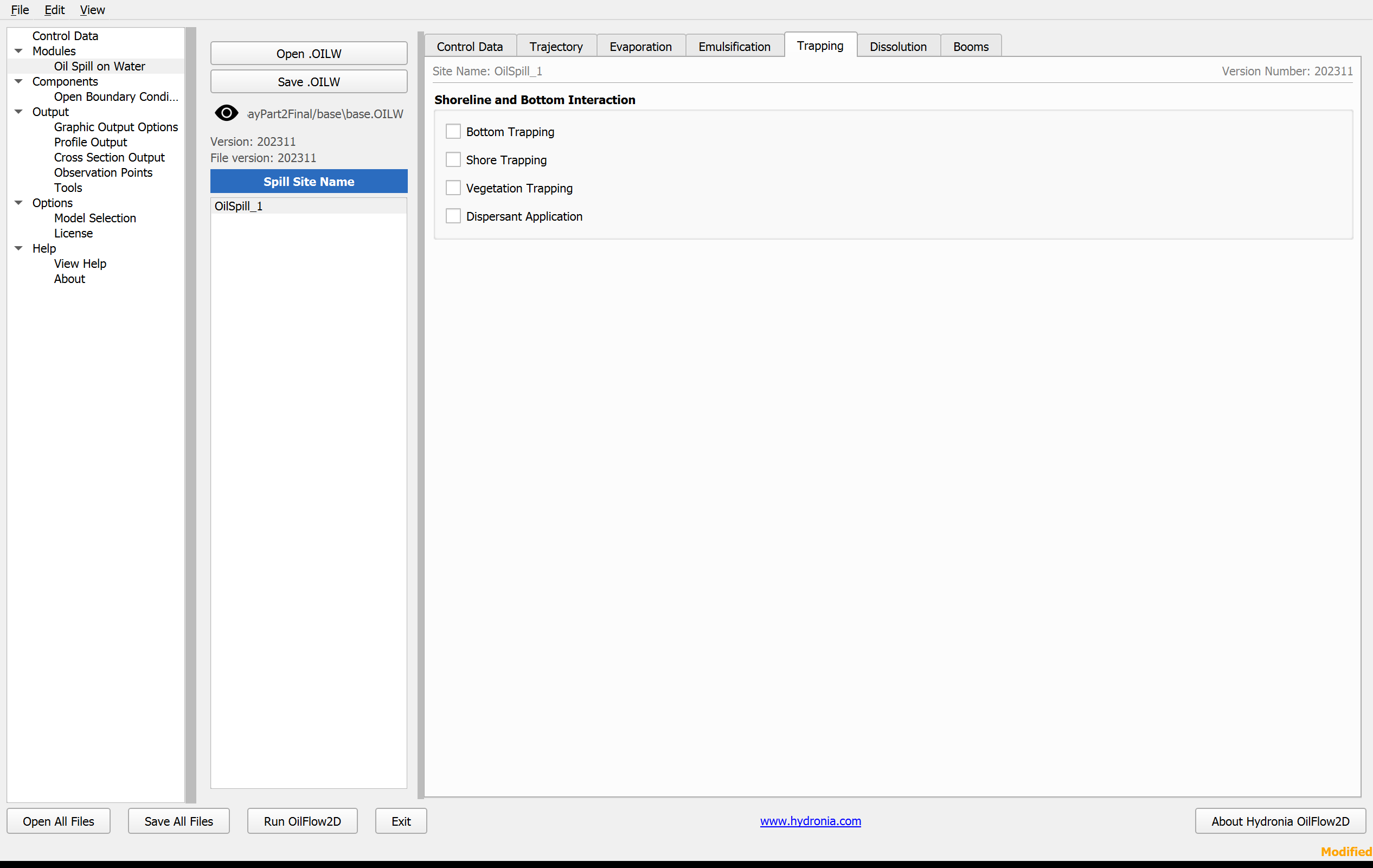

    Panel Oil Spill on Water de QGIS DIP con Shoreline trapping desmarcado.

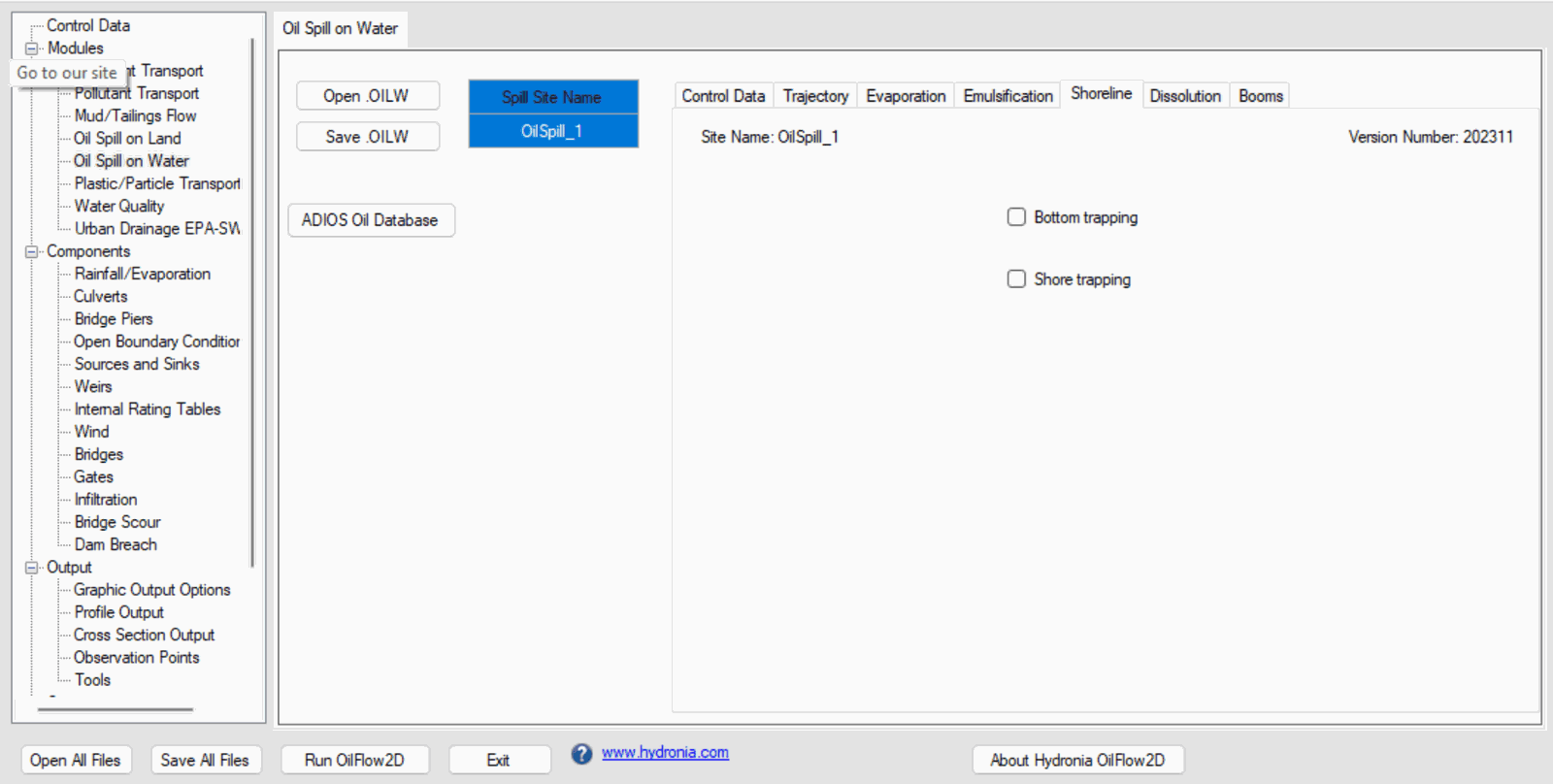

    El siguiente panel de línea de costa de Classic DIP se conserva como referencia de los valores heredados:

    Panel Oil Spill on Water Trajectory de Classic DIP.

  3. Haga clic en el botón [Save .OILW] para guardar los cambios en el archivo .OILW.

  4. Cuando esté listo para ejecutar el modelo, haga clic en Run OilFlow2D.

  5. Se abrirá una ventana de gráficos mientras se ejecuta el modelo:

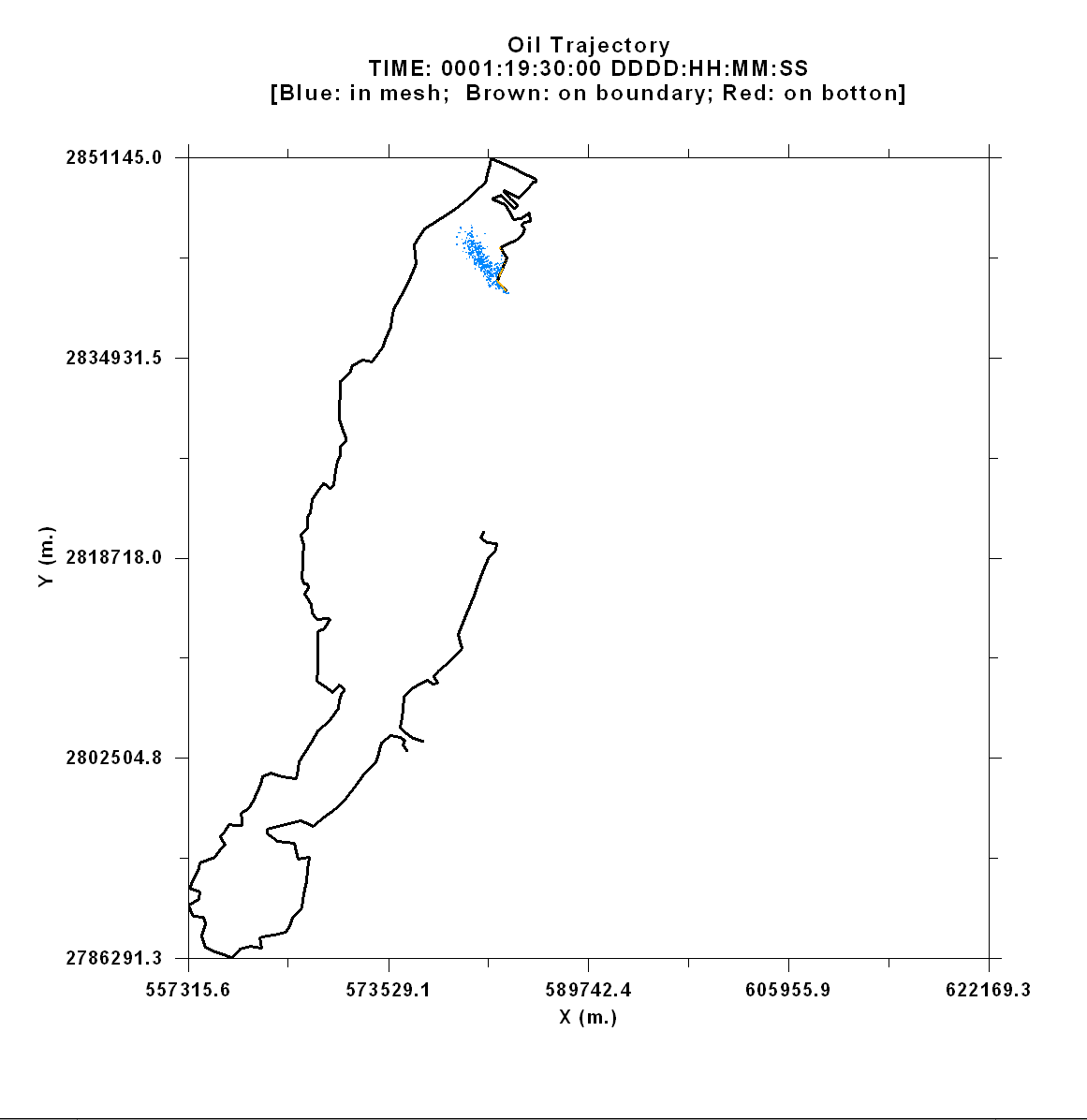

    Ventana de gráficos del modelo.

La ventana de ejecución del modelo mostrará los tiempos que se están calculando y un mensaje indicará que el modelo terminó de ejecutarse:

![Ventana de ejecución del modelo.](../../../oilflow2d/tutorials/img/oilwbay_p2_finishedrun.png){#3-7 width=70%}
  1. Haga clic en Yes para cerrar la ventana.

Crear una animación de la trayectoria del derrame de petróleo

Para comprobar los resultados del modelo, podemos crear una animación de la trayectoria del petróleo mediante el siguiente procedimiento:

  1. Seleccione la herramienta Animation imagen:

  2. En el panel Animation, haga clic en Add Layer y seleccione Oil Water Particles en el menú desplegable, como se muestra:

    Selección de la animación Oil Water Particles.

  3. Luego, en el panel Animation, seleccione la capa Oil_Water_Particle_01 y haga clic en imagen para ver la animación.

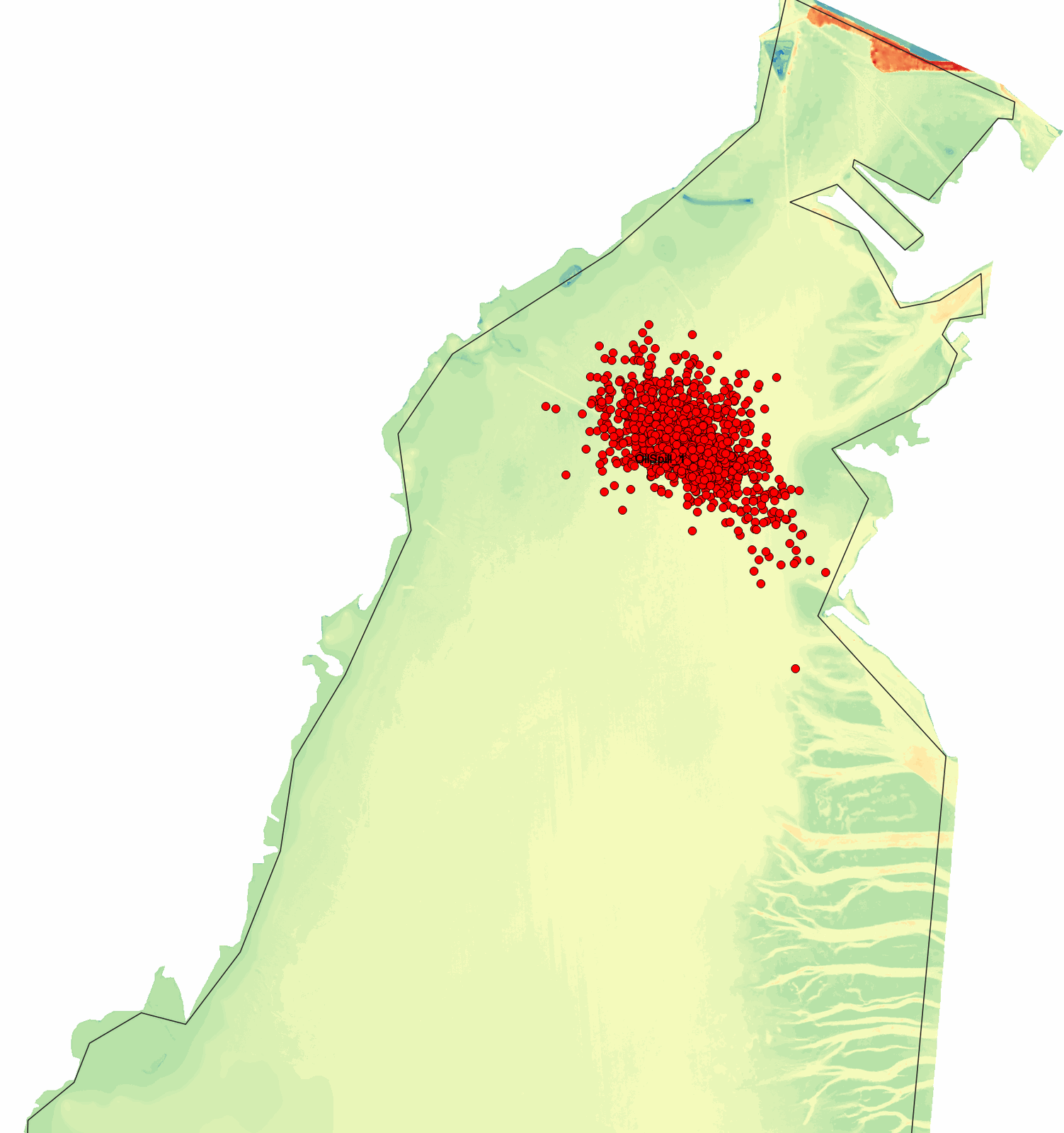

    Trayectoria del petróleo durante la animación.

Esto concluye el tutorial Derrames de petróleo en zonas costeras. Parte II: Derrame de petróleo.
