Cálculos de posprocesamiento

HydroBID Flood tiene tres controles de salida que facilitan el análisis de los resultados de las ejecuciones en sitios específicos del calculador de dominio. Estos controles de salida son: puntos de observación, secciones transversales y perfiles.

Este tutorial ilustra cómo incorporar los controles de salida en un modelo usando la interfaz de QGIS. El procedimiento incluye los siguientes pasos:

1. Abrir un proyecto existente de HydroBID Flood.

2. Crear las capas ObservationPoints, CrossSections y Profiles, y dibujar los controles de salida.

3. Generar la malla.

4. Ejecutar el modelo.

5. Revisar los archivos de salida.

Los archivos requeridos para seguir este tutorial se pueden extraer del archivo zip 'ExampleProjects' en la carpeta 'OutControlTutorial'. Este zip se descarga por separado de los materiales de instalación.

Abrir un proyecto existente

1. Abra QGIS

2. En el menú Project haga clic en Open... y busque el proyecto existente: 'OutControlTutorial.qgz'.

   Este proyecto contiene las capas del contorno del dominio, el Modelo Digital de Elevación (DEM) del lecho del río en formato ráster y la capa con las condiciones de borde, con el afluente en la parte superior izquierda y el efluente en la parte inferior izquierda. Las condiciones de borde son un hidrograma con un caudal máximo de 6,500 \(ft^3/s\) y la condición de salida está configurada como Free outflow. Al abrir el proyecto verá una imagen del proyecto cargada en QGIS, como se muestra en la Figura 17.1.

Crear una plantilla de las capas ObservationPoints, CrossSections y Profiles y dibujar los controles de salida

Para agregar las plantillas donde se dibujan los diferentes controles de salida, siga estos pasos:

1. Cree las plantillas de las capas ObservationPoints, CrossSections y Profiles. Para ello, en la barra de herramientas de HydroBID Flood haga clic en el botón New Template Layer.





2. En la ventana del complemento active las casillas ObservationPoints, CrossSections y Profiles, como se muestra en las figuras siguientes:





3. Edite las capas y dibuje los controles de salida. En el panel Layers, seleccione una por una las capas ObservationPoints, CrossSections y Profiles.

4. Haga clic en el botón Toggle Editing:



   Aparecerá un lápiz junto a la etiqueta de cada capa, lo que indica que está en modo de edición:



5. Dibuje las líneas o puntos que representan el control de salida. Para dibujar las secciones transversales, los perfiles o los puntos de observación se utilizará la herramienta Add Feature.

   Para las capas CrossSections y Profiles, el icono del botón Add Feature es:



   Para una capa de puntos como ObservationPoints, el icono es:



6. Dibuje las secciones transversales: seleccione la capa CrossSection y active el botón Add Feature.

7. Dibuje tres secciones: una al inicio del canal, otra en el medio y la tercera casi al final del canal. Asigne a (XSECID) los valores Section1, Section2 y Section3, con intervalos (ND_CS) de 10, 15 y 20, respectivamente. Las tablas de atributos de las secciones se muestran en la Figura 17.4 y, al final del dibujo, debe aparecer una imagen similar a la Figura 17.5.





8. Guarde el polígono haciendo clic en el botón Save y haga clic en el botón Toggle Editing para desactivar el modo de edición en la capa CrossSections.

9. Dibuje el perfil: seleccione la capa Profile y active el botón Add Feature; dibuje el perfil a lo largo del eje central del canal. El identificador (PROFILEID) es Profile1 y el número de intervalos (ND_PR) es 50. La tabla de atributos se muestra en la Figura 17.6. Una vez terminado el dibujo, debe aparecer como en la Figura 17.7.





10. Para finalizar el dibujo del perfil, guarde el polígono haciendo clic en el botón Save y haga clic en el botón Toggle Editing para desactivar el modo de edición en la capa Profile.

11. Dibuje los puntos de observación: seleccione la capa ObservationPoints y active el botón Add Feature; dibuje dos puntos de observación, el primero entre las secciones 1 y 2 y el segundo entre las secciones 2 y 3. Asigne los identificadores (ObsID) Point1 y Point2, respectivamente. Las tablas de atributos se muestran en la Figura 17.8 y, al final del dibujo, debe aparecer una imagen similar a la Figura 17.9.





12. Para terminar el dibujo de los puntos de observación, haga clic de nuevo en el botón Toggle Editing para desactivar el modo de edición de la capa ObservationPoints.

Generar la malla

La malla se genera con el botón Generate TriMesh.

El resultado es una malla de aproximadamente 9,000 celdas, como se muestra en la Figura 17.10.

Exportar archivos a HydroBID Flood

Ahora que la malla está generada y las demás capas están listas con los datos necesarios, exporte los archivos en el formato requerido por HydroBID Flood.

1. Haga clic en el botón Export HydroBID Flood.





2. Cuando ejecute el complemento, se mostrará una ventana. Seleccione la capa ráster que contiene el Modelo Digital de Elevación (DEM) y el nombre del proyecto que se exportará.

3. Antes de ejecutar el complemento, active la capa DEM si está desactivada.

   Después de ejecutar el complemento, se mostrará una ventana como la de la Figura 17.11, correspondiente a este ejemplo.





4. Una vez introducida la información, haga clic en el botón [OK] para exportar los archivos al modelo.

   En Hydronia2DMS versión 10 y posteriores, después de la exportación aparece el diálogo Open DIP. QGIS DIP está seleccionado de forma predeterminada; haga clic en OK para abrirlo dentro de QGIS. Para consultar la alternativa independiente histórica, expanda More options, seleccione Classic DIP y haga clic en OK.



Una vez terminada la exportación, HydroBID Flood se cargará con el archivo base.DAT.

Ejecutar el modelo

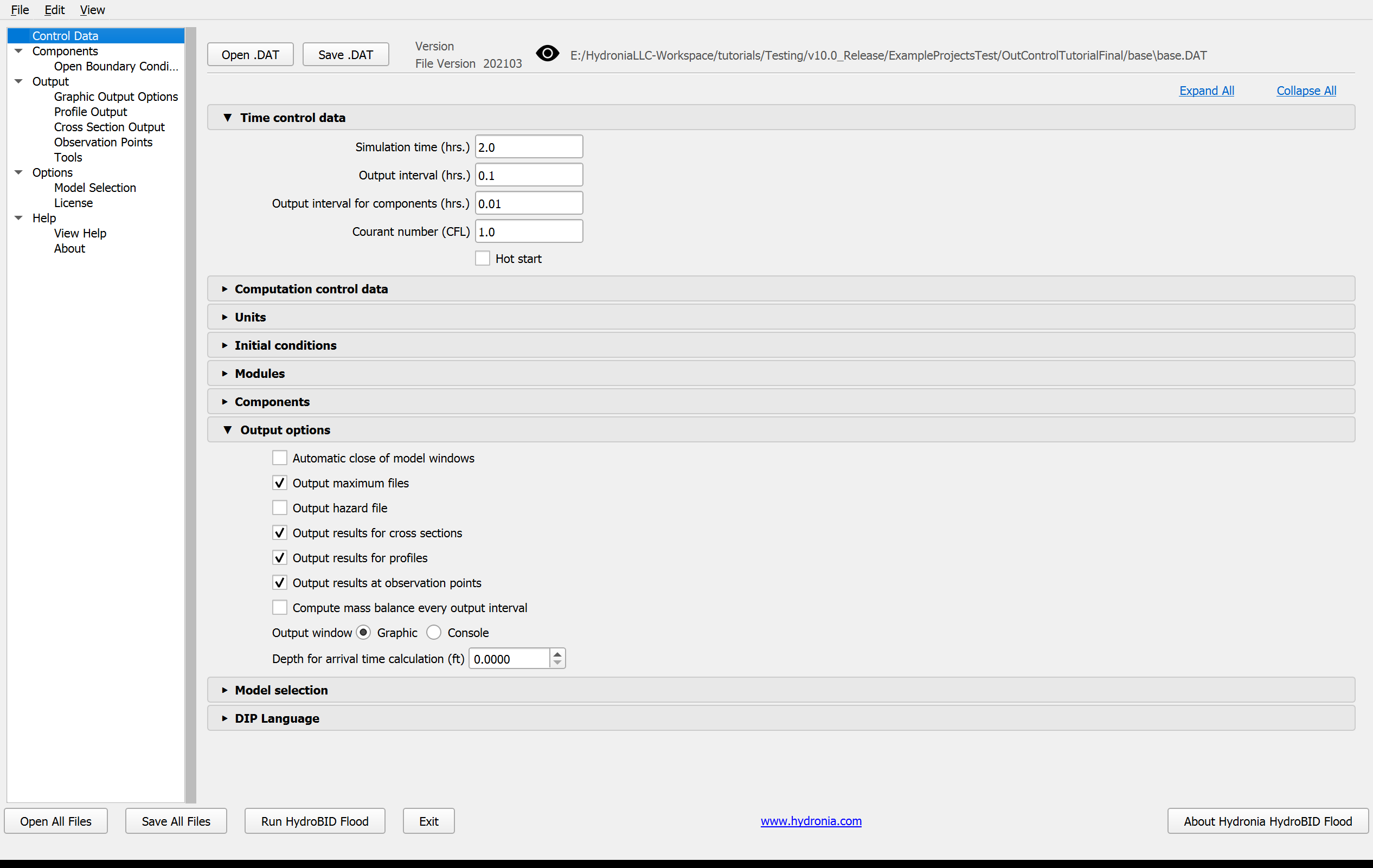

Después de exportar los archivos, HydroBID Flood se abre con el archivo de proyecto del ejemplo OutControl.DAT y muestra el panel Control Data, como se ilustra en la Figura 17.13.

El siguiente panel de Classic DIP se conserva como referencia de los valores heredados:

En el panel de control, en Output Options, están seleccionadas las salidas para Cross Sections, Profiles y Observation Points.

Deje los demás parámetros con sus valores predeterminados.

Para ejecutar el modelo, haga clic en el botón Run HydroBID Flood. La ventana que HydroBID Flood muestra durante la ejecución informa el tiempo de simulación, el error de conservación del volumen, el caudal total de entrada y salida y otros parámetros a medida que avanza la ejecución (Figura 17.14).

Revisar los archivos de salida

HydroBID Flood genera archivos con las extensiones .xseci (unidades métricas) y .xsece (unidades inglesas), que informan los resultados a lo largo de las secciones transversales. También genera archivos con las extensiones .prfi (unidades métricas) y .prfe (unidades inglesas), que informan los resultados a lo largo de los perfiles, y archivos con las extensiones .outi (unidades métricas) y .oute (unidades inglesas), que informan los resultados en los puntos de observación.

La Figura 17.15 muestra un extracto del archivo OutControl.xsece con resultados en las secciones transversales:

La Figura 17.16 muestra un extracto del archivo OutControl.prfe con el informe de resultados del perfil:

La Figura 17.17 muestra un extracto del archivo RESvsT_Point1.oute con el informe de resultados del punto de observación Point1:
